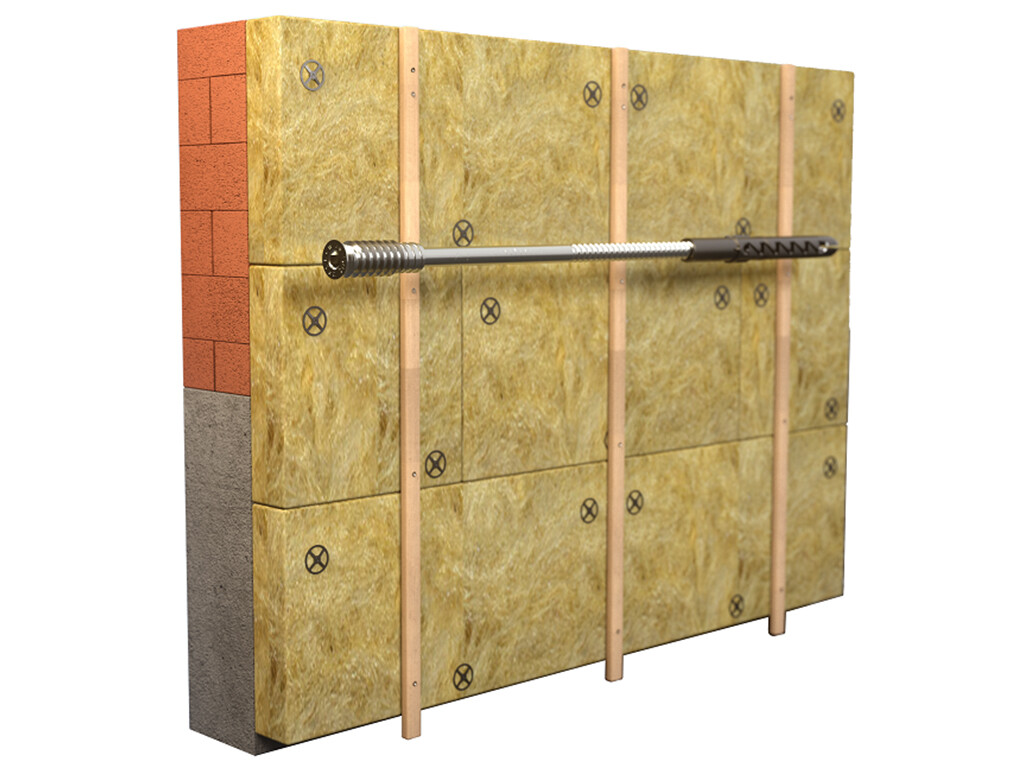

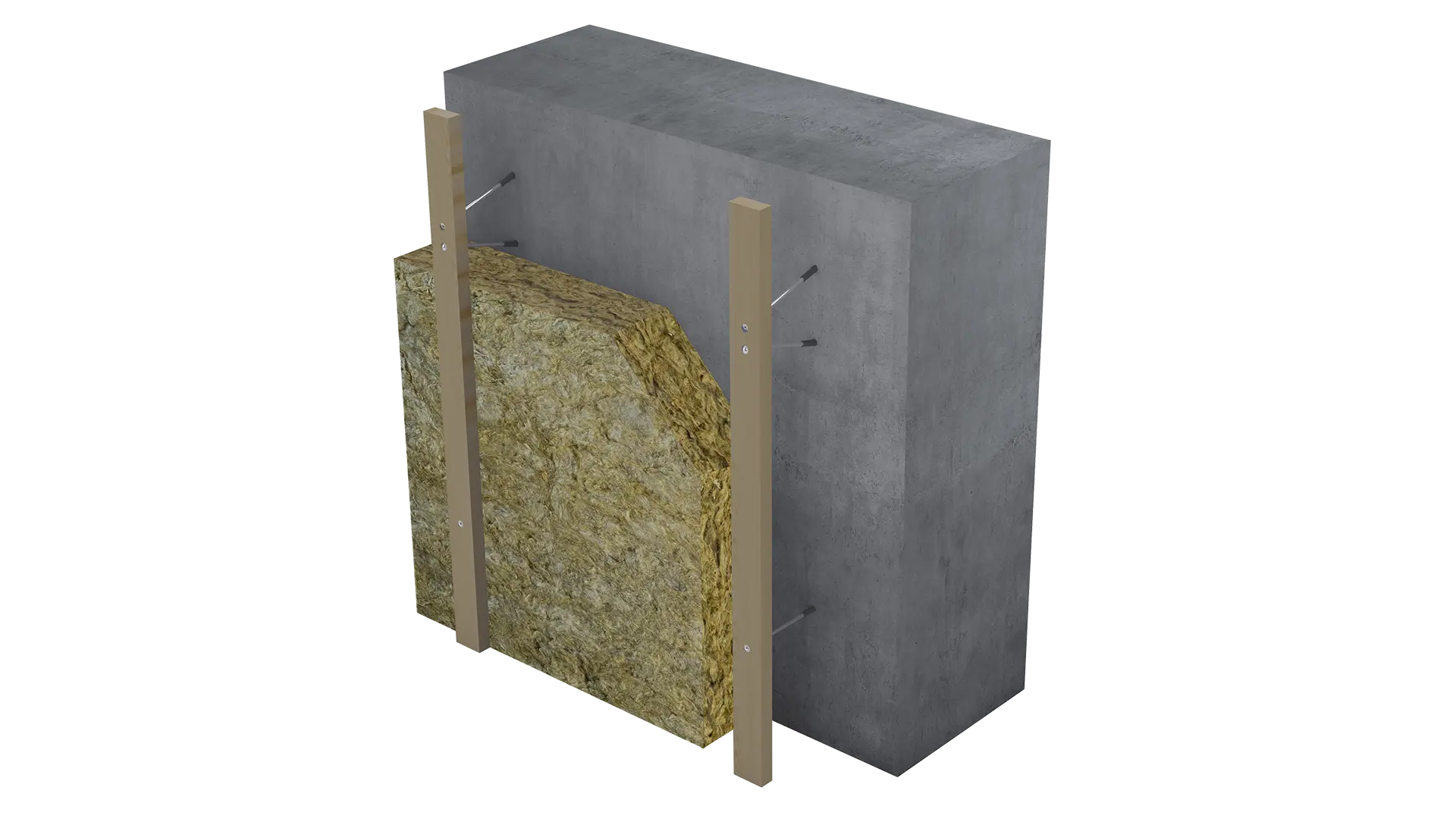

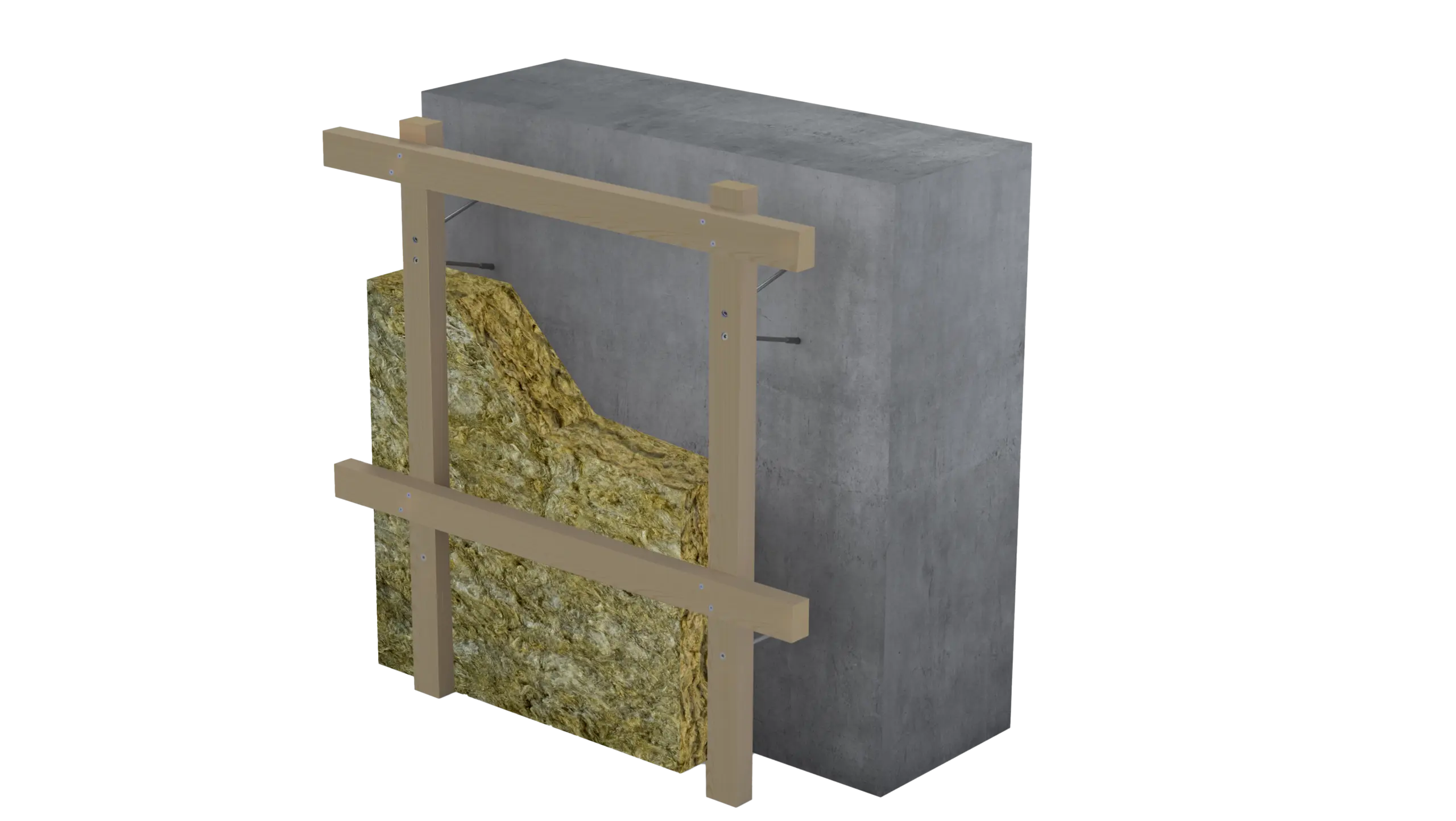

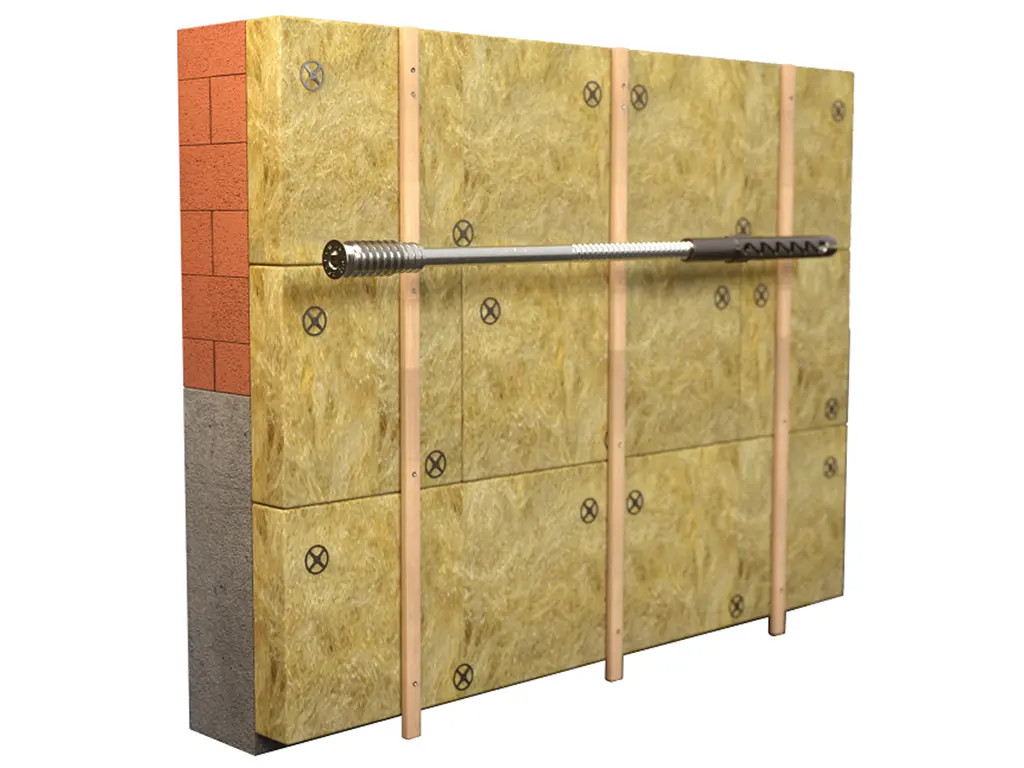

CW-Distanzschraube

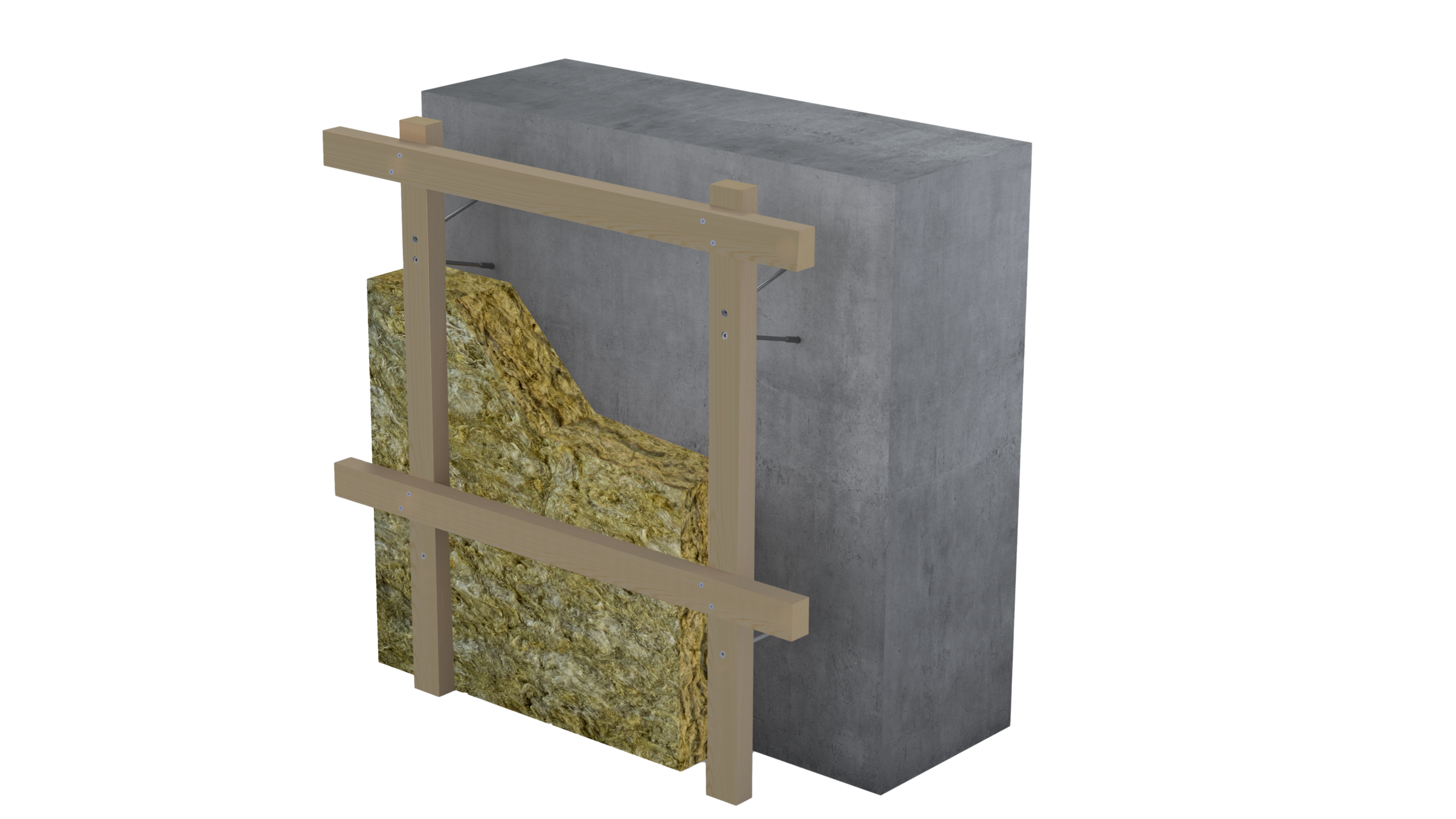

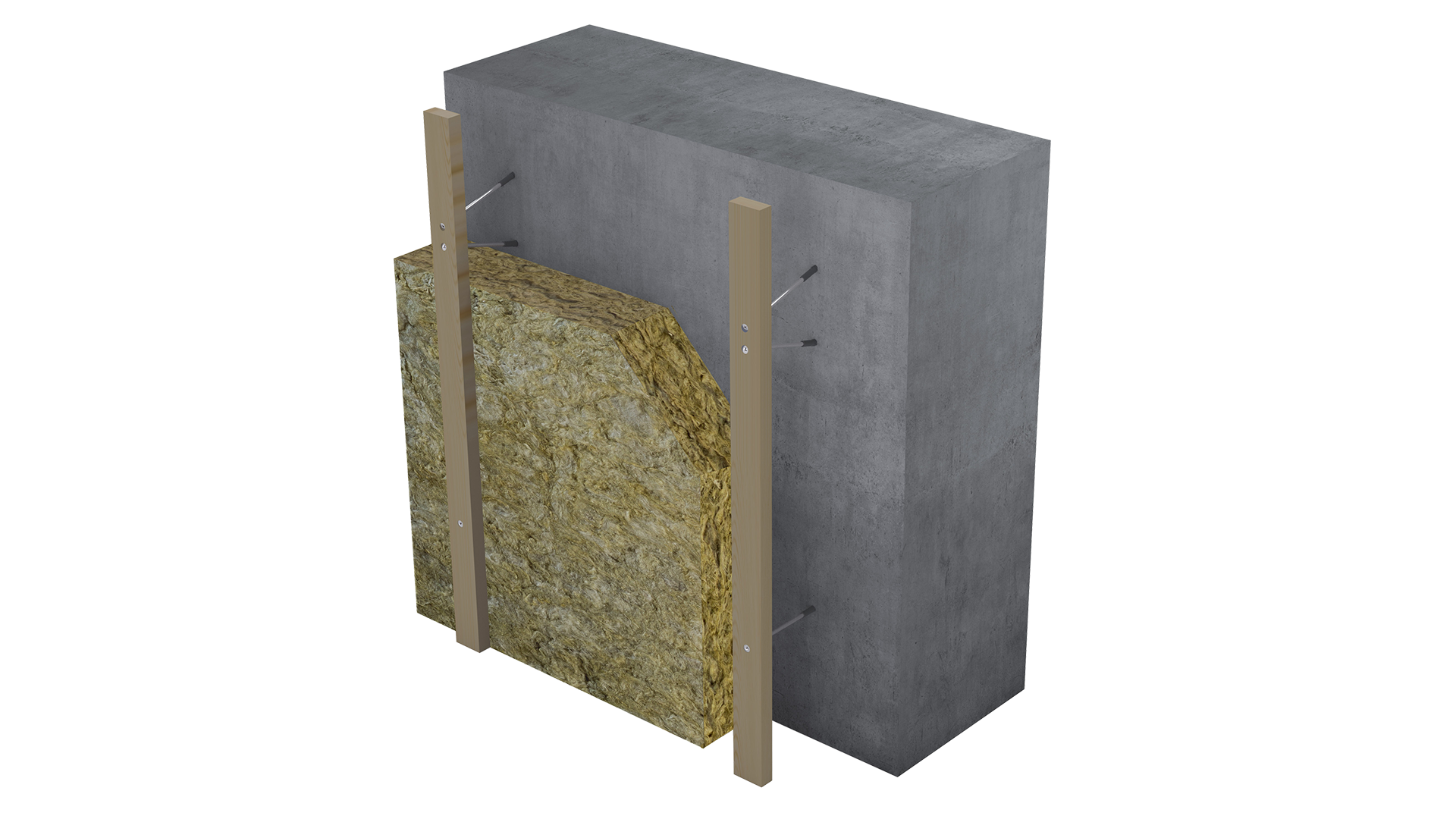

Für vertikale und horizontale Holz-Unterkonstruktion (min. 27 × 57 mm)
Abmessung: 10 × 190 mm – 370 mm
Zubehör
- RDS Bohrschablone
- Präzisions-Holzbohrer (Vorbohren der Holz-UK)
- SDS Hammerbohrer (für Stahlbetonuntergründe)
- Mehrzweckbohrer (für Mauerwerk)
- HSS Spiralbohrer (für Porenbeton)
- Ausblasgerät (zur Bohrlochreinigung)

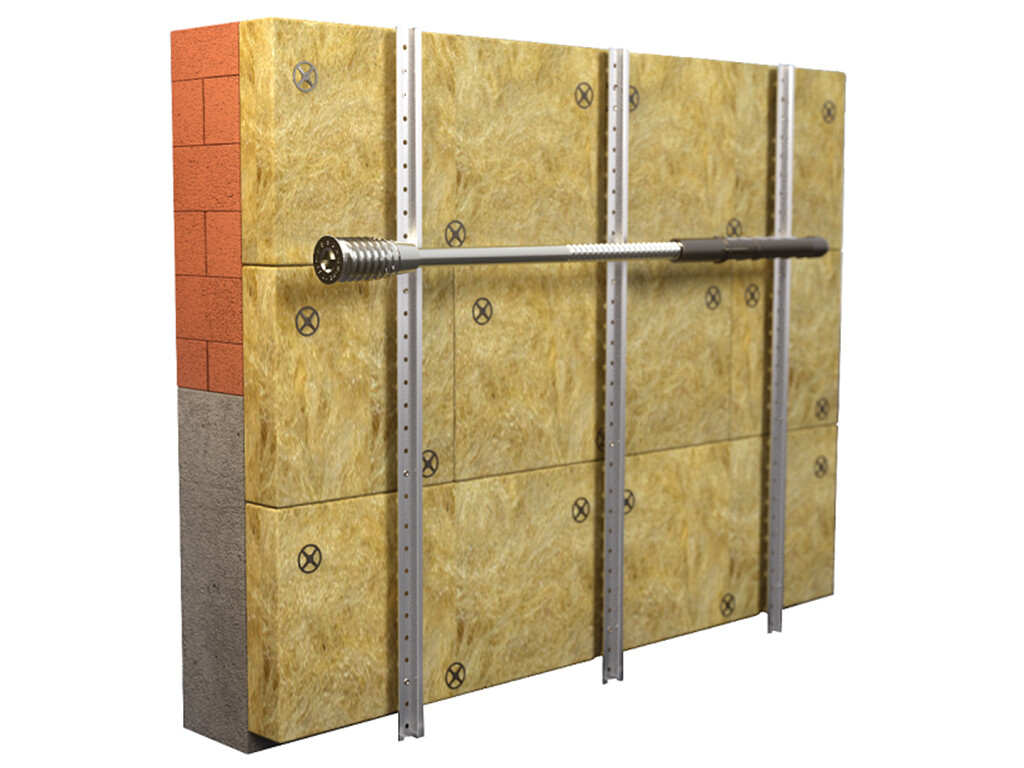

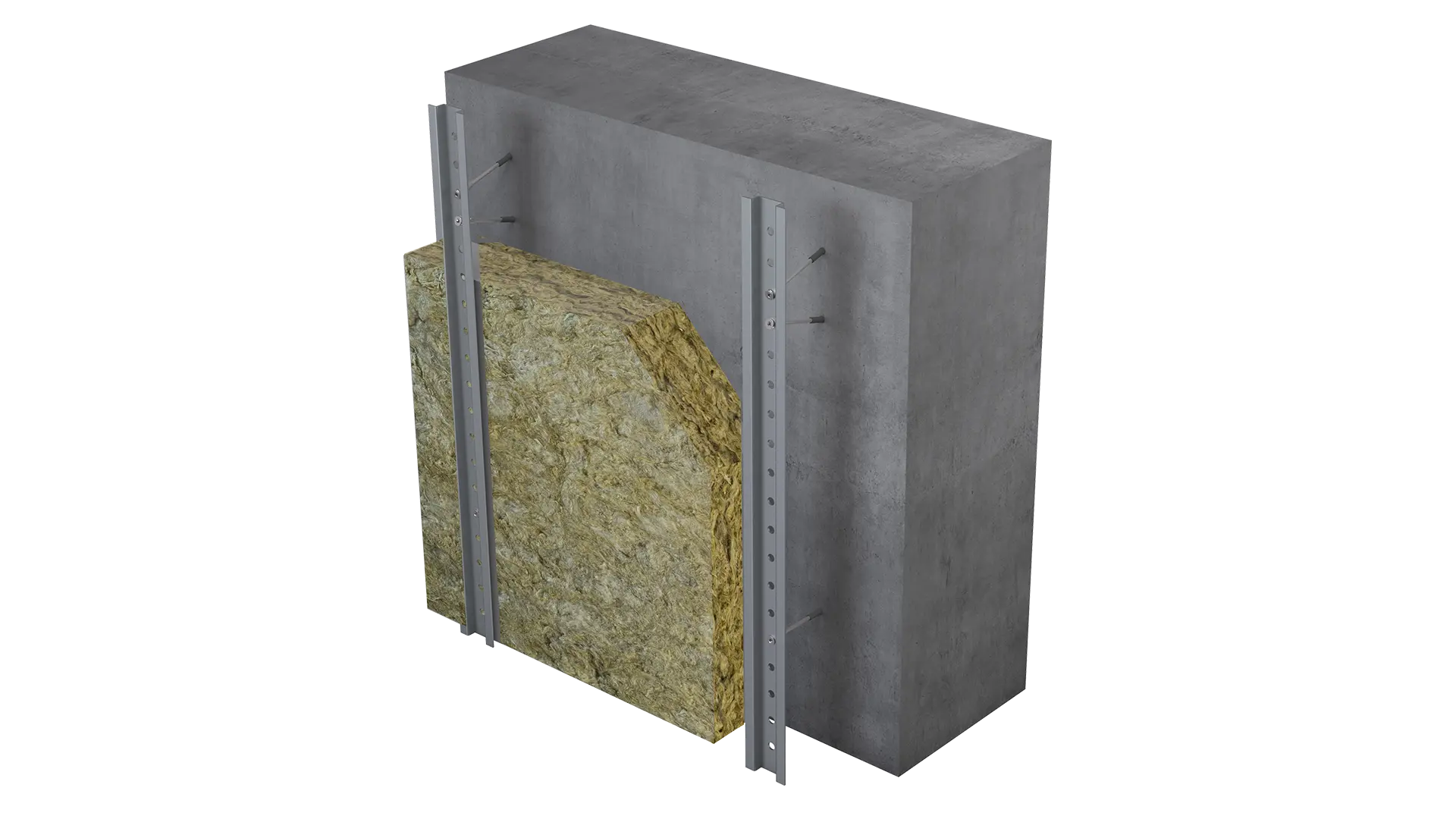

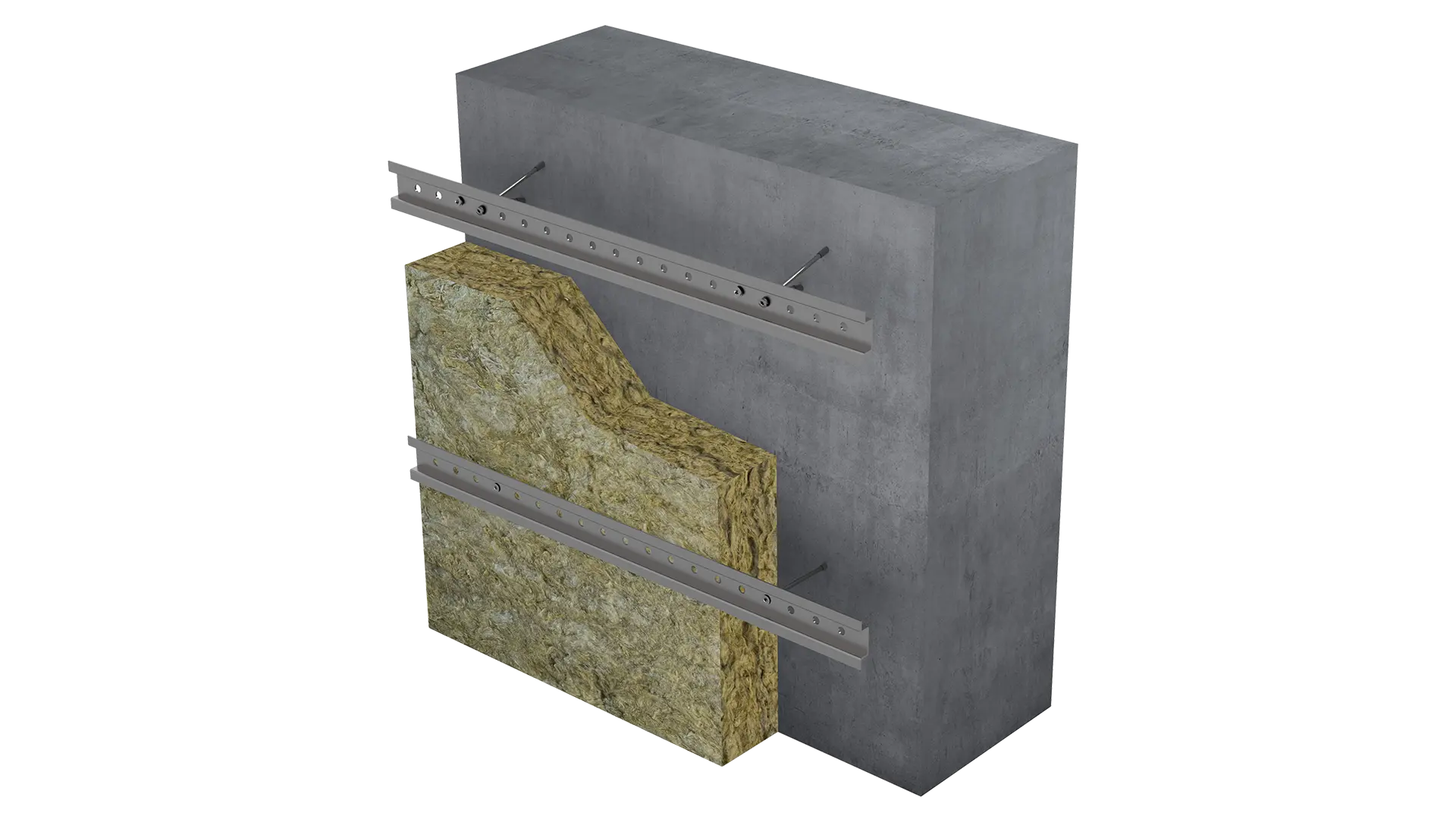

CA-Distanzschraube

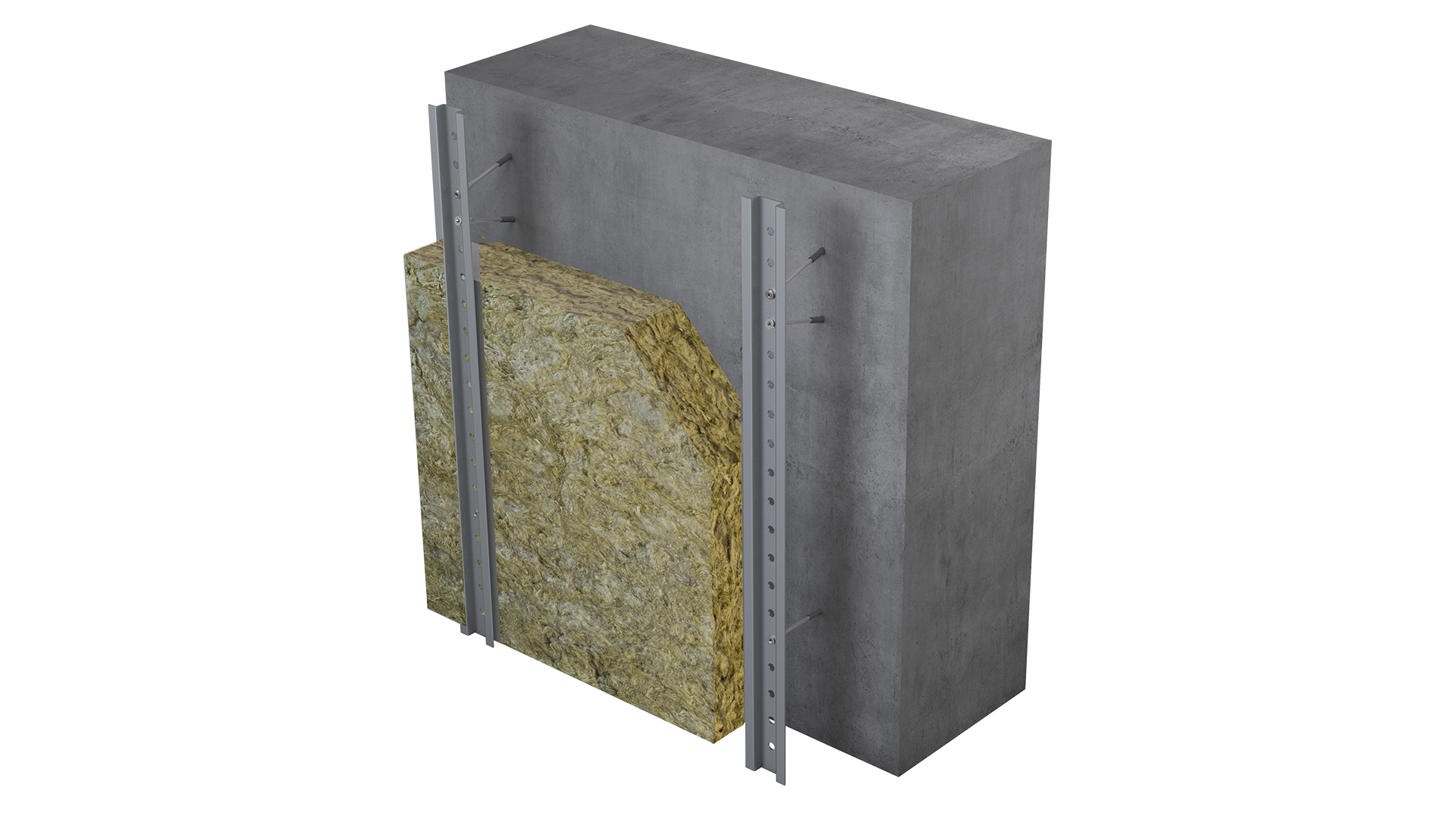

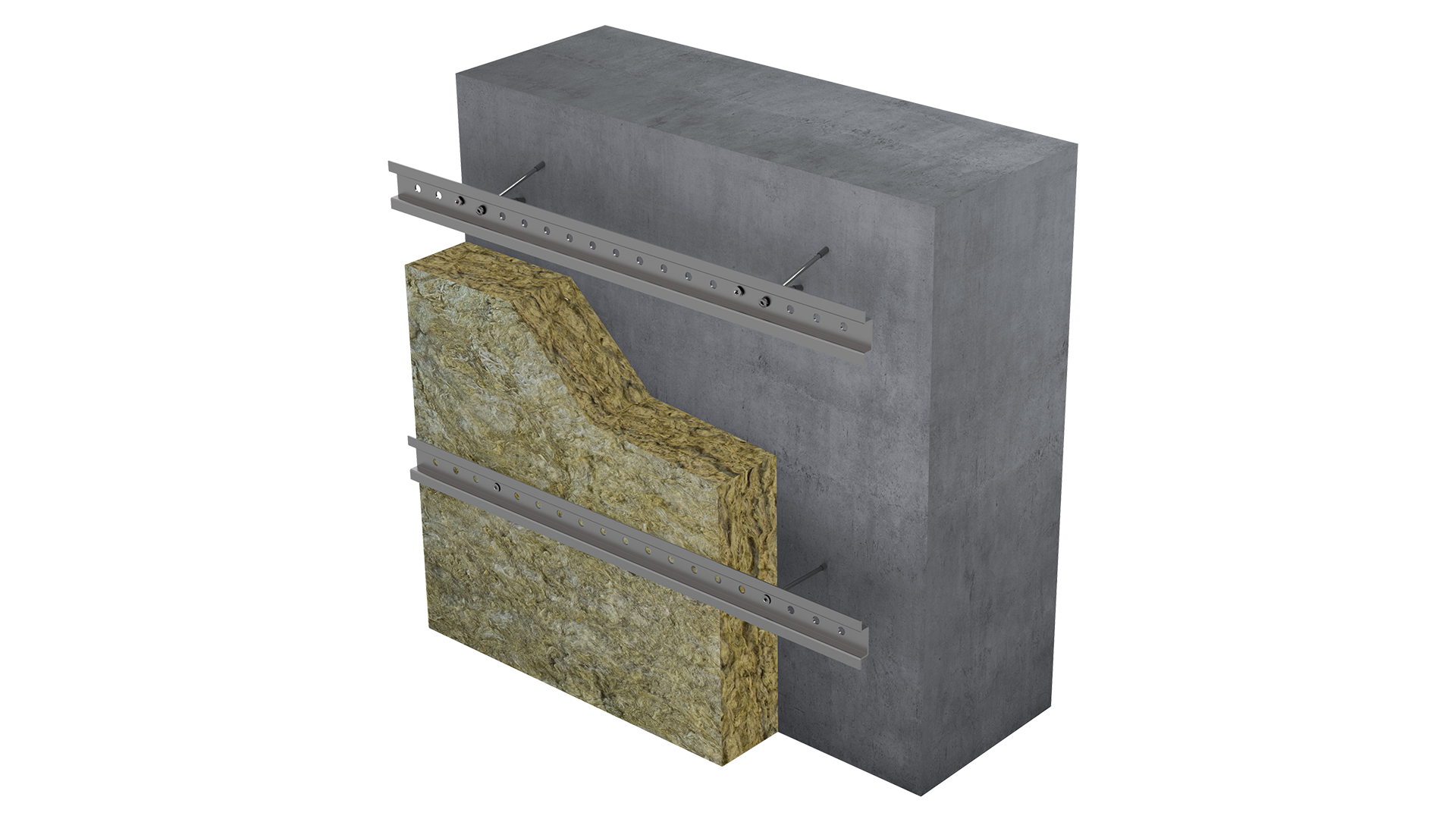

Für vertikale und horizontale Aluminium-Unterkonstruktion mit PREFA Omegaprofil
Abmessung: 10 × 190 mm – 370 mm
Zubehör
- RDS Bohrschablone
- SDS Hammerbohrer (für Stahlbetonuntergründe)
- Mehrzweckbohrer (für Mauerwerk)
- HSS Spiralbohrer (für Porenbeton)
- Ausblasgerät (zur Bohrlochreinigung)
Vorteile der RDS-Distanzschrauben
Hohe Energieeffizienz des Werkstoffes
Minimaler Wärmeverlust aufgrund geringer Wärmeleitfähigkeit des Werkstoffs Edelstahl A4 – nicht brennbar A1
Flexible & vielseitige Einsatzmöglichkeiten
Problemlos einsetzbar für Holz- und Aluminium-Unterkonstruktionen, sowohl im Neubau als auch in der Sanierung
Beste Wirtschaftlichkeit bei der Verarbeitung
Verarbeitungsfreundlicher, schneller Einbau ohne Ausschneiden des Dämmstoffes
Kein zusätzlicher Korrosionsschutz notwendig
aufgrund des Werkstoffs Edelstahl A4
Hohe Energieeffizienz des Werkstoffes
Minimaler Wärmeverlust aufgrund geringer Wärmeleitfähigkeit des Werkstoffs Edelstahl A4 – nicht brennbar A1
Flexible & vielseitige Einsatzmöglichkeiten
Problemlos einsetzbar für Holz- und Aluminium-Unterkonstruktionen, sowohl im Neubau als auch in der Sanierung
Beste Wirtschaftlichkeit bei der Verarbeitung
Verarbeitungsfreundlicher, schneller Einbau ohne Ausschneiden des Dämmstoffes
Kein zusätzlicher Korrosionsschutz notwendig
aufgrund des Werkstoffs Edelstahl A4
Schnell, wirtschaftlich, sicher
Das verwendete Material ist Edelstahl A4. Hierbei ist kein zusätzlicher Korrosionsschutz erforderlich. Im Vergleich zu Aluminiumkonsolen hat Edelstahl A4 eine 10x geringere Wärmebrückenwirkung. Das bedeutet, dass der Wärmeverlust reduziert wird. Außerdem ermöglicht Edelstahl A4 annähernd einen gleichbleibenden U-Wert, selbst wenn eine dünnere Dämmstoffschicht verwendet wird.
Die Wärmedämmung kann einfach und zeitsparend flächenweise montiert werden, ohne dass Konsolen ausgeschnitten werden müssen. Dadurch entstehen keine Lücken im Dämmstoff, und die Montagezeit kann um bis zu 30 % reduziert werden.
Unregelmäßigkeiten im Untergrund lassen sich leicht ausgleichen. Bis zu 25 mm kann mit einer Schraubenlänge ausgeglichen werden. Bei größeren Toleranzen empfiehlt es sich die nächstlängere Schraubenlänge zu wählen. Eine einzige Schraube ermöglicht sowohl die horizontale als auch die vertikale Verlegung der Tragprofile.
Der maximale Klemmbereich beträgt beeindruckende 295 mm ohne zusätzliche Konstruktionen. Auf Wunsch kann kostengünstig ein Dübelzugversuch und eine statische Berechnung (Kosten je nach Aufwand) durchgeführt werden. Für mehr Details steht Ihnen Ihr Ansprechpartner gerne zur Verfügung.
Experten-Tipp
Mit dem Anspruch „Made in Germany“, der bauaufsichtlichen Zulassung „Z-21.2.2130“ und dem bereits vormontiertem Kunststoffrahmendübel für über 30 verschiedene Verankerungsgründe ist der Einsatz auch in kritischen Bereichen, Höhen wie auch in Seenähe absolut sicher.
Serviceleistungen: Ausschließlich beim Kauf einer PREFA Fassade
Verlegeplan
Für die einfache Verlegung erstellt PREFA einen klaren Verlegeplan.
Dübelzugsversuch
Bei unklarem Tragwerk führen unsere Anwendungstechniker Zugversuche auf der Baustelle durch.
Statische Vorbemessung
Kostenlose Bemessung der Unterkonstruktion gegen Windsog- und Druckkräfte sowie gegen Abrutschen.
Betreuung vor Ort
Unterstützung durch einen PREFA Anwendungstechniker bei der Erstmontage auf der Baustelle.
Verlegeplan
Für die einfache Verlegung erstellt PREFA einen klaren Verlegeplan.
Dübelzugsversuch
Bei unklarem Tragwerk führen unsere Anwendungstechniker Zugversuche auf der Baustelle durch.
Statische Vorbemessung
Kostenlose Bemessung der Unterkonstruktion gegen Windsog- und Druckkräfte sowie gegen Abrutschen.
Betreuung vor Ort
Unterstützung durch einen PREFA Anwendungstechniker bei der Erstmontage auf der Baustelle.

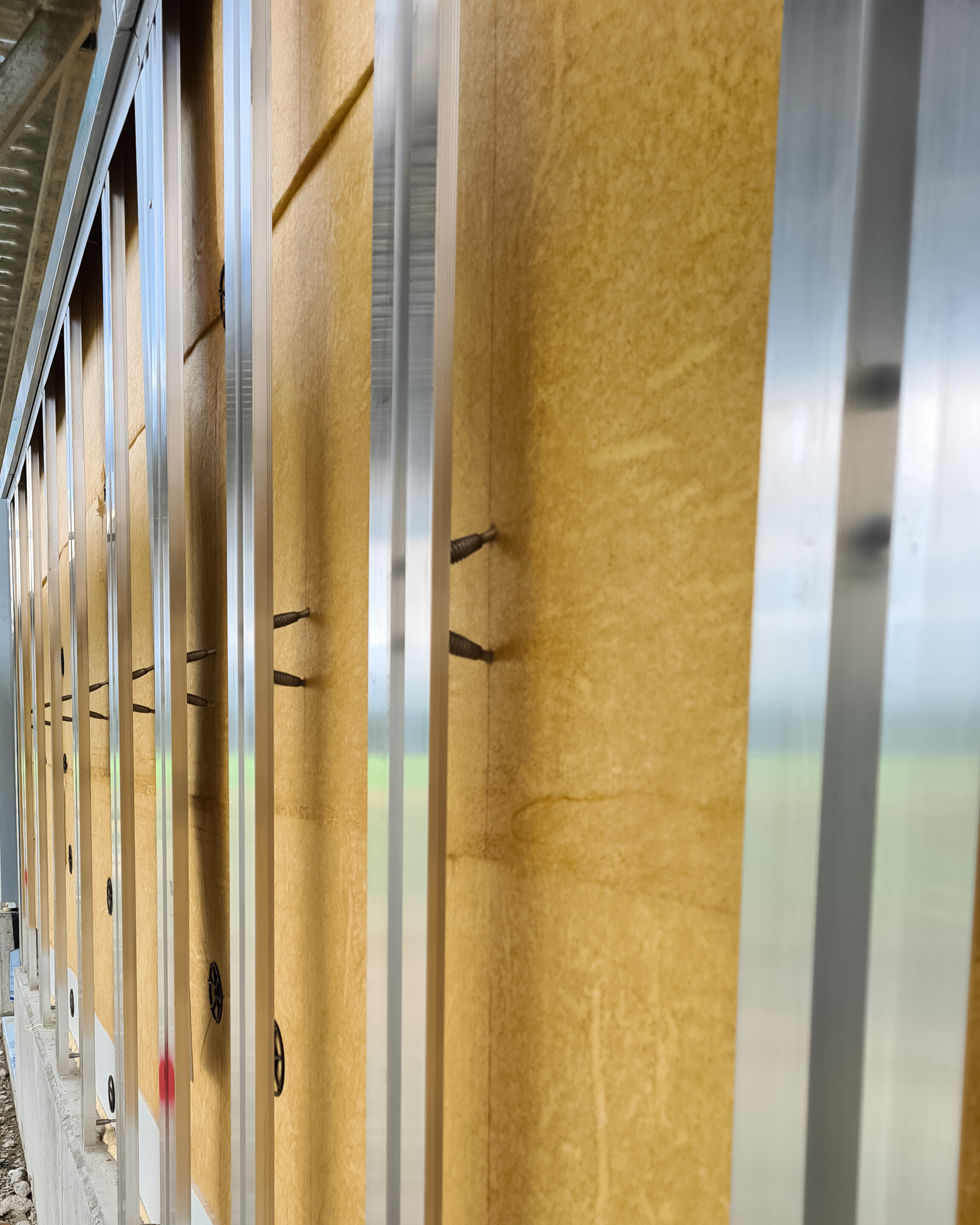

Anwendung der PREFA RDS-Distanzschraube
Haben Sie noch Fragen zur Fassaden-Unterkonstruktion?: FAQ
Edelstahl A4 ist korrosionsbeständig und daher sehr gut geeignet für den Einbau in Bereiche, die nicht eingesehen werden können. Die Lebensdauer ist enorm.
Der große Vorteil liegt in der einfachen Montage. Dämmstoffe müssen nicht wie bei herkömmlichen Konsolsystemen aufwendig ausgeschnitten werden. Somit werden Lücken im Dämmstoff vermieden und es ergibt sich bei der Montage eine Zeitersparnis um bis zu 30 %.
Gegenüber herkömmlichen Aluminium-Unterkonstruktionen hat die RDS-Distanzschraube aus Edelstahl A4 etwa einen 10x geringeren Wärmeverlust. Der „Lambda λ-Wert“ von Edelstahl beträgt 17 W/mK hingegen bei Aluminium-Unterkonstruktionen 160 W/mK.
Der Klemmbereich der RDS-Distanzschraube beträgt max. 295 mm.
Bis zu 25 mm kann mit einer Schraubenlänge ausgeglichen werden. Bei größeren Toleranzen empfiehlt es sich die nächstlängere Schraubenlänge zu wählen.
Durch den geringen punktuellen Wärmeverlust kann auch je nach gefordertem „U-Wert“ die Dämmstoffdicke reduziert werden.
Die RDS-Distanzschraube wird „Made in Germany“ produziert und hat eine bauaufsichtliche Zulassung Z -21.2-2130!
Somit kann sie sicher bemessen und statisch ausgelegt werden.
Mit der CA-Distanzschraube in Verbindung mit dem PREFA Omegaprofil und einem nicht brennbaren Dämmstoff wird die höchste Brandschutzanforderung erfüllt.
Die vorgehängte hinterlüftete Fassade: Vorteile und Systemaufbau

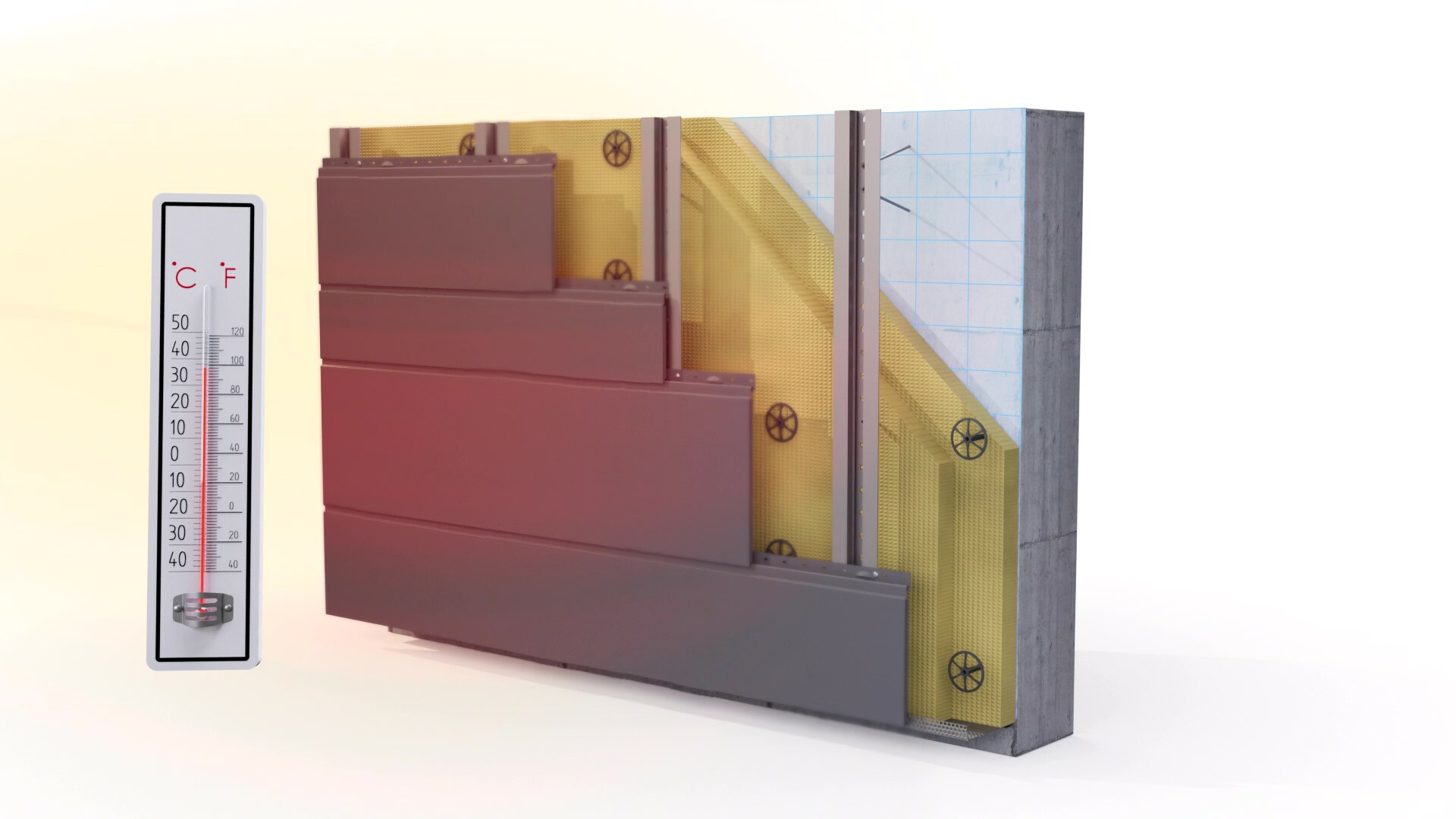

Winterlicher Wärmeschutz
Der zweischichtige Aufbau der Vorgehängten Hinterlüfteten Fassade trennt konsequent Witterungsschutz und Dämmung. Alle gewünschten energetischen Anforderungen und U-Werte bis hin zum Passivhausstandard werden ohne Weiteres erfüllt. Systembedingt ist der Einbau jeder geforderten Dämmstoffdicke möglich. Die durchgehend hydrophobierte Mineralwolldämmung ist dampfdiffusionsoffen und behält ihre guten Dämmeigenschaften über ihren gesamten Lebenszeitraum.
Sommerlicher Wärmeschutz
Fassadenbekleidungen schützen die Außenwand vor Aufheizung durch Sonneneinstrahlung. Die Fassadendämmung und Konstruktion speichert tagsüber die Wärme und gibt sie nachts wieder ab. Der Innenraum bleibt in den Sommermonaten kühl und trocken.

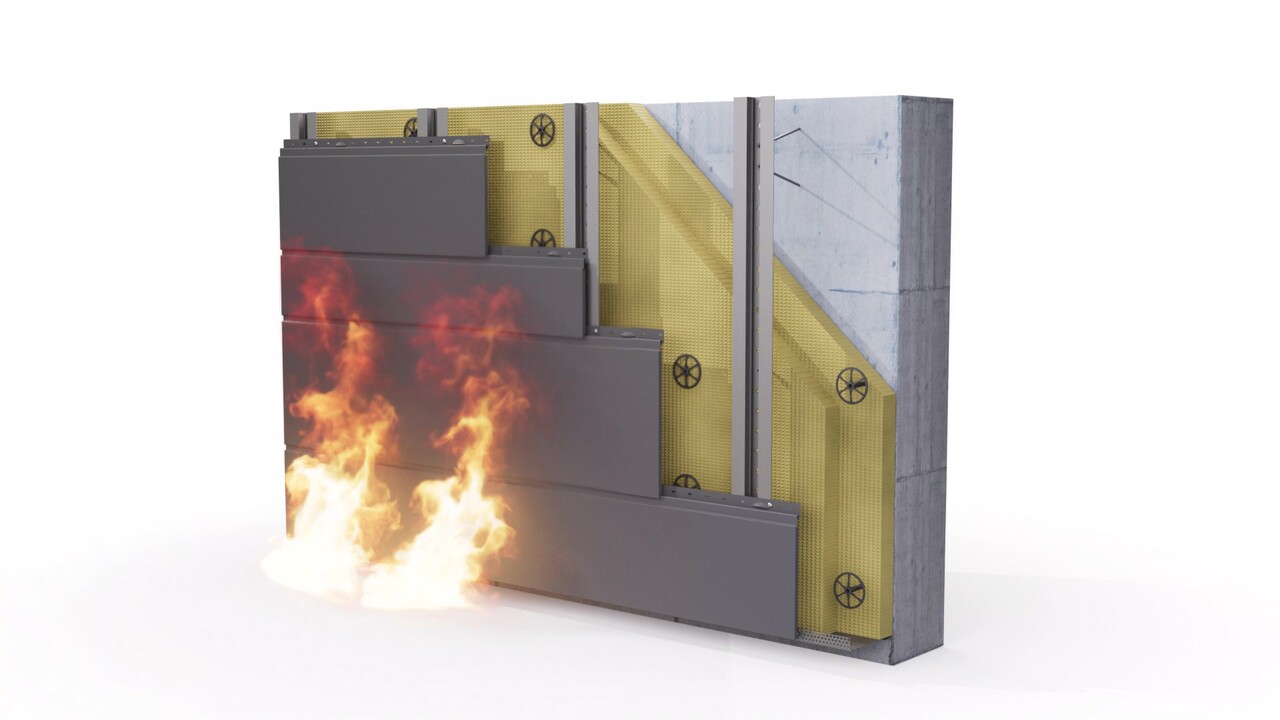

Brandschutz
Durch die freie Wahl der Bauteile kann jede gesetzliche Brandschutzanforderung aus den Bauordnungen erfüllt werden. Dies gilt für die PREFA Fassadensysteme, die Dämmstoffe und die Unterkonstruktionslösung mit der RDS-Distanzschraube.

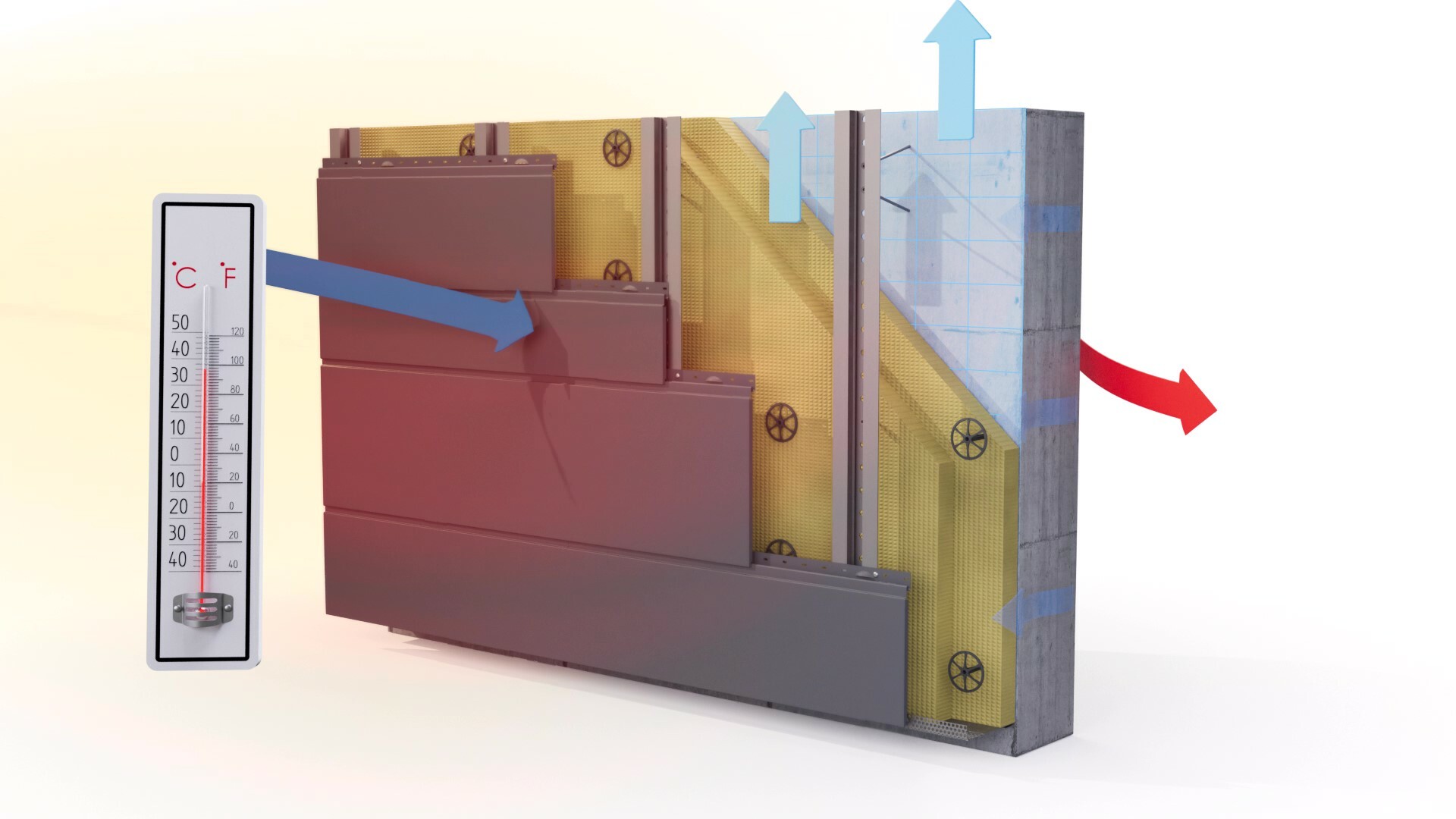

Feuchte und Tauwasserschutz
Das Konstruktionsprinzip ist Jahrhunderte alt und hat sich absolut bewährt. Baufeuchte kann durch den Wandaufbau nach außen austrocknen und Feuchtigkeit aus Tauwasser, Schlagregen oder Kondensat an der Rückseite der Bekleidung wird durch die Hinterlüftung komplett abtransportiert. Schimmelbildung wird vermieden und in Wohnräumen ergibt sich ein gesundes und angenehmes Raumklima.
Regenschutz
Die Fassadenbekleidung übernimmt die Funktion der „zweistufigen“ Abdichtung. Sie ist gemäß DIN 4108-3 schlagregensicher und wird sicher an der Oberfläche abgeleitet. Feuchtigkeit im Hinterlüftungsspalt wird zusätzlich sicher abgeleitet.

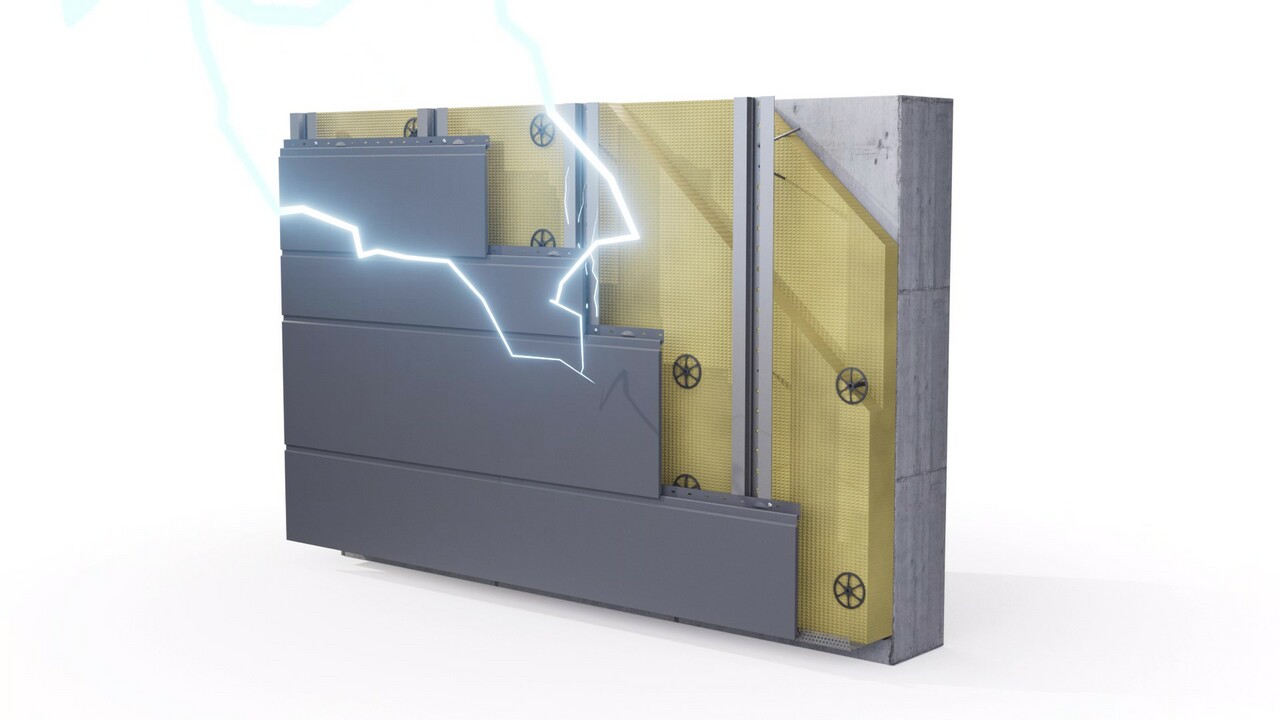

Blitzschutz
Durch Verwendung einer leitend verbundenen, metallenen Unterkonstruktion werden Blitze sicher und nicht sichtbar zur Erde abgeleitet. Eine elektromagnetische Schirmung des Gebäudes kann hergestellt werden. So entsteht ein hochwirksames Gebäude und Elektronik-Blitzschutz.

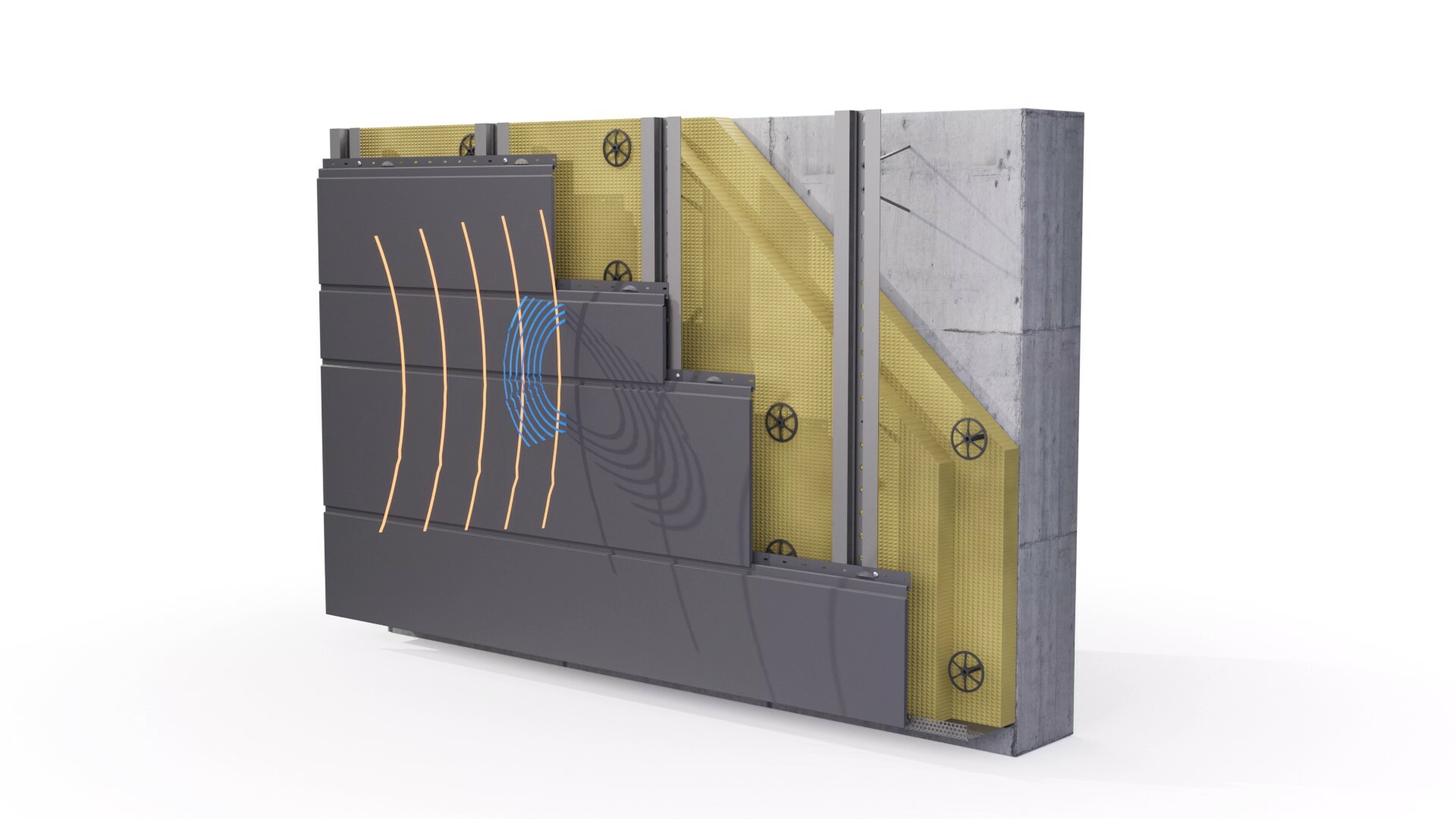

Schallschutz
Vorgehängte Hinterlüftete Fassaden haben einen positiven Einfluss auf die schalldämmende Wirkung der Außenwand. Der Schallschutz lässt sich bei der VHF positiv beeinflussen durch Masse im Verankerungsgrund, Masse in der Dämmung (Bsp. Steinwolle, Mineralwolle, Holzfaserdämmplatten) und der Konstruktion. In Abhängigkeit der Dämmschichtdicke, der Masse der Bekleidung und dem Anteil offener Fugen kann das Schalldämmmaß bis zu 14 dB gesteigert werden.

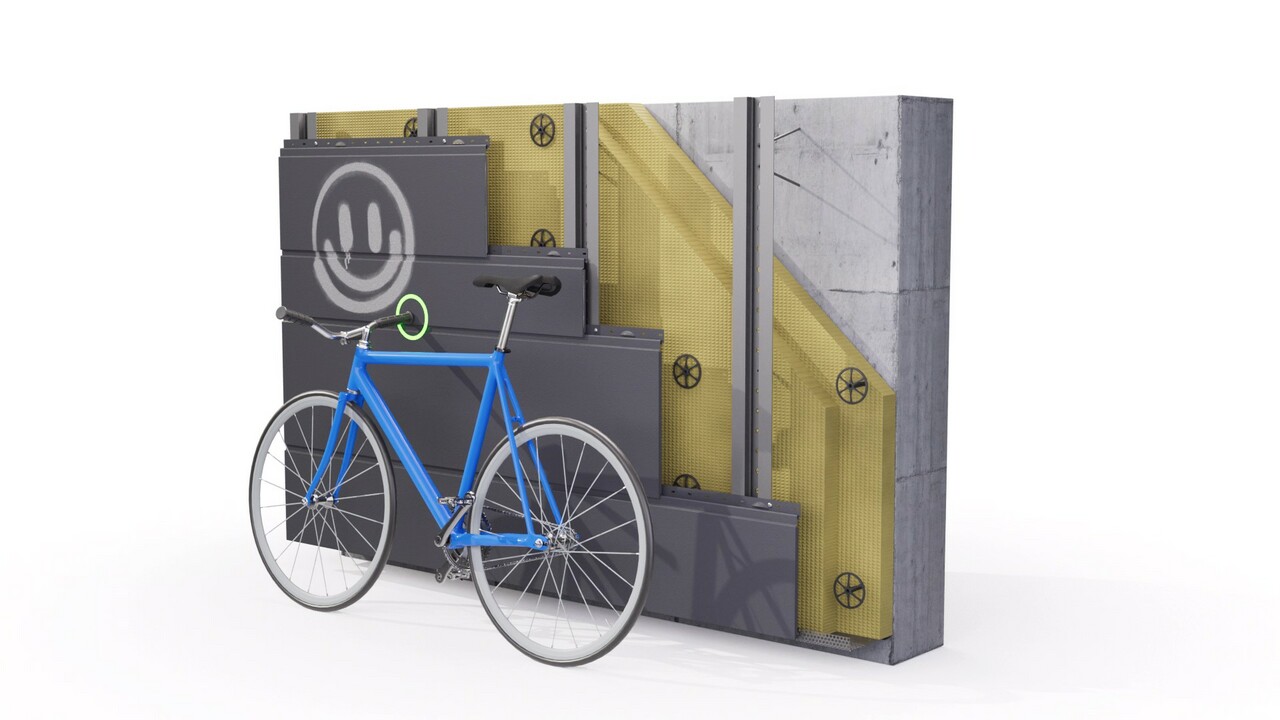

Schutz vor mechanischer Beanspruchung
Konstruktionsart und Materialdicke haben Einfluss auf die Widerstandsfähigkeit der Fassade. Stöße und unbeabsichtigte Rempler werden gut aufgefangen. Robuste, widerstandsfähige Bekleidungsmaterialien schützen die Fassade vor Stößen. Spezielle Oberflächenbeschichtungen erleichtern die Entfernung von Graffiti.
Wärmedämmverbundsystem Sanierung: Vorteile und Wirtschaftlichkeit
Gebäudeklasse 1-3
Die Sanierung von WDVS-Fassaden mit RDS-Distanzschraube eignet sich für Objekte in Gebäudeklasse 1-3.
Ressourcenschonend
Der bereits bestehende Dämmstoff kann weiterverwendet werden.
Wirtschaftlich
Es fallen weder Kosten für die aufwendige Demontage noch für die Entsorgung des Dämmstoffes an.
Nachhaltig - ohne streichen
PREFA Aluminium-Fassaden sind farbbeständig und werden nachhaltig produziert.
Gebäudeklasse 1-3
Die Sanierung von WDVS-Fassaden mit RDS-Distanzschraube eignet sich für Objekte in Gebäudeklasse 1-3.
Ressourcenschonend
Der bereits bestehende Dämmstoff kann weiterverwendet werden.
Wirtschaftlich
Es fallen weder Kosten für die aufwendige Demontage noch für die Entsorgung des Dämmstoffes an.
Nachhaltig - ohne streichen
PREFA Aluminium-Fassaden sind farbbeständig und werden nachhaltig produziert.

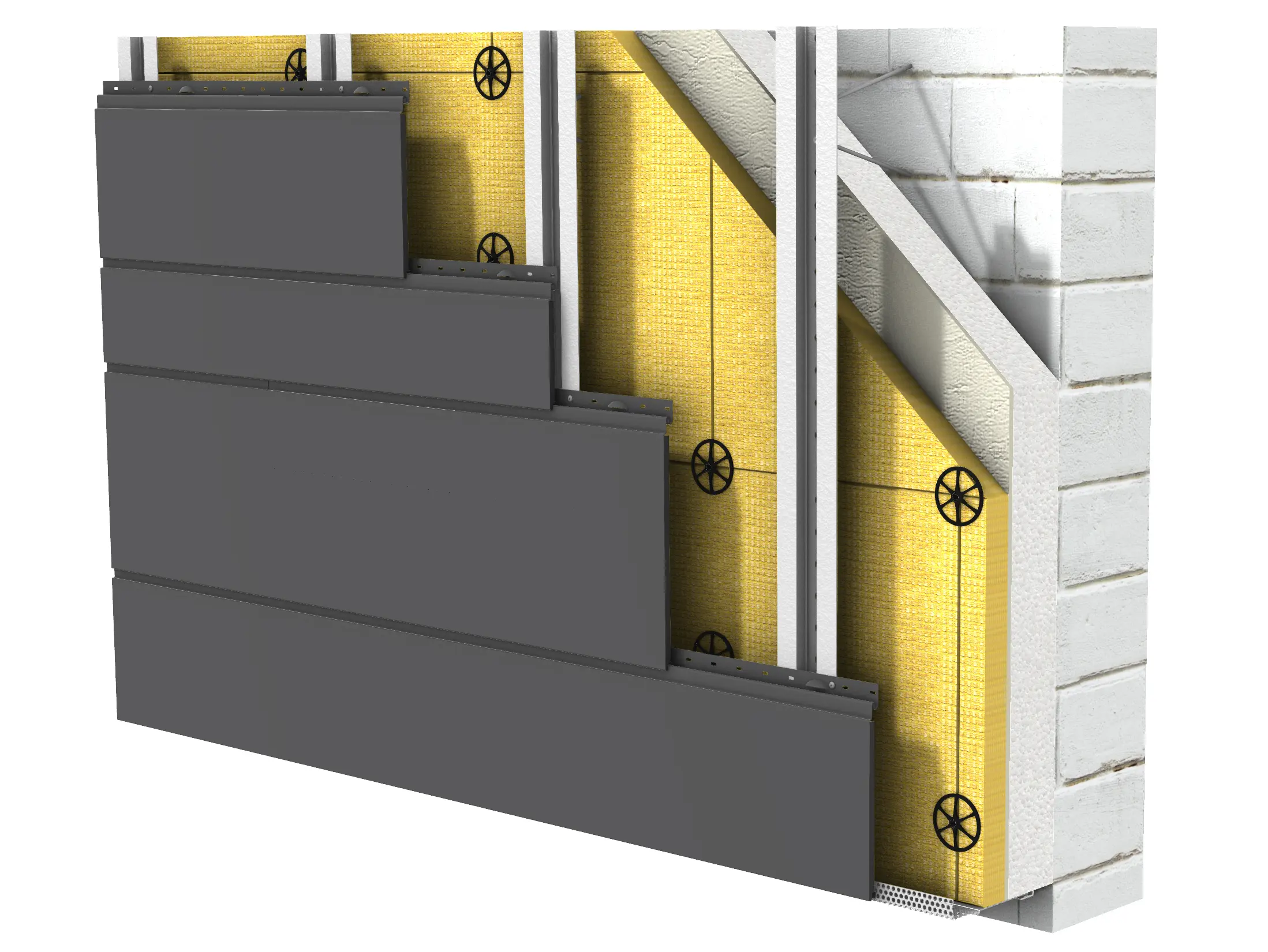

Aufbau WDVS-Sanierung mit RDS-Distanzschraube
Leicht und nachhaltig!: Sanierung von WDVS-Fassaden mit der RDS-Distanzschraube
Nutzen Sie alle Vorteile der „vorgehängt hinterlüfteten Fassade“ und sanieren Sie Ihre Wärmedämmverbundsystem-Fassade (kurz WDVS-Fassade) einfach und dauerhaft. Bestehende Wärmedämmungen können einfach, gemäß den Anforderungen des Gebäudeenergiegesetztes, „überdämmt“ werden und erfüllen sofort die aktuellen energetischen Anforderungen.
Planung & Anwendung
Hier finden Sie Details zur PREFA Fassaden Unterkonstruktion als Download.
Hinweis für Architektur- und Planungsbüros: 3D- und BIM-Daten sowie Texturen unserer Produkte finden Sie zudem hier: digital planen

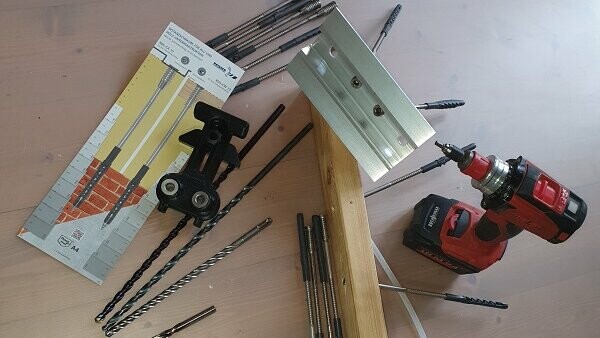

Zubehör Fassaden Unterkonstruktion
Neben den RDS-Distanzschrauben bietet PREFA ein umfangreiches Komplettsystem mit diversen Bohrern inkl. Bohrschablone.
Eine vollständige und detailierte Auflistung der Zubehörprodukte entnehmen Sie bitte unserer Preisliste (nur für Verarbeiter-Betriebe).

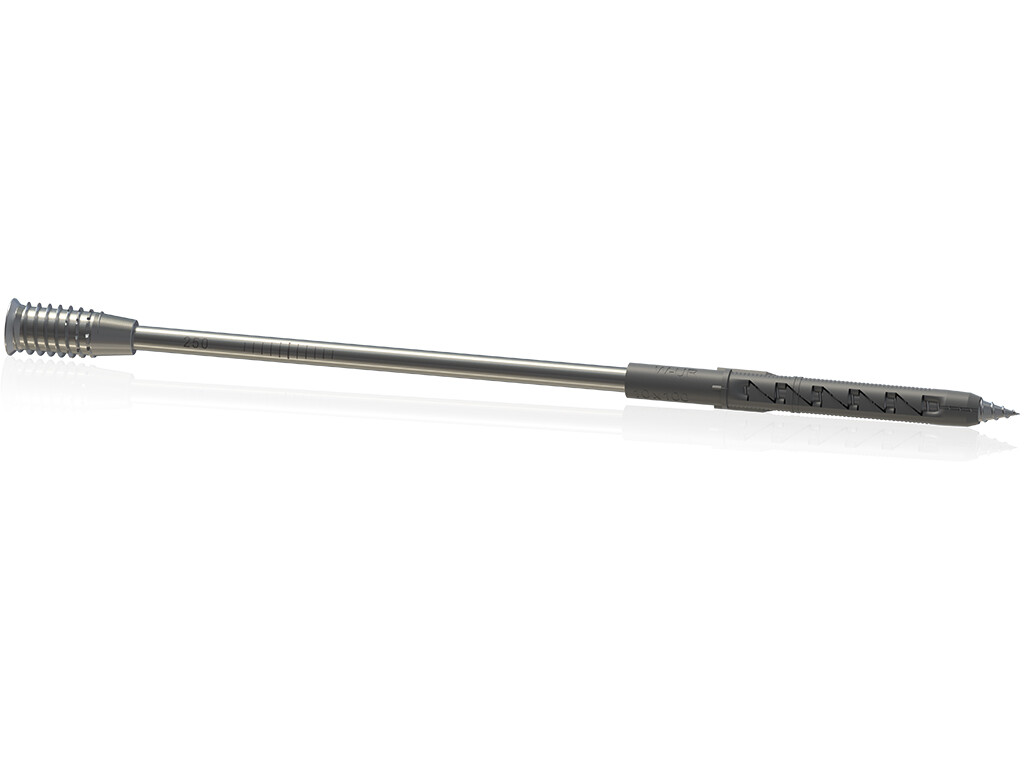

Distanzschrauben RDS-CA
mit Kunststoffrahmendübel, Edelstahl A4

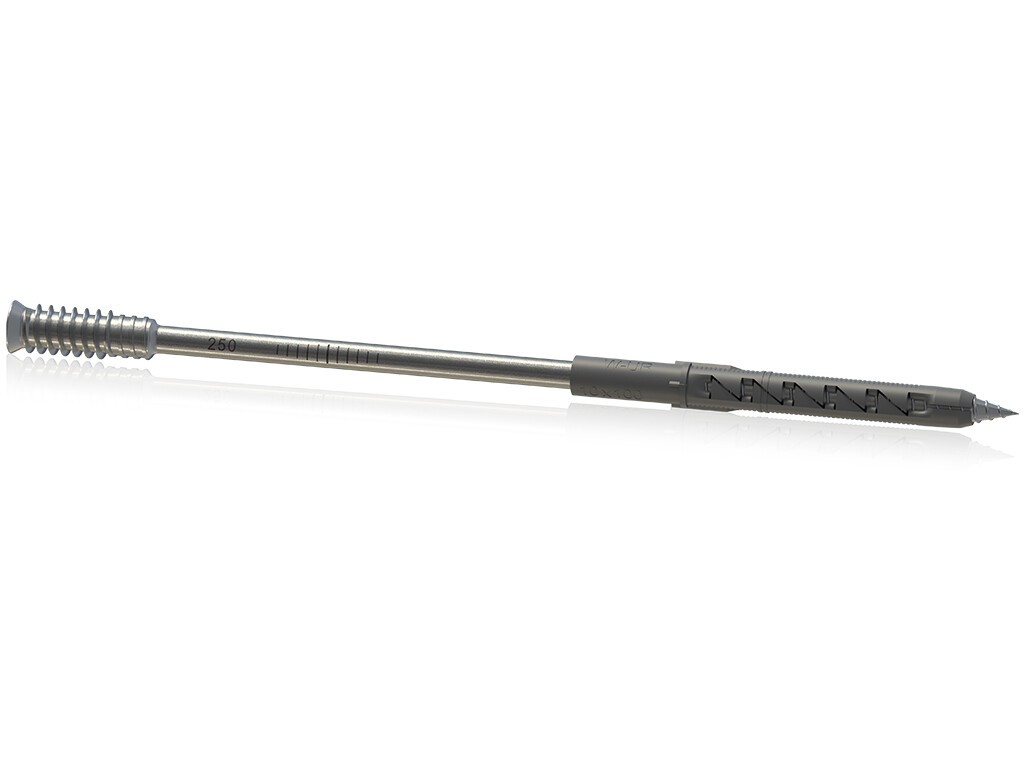

Distanzschrauben RDS-CW
mit Kunststoffrahmendübel, Edelstahl A4

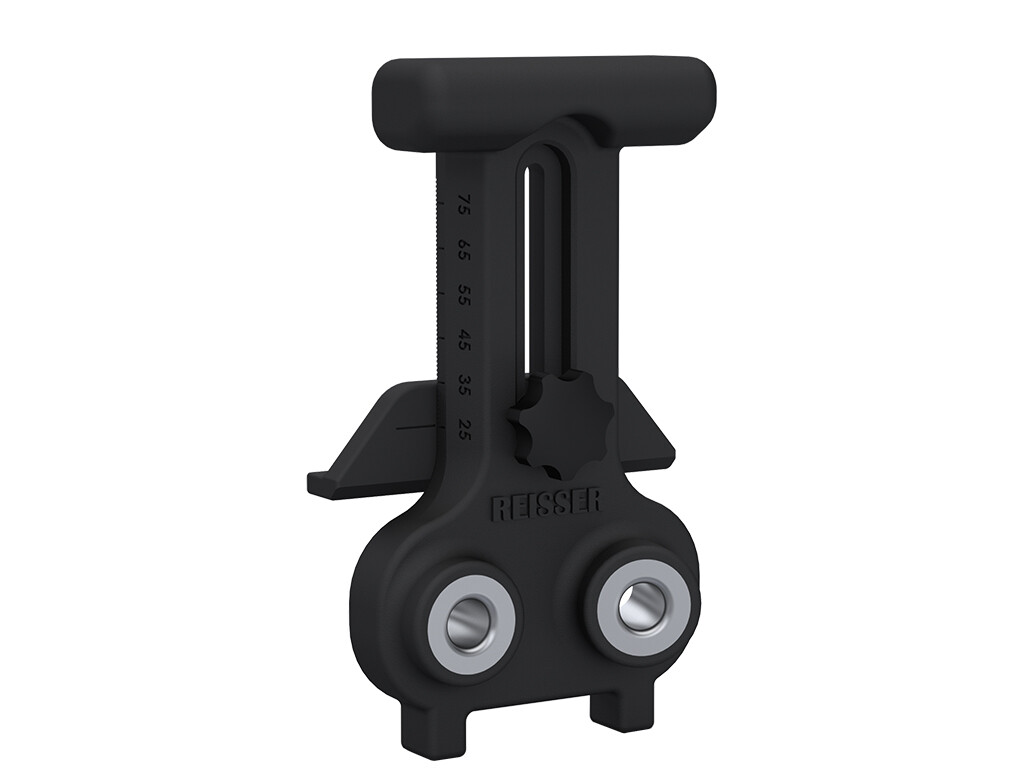

Bohrschablone
für RDS-Distanzschrauben, Kunststoff oder blank

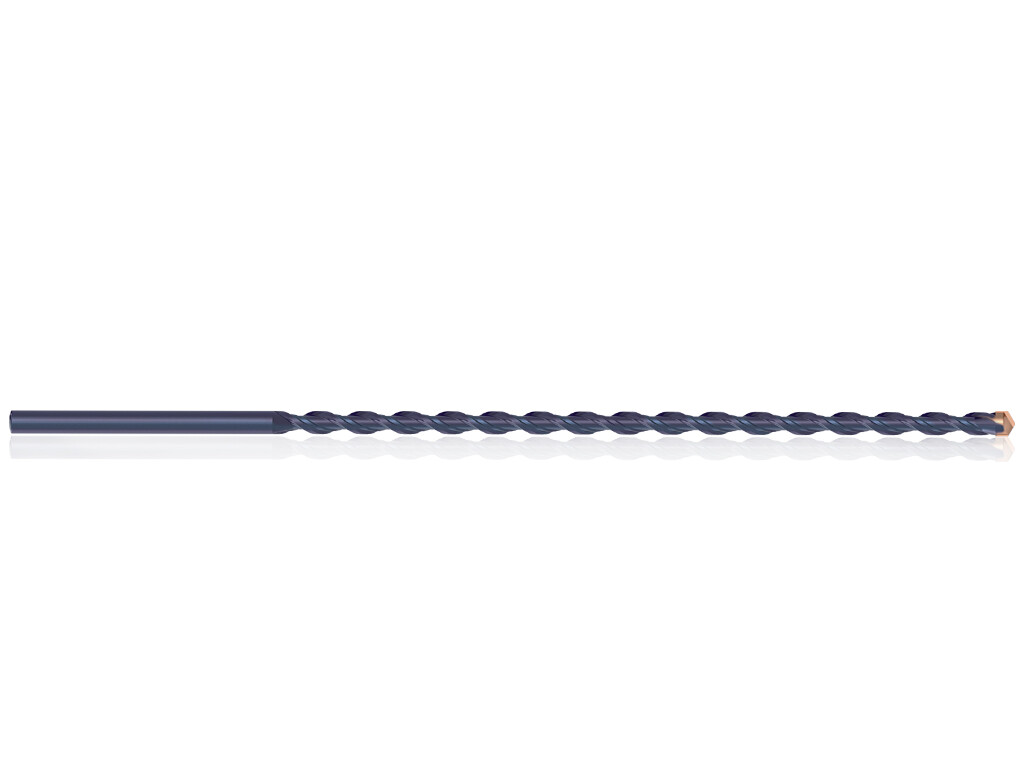

Mehrzweckbohrer
Zylinderschaft, 2 Schneiden, Stahl, gehärtet/vergütet

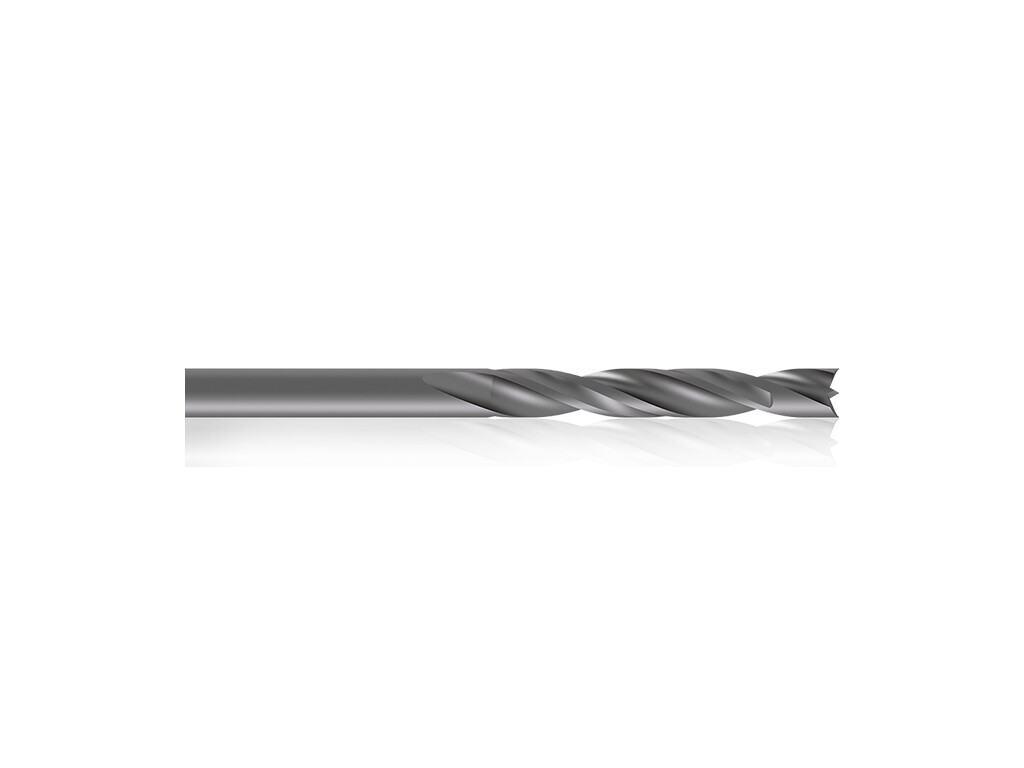

Präzisions-Holzspiralbohrer HSCO
aus Stahl, blank

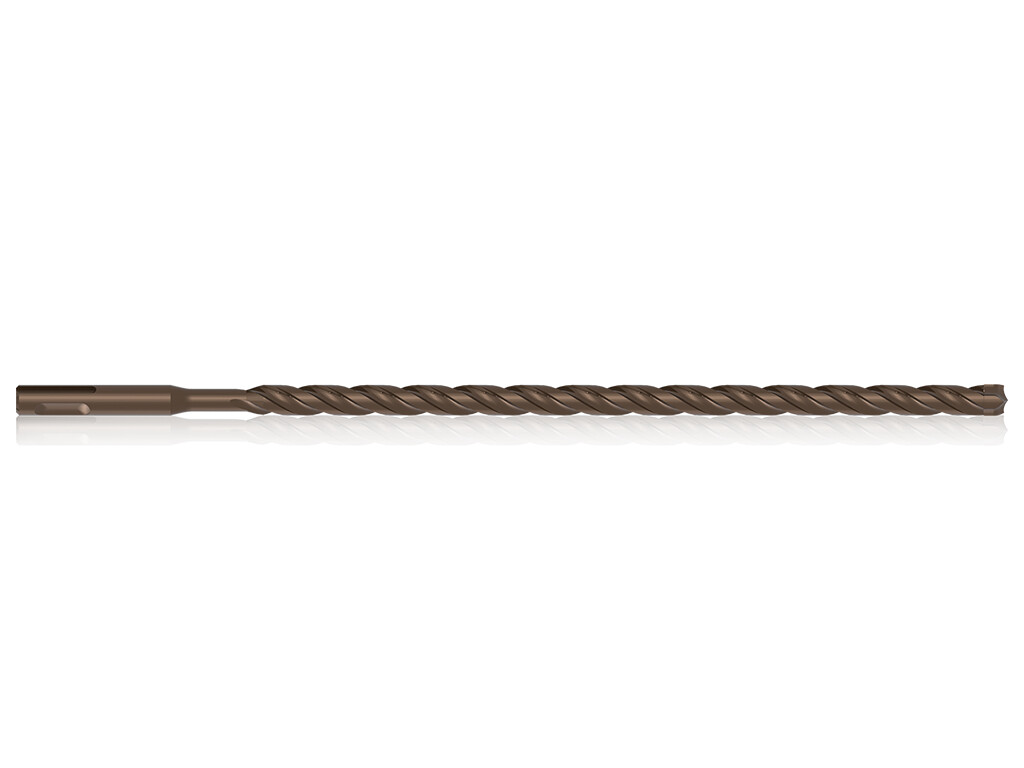

SDS Hammerbohrer
für Beton, 3 Schneiden, Stahl gehärtet
