PREFABOND: Sturzausbildung: Tipps & Tricks Aluminium Verbundplatte

Effektiver Schutz und ansprechende Gestaltung

Die vorgehängte hinterlüftete Fassade (VHF) hat sich seit Jahrhunderten als bauphysikalisch absolut sicherer Wandaufbau bewährt, sofern man den Konstruktionsgrundsatz – Dampfdiffusionswiderstand von innen nach außen abnehmend – berücksichtigt. Probleme mit Kondensatfeuchte (Tauwasserausfall) entstehen damit erst gar nicht. Die Fassadenbekleidung bietet mit unterschiedlichen Materialien, Farben und Oberflächen eine Vielzahl an individuellen Gestaltungsmöglichkeiten. Zudem schützt sie das Gebäude vor äußeren Einflüssen, wie Niederschlag, Hitze und Schall. Wir zeigen die einzelnen Arbeitsschritte, von der Planung bis zur Befestigung mit PREFABOND.

Im letzten Teil der Serie befassen wir uns mit der Sturzausbildung. Unabhängig von der Art der Ausführung ist immer eine Zuluftöffnung mit einem Mindestlüftungsquerschnitt von 50 cm²/lfm (DIN 18516-1) einzuplanen. Eine Fuge mit 5 mm Breite wäre schon ausreichend. Erst ab 20 mm ist ein Lüftungsprofil erforderlich. Als Anschluss am Fensterrahmen verwenden wir das gleiche F-Profil, wie an der Leibung (vgl. Praxistipp Nr. 7), in das die angepasste Sturzbekleidung eingeschoben wird. Das F-Profil (alternativ U-Profil, je nach Einbausituation) gibt es bei PREFA in allen Farben, passend zu den Verbundplatten als pulverbeschichtetes Aluminiumstrangpressprofil mit 3 m Länge.

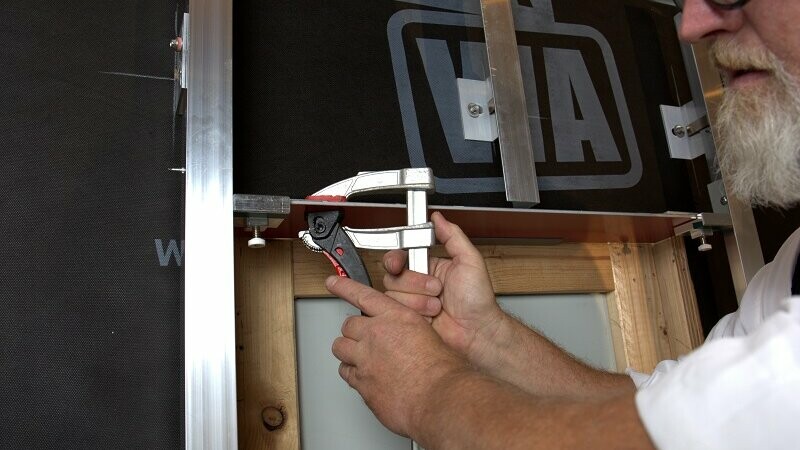

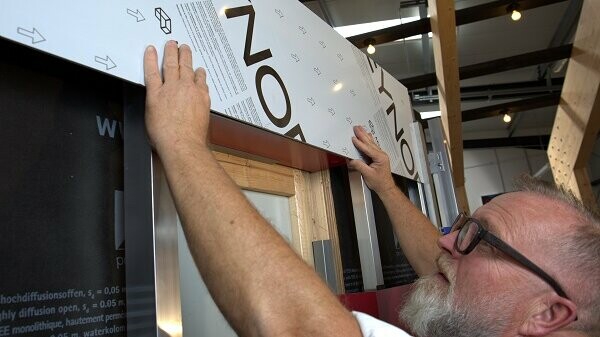

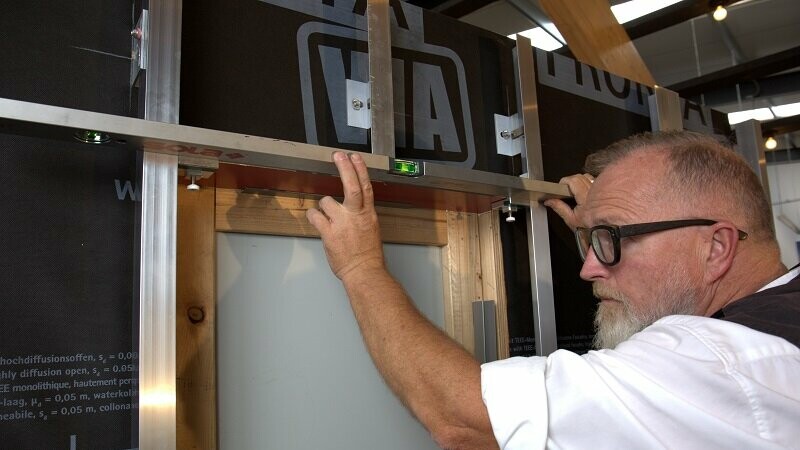

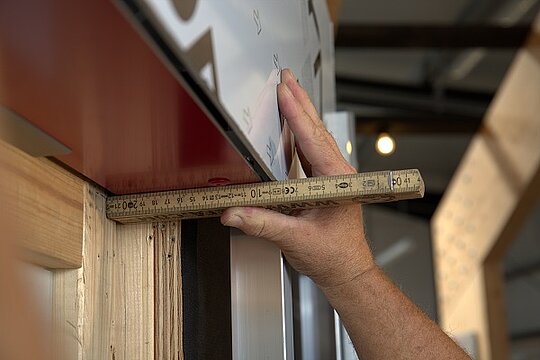

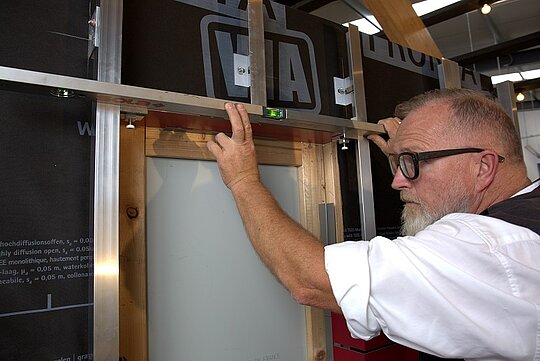

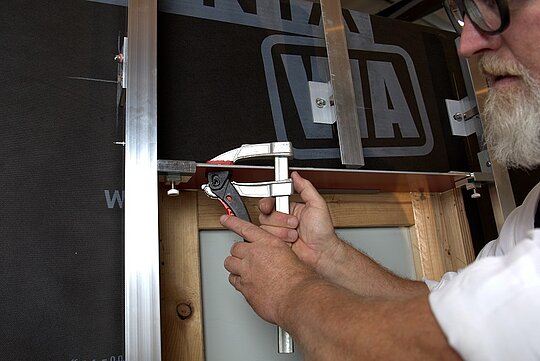

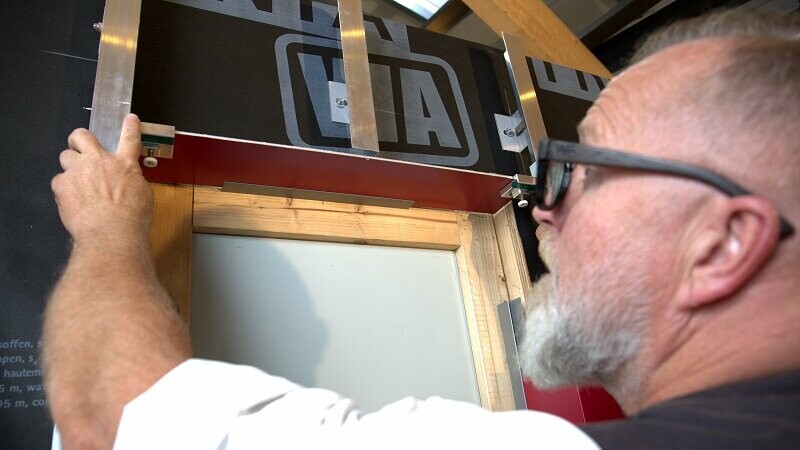

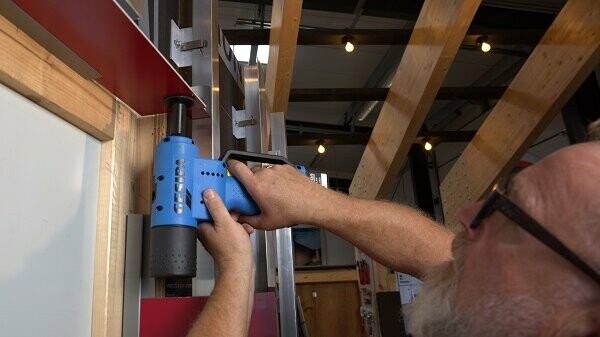

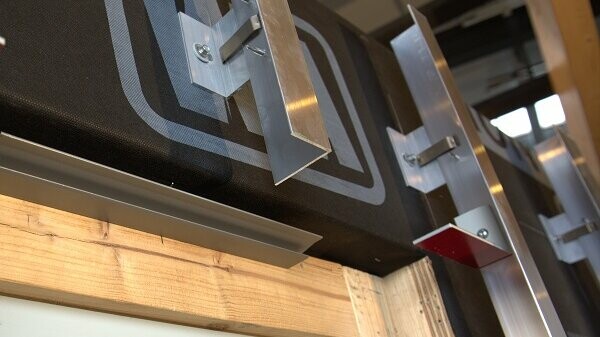

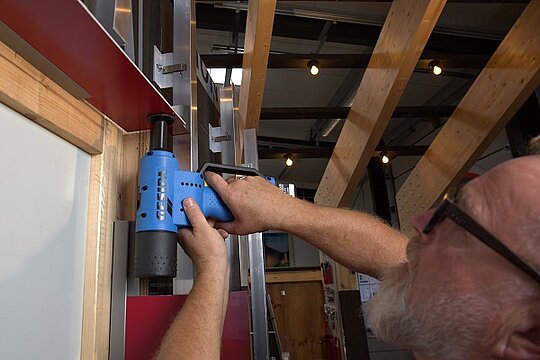

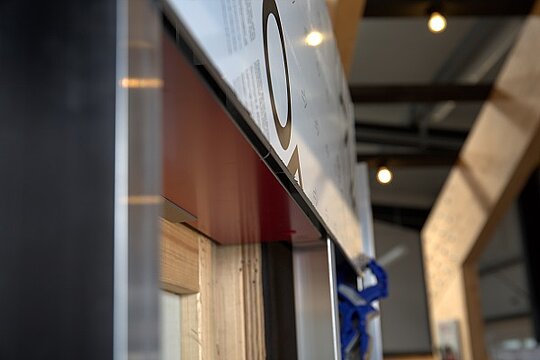

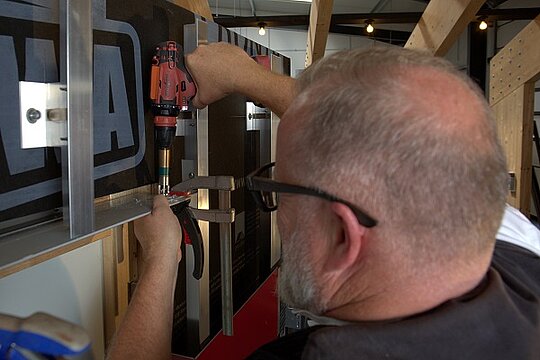

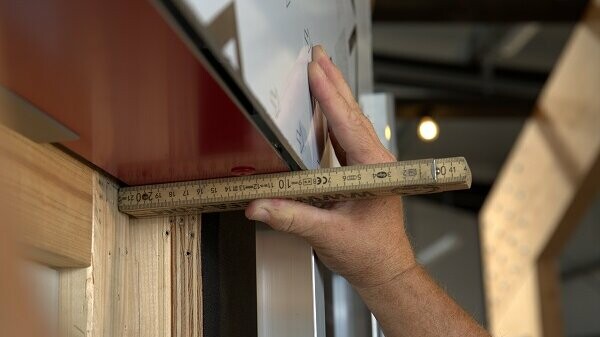

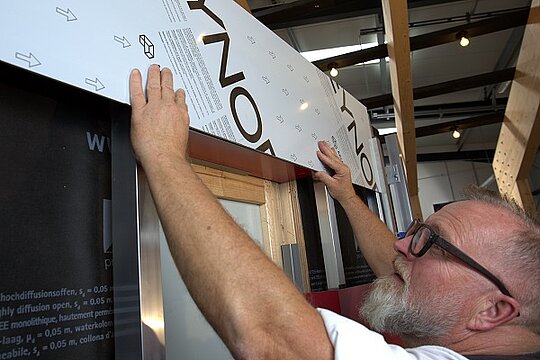

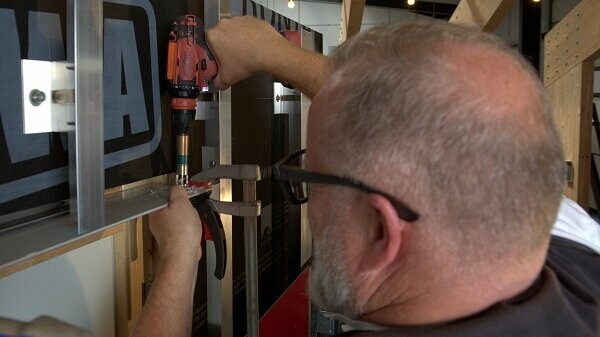

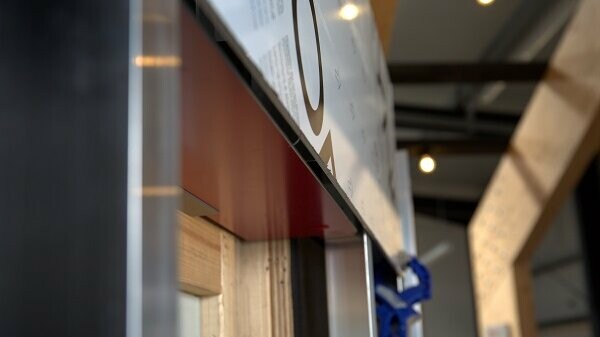

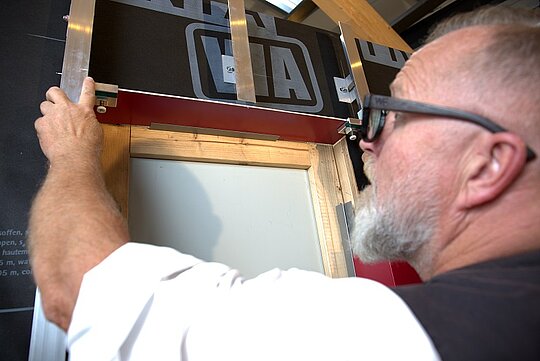

Zur Befestigung der Blende kann man beispielsweise Hilfswinkel aus Abfällen der Tragprofile auf die gewünschte Höhe (leichte Neigung nach vorne) seitlich an die UK nieten. Daran wird die Stirnblende später fixiert. Die Breite der Verbundplatte für den Sturz errechnet sich aus dem lichten Maß zwischen Hinterkante Fassadenbekleidung und Innenseite F-Profil, abzüglich Zuluftöffnung (z. B.: 8 mm – wie Fugenbreite) und 1 cm Toleranzausgleich, der im F-Profil aufgenommen wird. Bei der Länge können wir zum lichten Maß zwischen den Leibungen je ca. 15 mm zugeben. Nachdem der Sturz eingepasst ist, kann man ihn mit Hilfe der Montagehilfen (8 mm) an der Rückseite der Bekleidung ausrichten und braucht ihn jetzt nur noch an den Hilfswinkeln annieten. Auch hier mit Fest- und Gleitpunkten arbeiten. Optisch ansprechend ist, wenn die Unterseite des Sturzes bündig ist mit der Unterkante der Verbundplatte der Fassadenbekleidung.

Mit diesem Detail geht die Serie zur Montage einer VHF mit PREFA-Verbundplatten zu Ende. Beiträge zur gesamten Reihe finden Sie in unserem Newsbereich

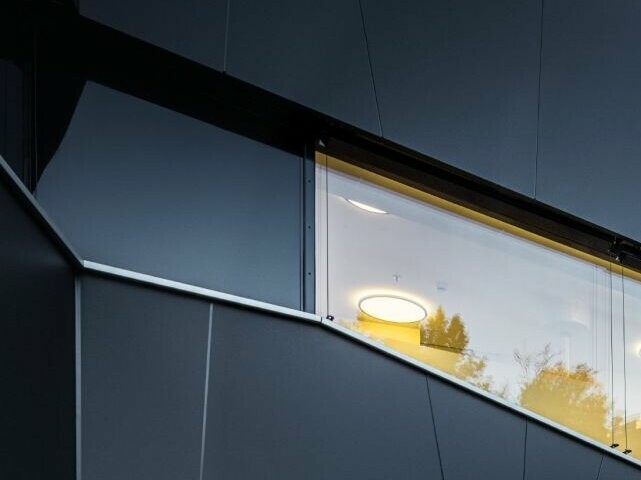

Fassade mit schwarzgrauer Aluminium-Verbundplatte der zentralen Notaufnahme in Wien.

Schritt für Schritt

Tipps & Tricks PREFABOND: Aluminium Verbundplatte

Weitere interessante Artikel zur PREFABOND Fassadengestaltung finden Sie auf folgender Übersichtsseite.

Über den Autor

Thomas Weiß ist Zimmermeister und für die Schulungen in der PREFA Academy in Neu-Ulm verantwortlich. Zudem vertritt er die Firma PREFA beim Fachverband vorgehängte hinterlüftete Fassade (FVHF) als Mitglied.
