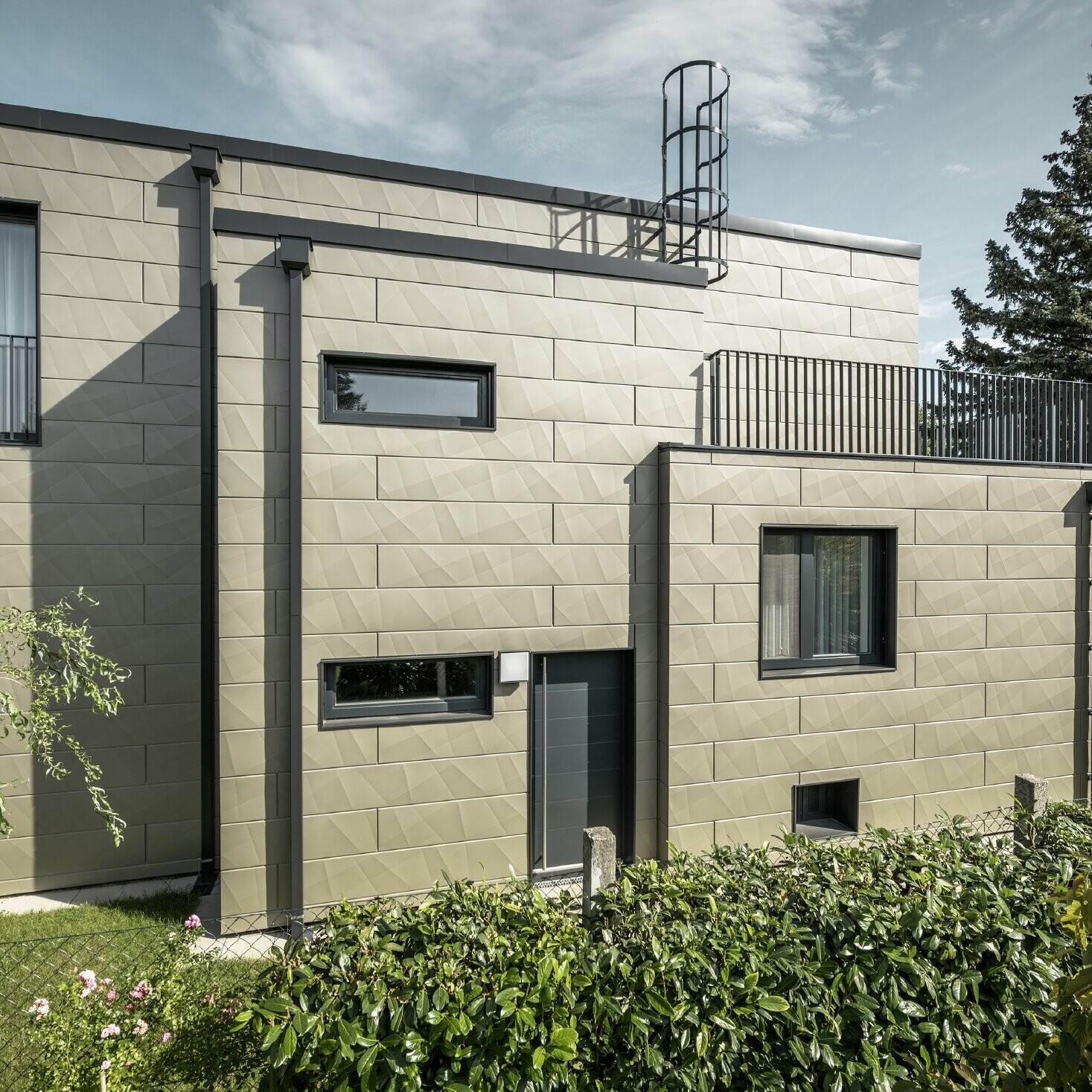

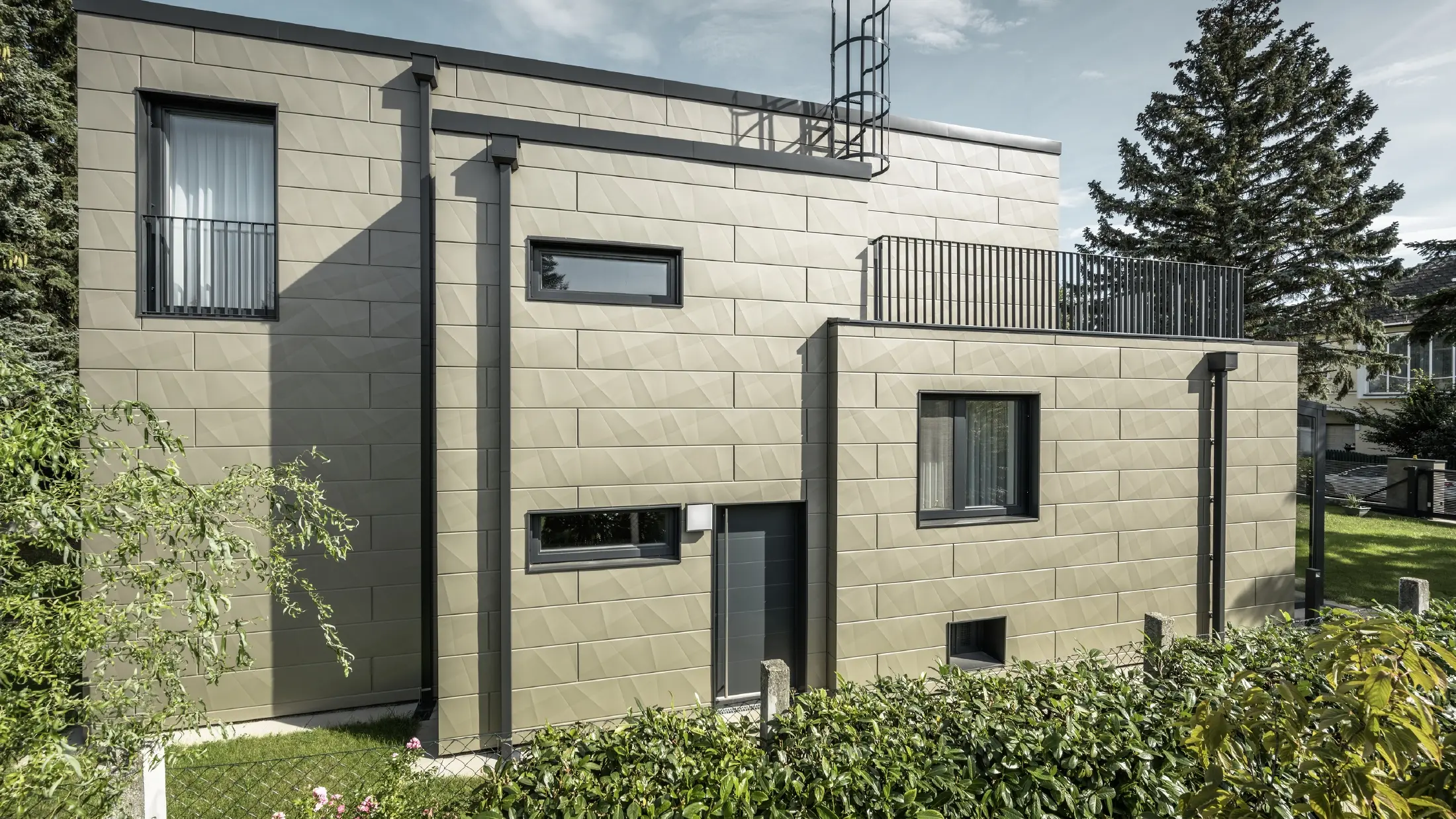

Neubau mit Flachdach, die Fassade ist mit dem Siding.X PREFA Fassadenpaneel mit Kantungen in Bronze verkleidet, die Einfassungen, sowie das eckige Ablaufrohr, das PREFA Quadratrohr sind in Anthrazit gemacht.,

Quadratrohr

Quadratisch, praktisch, schön! Das innovative Dachentwässerungssystem für moderne Architektur.

+5
weiterlesen

Das quadratische Komplettsystem aus Aluminium setzt neue Maßstäbe in der Dachentwässerung. Es ist durch das reduzierte und elegante Design optimal für den Einsatz bei modernen Bauwerken geeignet. Der Wasserablauf kann so architektonisch perfekt integriert werden und ist eine Verschönerung für jedes Objekt. Die innovativen Aluminiumprodukte sind nicht nur besonders robust, sondern auch optisch ein Hingucker. Durch Halterungen auf der Rückseite fügen sich die Quadratrohre geschickt in die Fassade ein – ohne sichtbare Befestigungen.

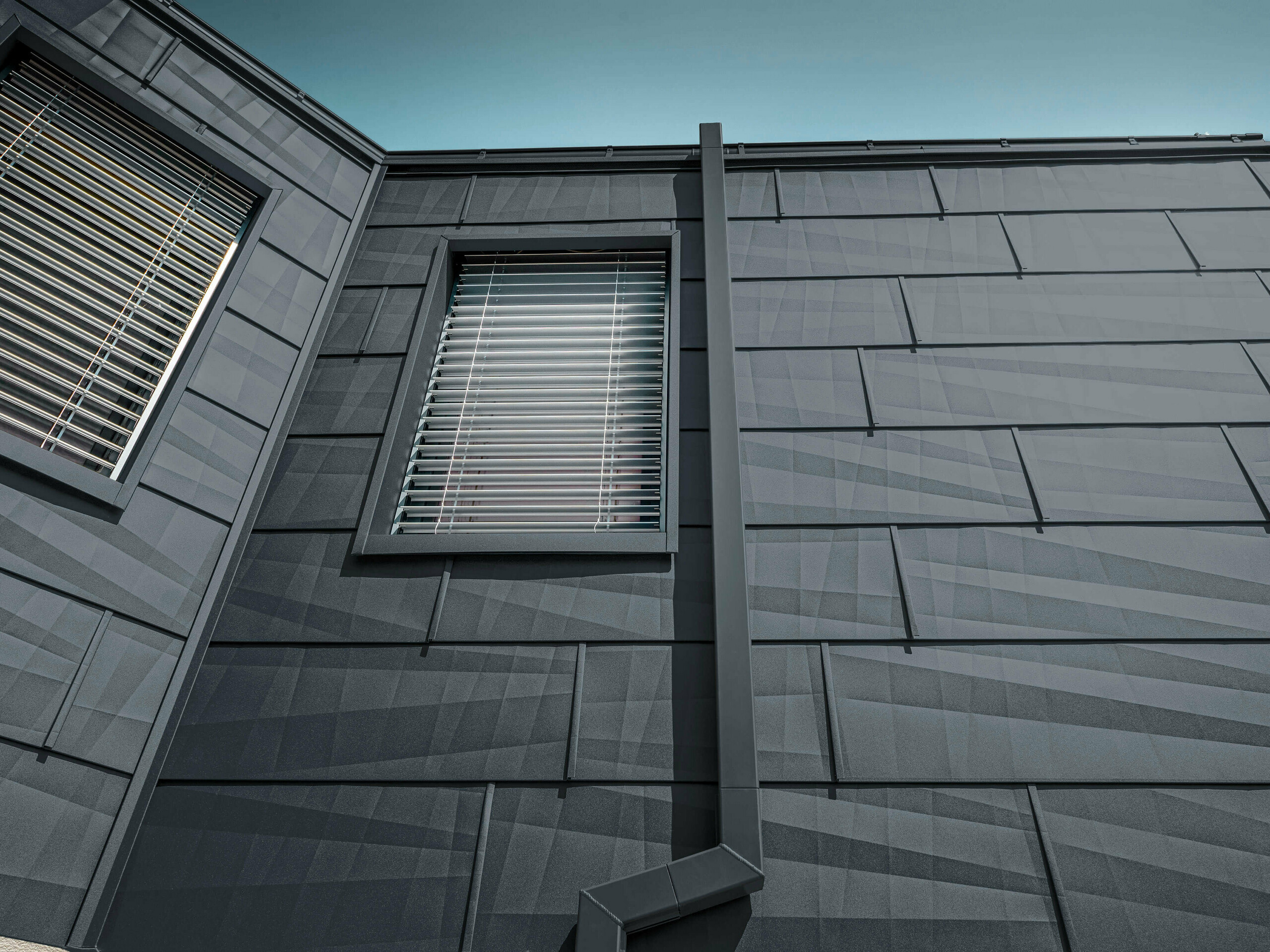

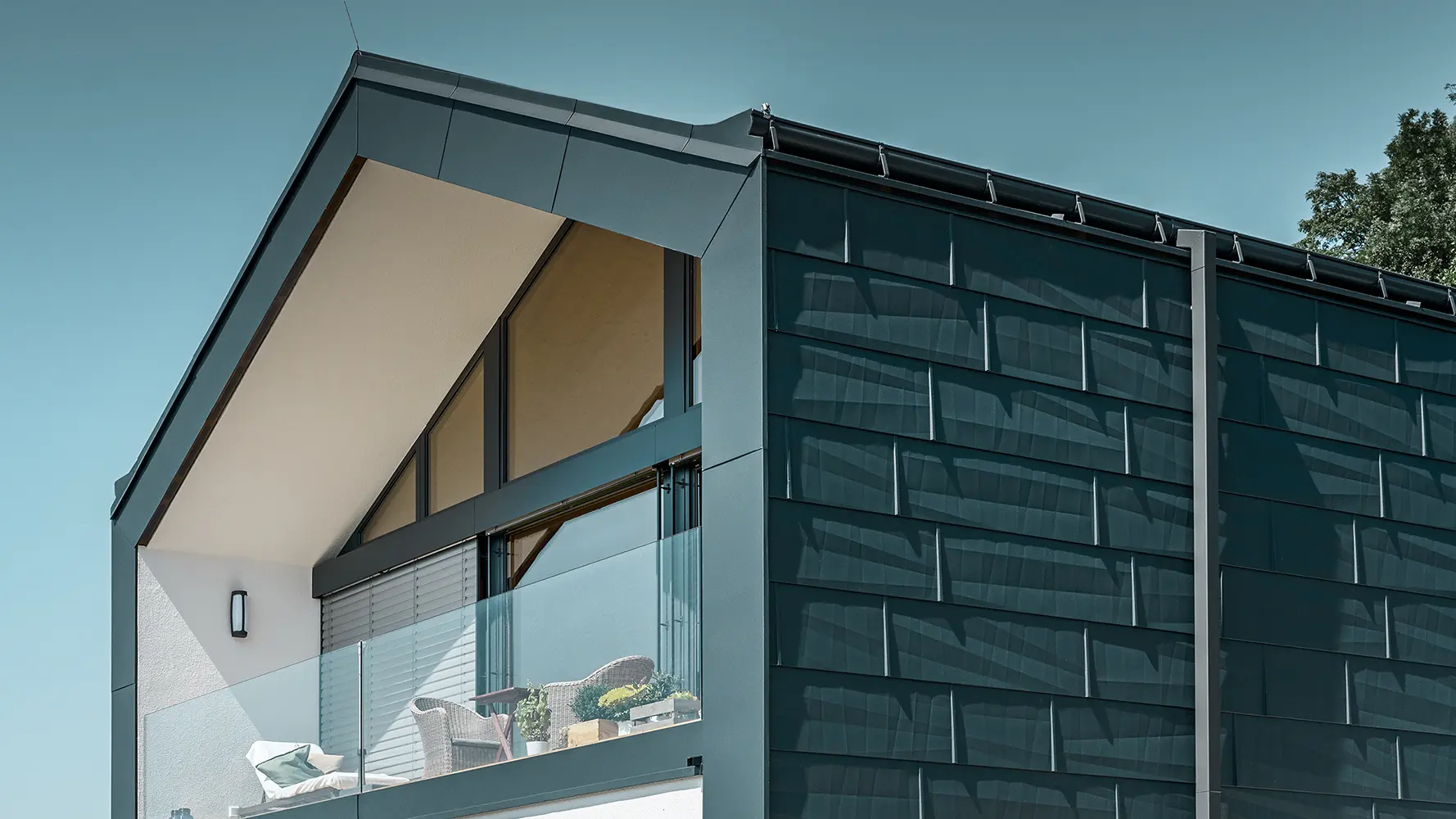

Fassade mit dem PREFA Fassadenpaneel FX.12 in Anthrazit verkleidet, Alu-Paneele an der Fassade mit dem eckigen Ablaufrohr, dem Quadratrohr, in Anthrazit von PREFA.

Vorteile des PREFA Quadratrohrs

Icon für Vorteile

Verdeckte Befestigung

durchgehende Aufnahme für Halteklemmen auf der Rückseite

Icon für Vorteile

Reduziertes und elegantes Design

für den Einsatz bei modernen Bauwerken geeignet

Icon für Vorteile

Robuste Ausführung

durch 1,6 mm dicke und pulverbeschichtete Strangpressprofile

Icon für Vorteile

Verdeckte Befestigung

durchgehende Aufnahme für Halteklemmen auf der Rückseite

Icon für Vorteile

Reduziertes und elegantes Design

für den Einsatz bei modernen Bauwerken geeignet

Icon für Vorteile

Robuste Ausführung

durch 1,6 mm dicke und pulverbeschichtete Strangpressprofile

Icon für Vorteile

Kein Ausschwemmen von Schwermetallen

Icon für Vorteile

40 Jahre Garantie

auf das Material Aluminium

Icon für Vorteile

Kein Ausschwemmen von Schwermetallen

Icon für Vorteile

40 Jahre Garantie

auf das Material Aluminium

Robuste Ausführung

Die innovativen Aluminiumprodukte überzeugen durch ihre robuste Ausführung. So ist das quadratische Ablaufrohr mit 80 mm bzw. 100 mm Seitenlänge aus 1,6 mm dicken, pulverbeschichteten Strangpressprofilen ideal für jedes Bauvorhaben geeignet.

Indirekte Befestigung

Neben dem neuartigen Design unterstreicht besonders die verdeckte Befestigung durch die Halteklemme mit M10-Gewinde auf der Rückseite das reduzierte Erscheinungsbild an der Fassade.

Das perfekt abgestimmte Zubehörsortiment unterstützt die einfache und rasche Montage am Gebäude.

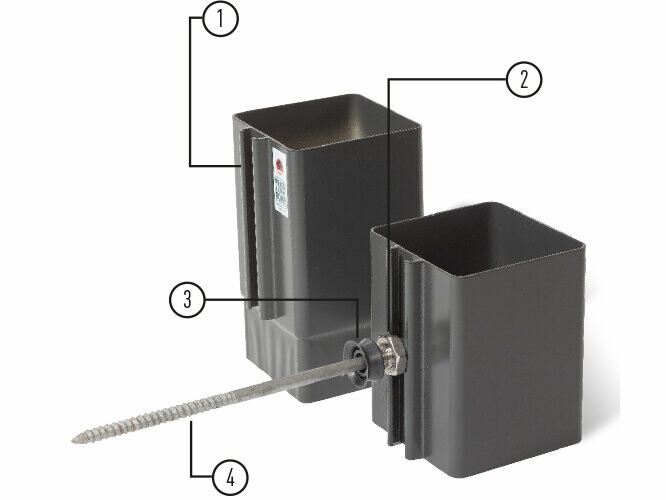

  1. durchgehende Aufnahme für Halteklemme
  2. Halteklemme
  3. Abdeckkappe
  4. Schlagschraubdorn feuerverzinkt lt. Norm
Das Bild zeigt das PREFA Quadratrohr auf der Rückseite mit der durchgehenden Aufnahmeleiste für die Halteklemme, verdeckte Befestigung des Ablaufrohres

Experten-Tipp: Regenwasser sinnvoll nutzen : Auch im Garten Geld und Ressourcen sparen.

Das wertvolle Regenwasser muss nicht ungenutzt versickern oder direkt in die Kanalisation geleitet werden. Regenwasser eignet sich nämlich perfekt zum Gießen der Pflanzen, da es frei von Kalk ist. Um das Regenwasser als Gießwasser nutzen zu können, empfiehlt sich der PREFA Wassersammler für das Quadratrohr: Dieser leitet das Regenwasser in eine Regentonne um. Gut zu wissen: Ist die Regentonne voll, läuft das Wasser im Ablaufrohr ab und das Überlaufen des Auffangbehälters wird so verhindert.

Aber aufgepasst: Regenwasser, welches über bestimmte Dach- und Entwässerungsmaterialien (z. B. Kupfer oder Zink) fließt, sollte nur eingeschränkt genutzt werden. Haben Sie große Kupfer- oder Zinkflächen, sollten Sie das Regenwasser prüfen, ob es mit Schwermetallen verunreinigt ist. Auch Dächer aus Teerpappe mit Bitumenabdichtung könnten für Pflanzen, Gartenteich oder Umwelt möglicherweise schädlich sein. Informieren Sie sich am besten beim Hersteller!

Das eckige Komplettsystem für Ihre Dachentwässerung

Ganz egal, ob das Quadratrohr in Kombination mit einem Wasserfangkasten oder einer Speiereinmündung zur Entwässerung eines Flachdaches oder in Kombination mit den vorgehängten Kastenrinnen zur Entwässerung eines Steildaches zur Anwendung kommt, bei PREFA erhalten Sie wie gewohnt ein umfassendes Komplettsystem.

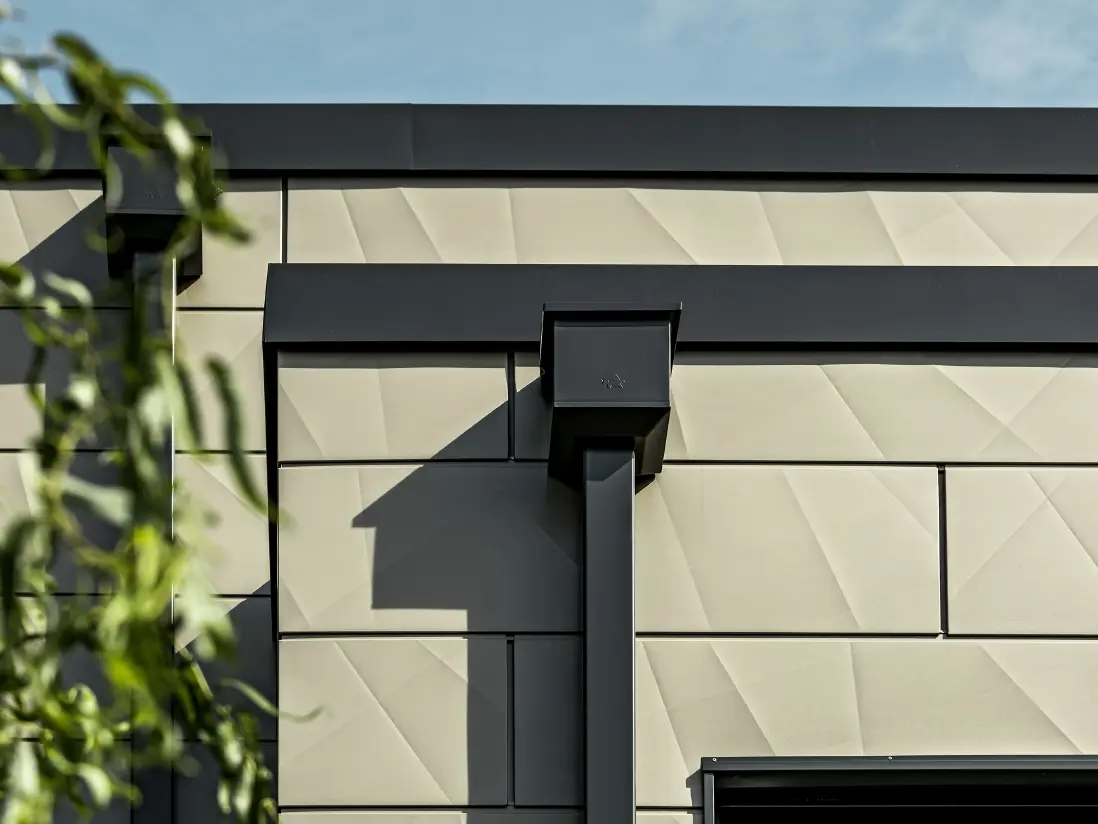

Modernes Einfamilienhaus mit Flachdach und schmalen Fenstern. Die Fassade ist mit der PREFA Siding.X Fassade im faltigen Look in der Farbe Bronze verkleidet. Die Anschlüsse wurden in Anthrazit gemacht. Zur Dachentwässerung dient das PREFA Quadratrohr mit dem dazu passenden Wasserfangkasten in Anthrazit.

PREFA Quadratrohr in Anthrazit mit Wasserfangkasten an einer Siding.X-Fassade in Bronze

Farbtabelle des PREFA Quadratrohrs

Das PREFA Quadratrohr ist standardmäßig in den P.10 Farben Braun, Anthrazit, Hellgrau lagernd.
In den Farben P.10 Schwarz, P.10 Prefaweiß, P.10 Nussbraun, P.10 Dunkelgrau und in allen weiteren (RAL-)Farben auf Bestellung verfügbar. Bitte Lieferzeiten und Aufpreise berücksichtigen.

Farbübersicht (9)

Farbe

Bezeichnung

~ RAL

01 Braun

P.10 braun

7013

02 Anthrazit

P.10 anthrazit

7016

03 Schwarz

P.10 schwarz

9005

07 Hellgrau

P.10 hellgrau

7005

10 Prefaweiß

P.10 prefaweiß

9002

11 Nussbraun

P.10 nussbraun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 dunkelgrau

7043

12 Silbermetallic

silbermetallic

9006

13 naturblank

naturblank

Hinweise

  • Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
  • Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Patinagrün, Eiche natur, Patinagrau, Walnuss braun und Eiche beige-grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
  • Bei Metallicfarben können Farbdifferenzen auftreten.
  • Naturblank: Veränderungen der Oberflächenoptik durch Verarbeitung und Umwelteinflüsse unterliegen nicht der Gewährleistung. Hinweisblatt beachten.
  • Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.

Technische Informationen

Quadratrohr-Dimensionen (Stücklängen 3.000 mm, 1.500 mm und 600 mm)

100 × 100 mm (quadratisch)
80 × 80 mm (quadratisch)

Radien an PREFA Kastenrinnen angepasst

Stärke Quadratrohr

1,6 mm

Mit durchgehender Aufnahme für Halteklemme (Funktion wie Schelle)

Planung & Anwendung

Hier finden unsere Spengler und Architekten Ausschreibungstexte und Details zum PREFA Quadratrohr als Download. Verlegerichtlinie und Montagehinweise für Dachentwässerung, ÖNORM-Leitfaden, Infoblätter zur Dachentwässerung und eine Berechnungshilfe zur Dimensionierung der Dachentwässerung finden unsere Verlegepartner im Servicebereich. (Nur für Spengler- und Dachdecker-Partnerbetriebe – halten Sie bitte Ihre Zugangsdaten bereit. Sie haben noch keine Zugangsdaten? Dann wenden Sie sich an Ihren zuständigen Gebietsverkaufsleiter.)

Zubehör

Das perfekt abgestimmte Zubehörsortiment kommt aus einer Hand und unterstützt eine einfache und rasche Montage am Gebäude. Die Radien der quadratischen Ablaufrohre sind an die Radien der Kastenrinnen angepasst. Verschiedene Rohrbögen mit 72°, Speiereinmündungen und Wasserfangkästen mit eckigem Abgang ergeben ein von A bis Z durchdachtes, schlüssiges Entwässerungssystem.

Eine vollständige und detaillierte Auflistung der Zubehörprodukte entnehmen Sie bitte unserer Preisliste oder dem PREFA Webshop (nur für Verarbeiter-Betriebe).

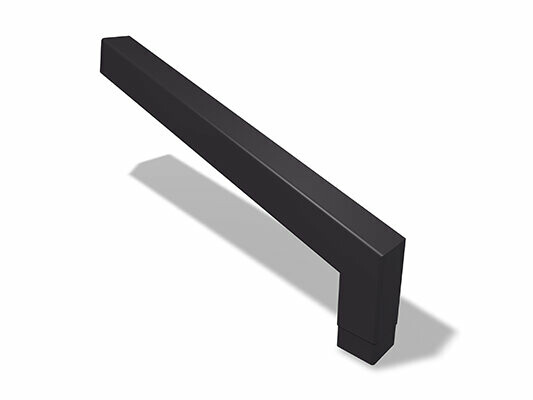

Quadratrohrbogen 72° (lang)

□ 80, 100; Abmessungen 1.000 × 196 mm (sichtbar)

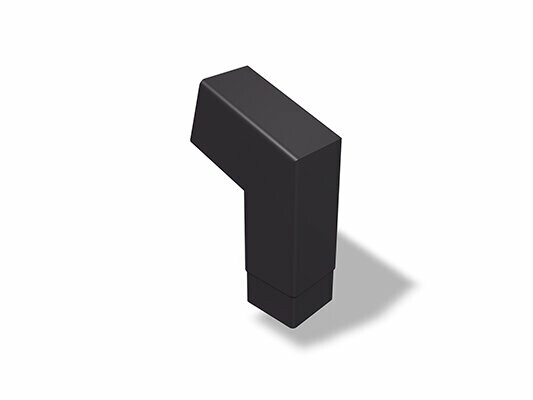

Quadratrohrbogen 72° (kurz)

□ 80, 100; Abmessungen 196 × 196 mm (sichtbar)

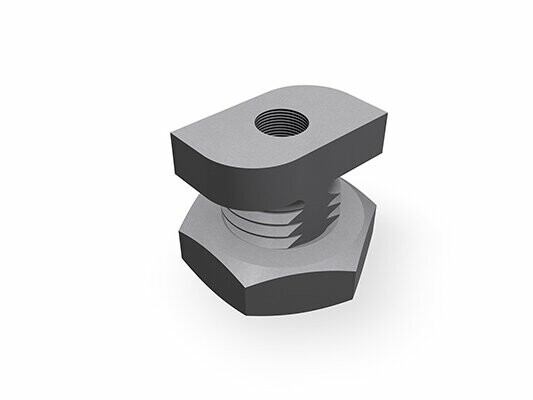

Quadratrohr-Halteklemme

zur Befestigung vom Quadratrohr mit M10 Gewinde ohne Dorn

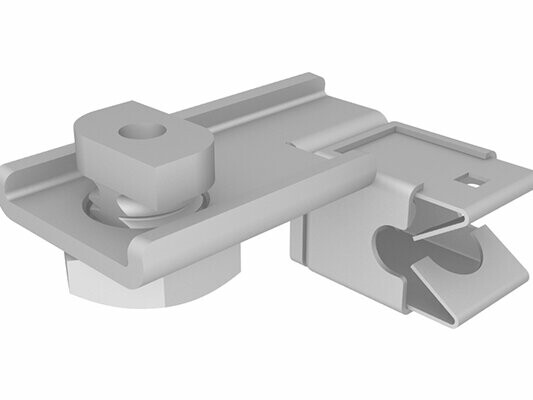

Quadratrohr-Blitzschutzklemme

mit integriertem Niro-Clip als Leitungshalter inkl. Halteklemme zur Befestigung; Leitungshalter für Drahtbefestigung ⌀ 8 – 12 mm

PREFA Wasserfangkasten für das PREFA Quadratrohr

Quadratrohr-Wasserfangkasten

□ 80, 100

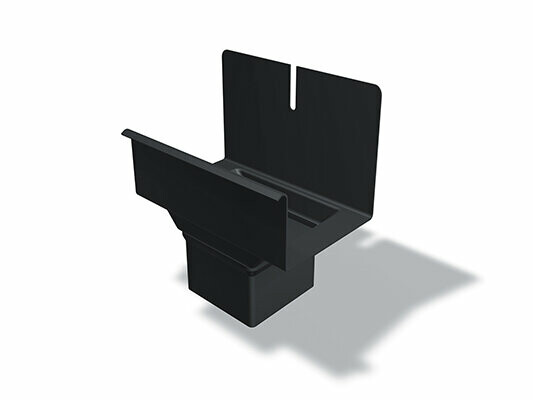

Quadratrohrkessel

□ 80/250, □ 80/333, □ 100/333, □ 100/400

PREFA Speiereinmündung für das Quadratrohr

Quadratrohr-Speiereinmündung

□ 80, 100; passend für HT Rohr NW 75 bzw. 110

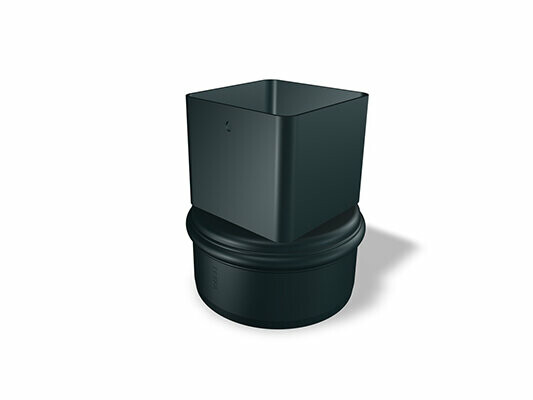

Quadratrohrmuffe 80

□ 80 ⌀ 98 mm, □ 80 ⌀ 115 mm

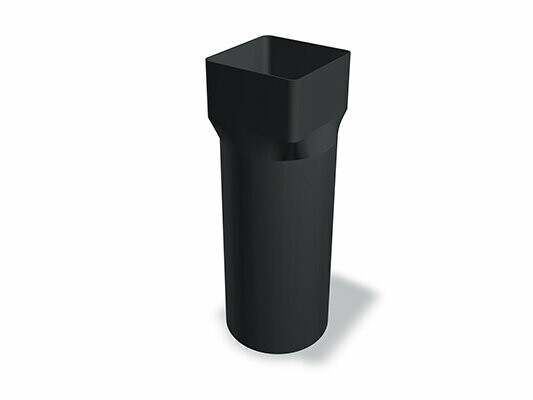

Quadratrohrmuffe 100

□ 100 ⌀ 98 mm, □ 100 ⌀ 115 mm

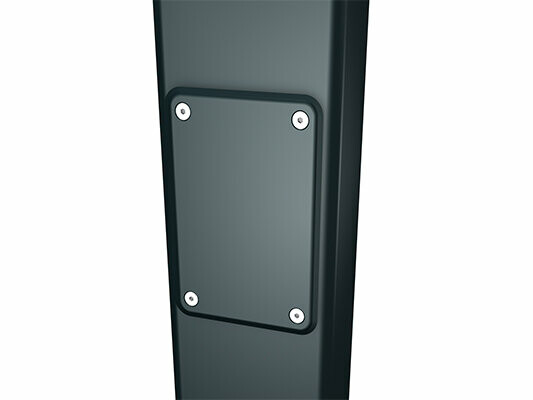

Quadratrohr mit Reinigungsöffnung

□ 80, 100

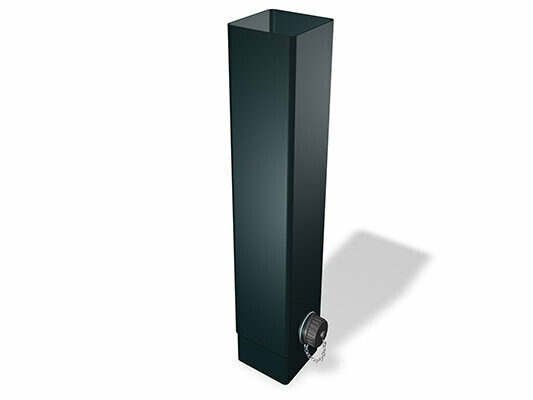

Wassersammler für Quadratrohr

□ 100
