DACHSYSTEME DACHPANEEL FX.12

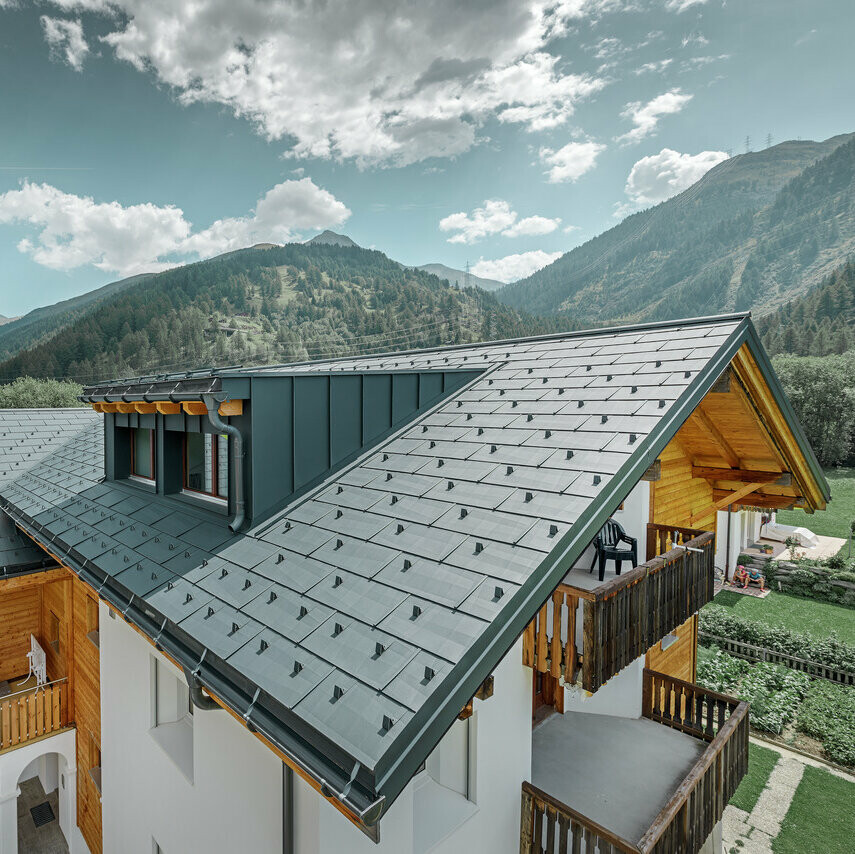

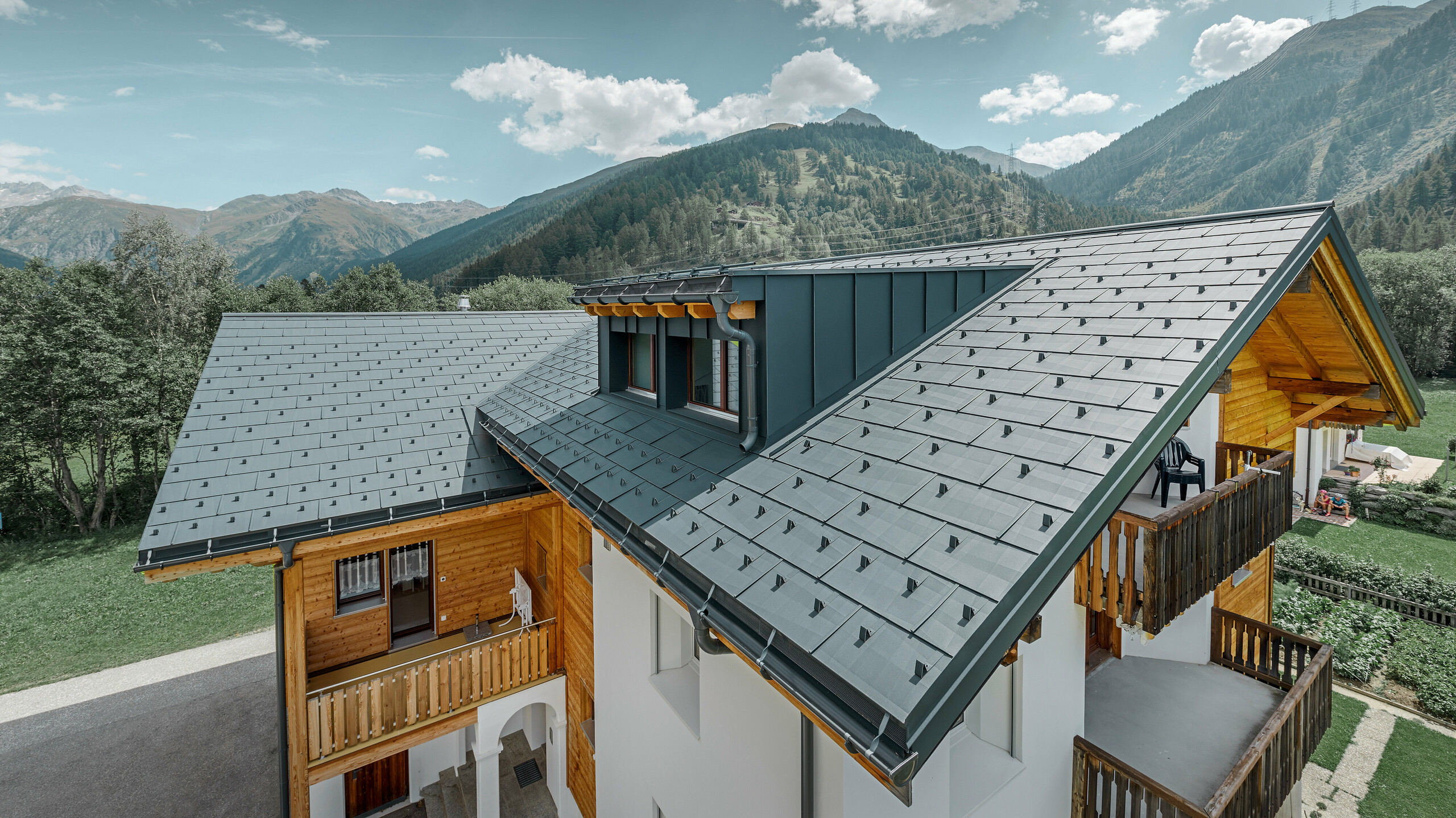

Talstation der Seilbahn Seiseralm; Die Talstation wurde mit dem PREFA Fassadenpaneel FX.12 in Braun aus Aluminium verkleidet. Detailansicht eines Wohnhauses mit Gaube mit dem PREFA Dachpaneel FX.12 in Anthrazit eingedeckt Referenzobjekte PREFA Dachsysteme Dachpaneel FX.12 03 Schwarz (Eigenfarbe) Referenzobjekte PREFA Dachsysteme Dachpaneel FX.12 04 ziegelrot (ähnlich RAL 8004) Referenzobjekte PREFA Dachsysteme Dachpaneel FX.12 05 oxydrot (ähnlich RAL 3009) Referenzobjekte PREFA Dachsysteme Dachpaneel FX.12 06 moosgrün (ähnlich RAL 6005) Referenzobjekte PREFA Dachsysteme Dachpaneel FX.12 07 hellgrau (ähnlich RAL 7005) Referenzobjekte PREFA Dachsysteme Dachpaneel FX.12 11 nussbraun (Eigenfarbe) Referenzobjekte PREFA Dachsysteme Dachpaneel FX.12 43 steingrau (Eigenfarbe)
Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 01 braun (Eigenfarbe) P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 02 anthrazit (ähnlich RAL 7016) P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 03 Schwarz (Eigenfarbe) P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 04 ziegelrot (ähnlich RAL 8004) P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 05 oxydrot (ähnlich RAL 3009) P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 06 moosgrün (ähnlich RAL 6005) P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 07 hellgrau (ähnlich RAL 7005) P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 11 nussbraun (Eigenfarbe) P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 43 steingrau (Eigenfarbe) P.10
VERFÜGBARE FARBEN

DACHPANEEL FX.12 – INFORMATIONEN

Cleveres Design trifft auf technische Raffinesse! Durch die unregelmäßige Kantung entsteht (je nach Sonnenstand) ein lebendiges Spiel mit Licht und Schatten.

Doch die Kantung hat noch eine wichtigere Funktion: Sie versteift die Paneele und sorgt für noch größere Widerstandskraft. Eine weitere Besonderheit ist der konische Winkelfalz, welcher gleich mehrere Nutzen hat:

  • Aufnahme der anfallenden Querdehnung

WEITERE VORTEILE VOM DACHPANEEL FX.12:

DACHPANEEL FX.12 – TECHNISCHE INFOS

GRÖSSE:

1400 × 420 mm (lang) = 1,7 Stk./m²

700 × 420 mm (kurz) = 3,4 Stk./m²

MATERIAL:
Aluminium 0,7 mm stark
SICHTSEITE:
Coil Coating
RÜCKSEITE:
Schutzlack
GEWICHT:
1 m² = ca. 2,4 kg -2,5 kg/m²
OBERFLÄCHE:
In neun Farben verfügbar
DACHNEIGUNG:
ab 17°
VERLEGUNG:
nur auf Vollschalung (mind. 24 mm stark)
Von 17° bis 25° Dachneigung oder bei einer Schneeregellast von 3,25 kN/m² (CH: Bezugshöhe 925 m) oder in den Geländekategorien 0, I oder II ist eine Verlegung auf Vollschalung mit Bitumentrennlage erforderlich ist eine Bitumentrennlage erforderlich.

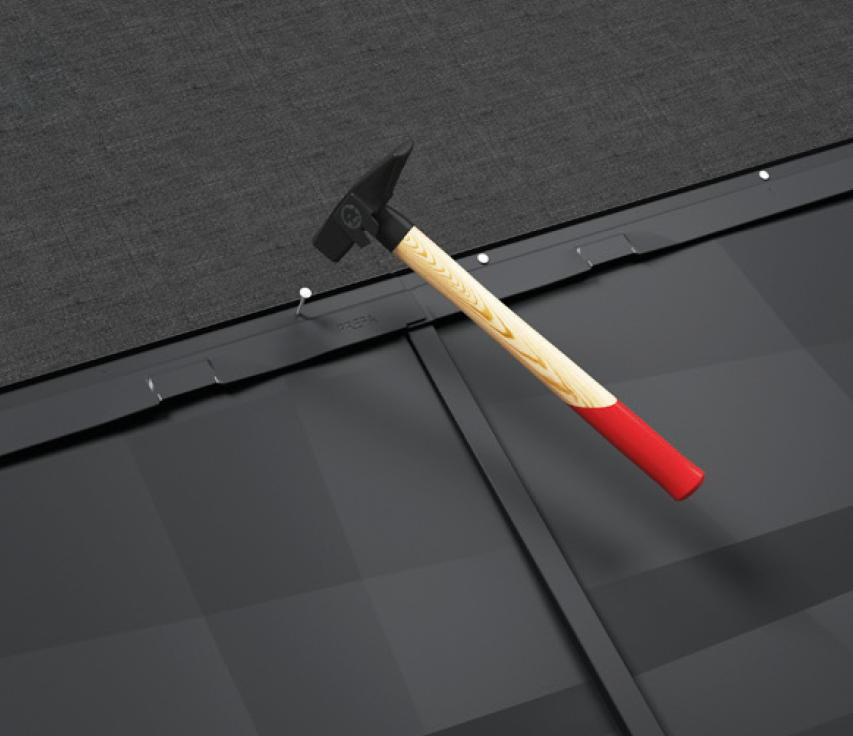

BEFESTIGUNG:
Montage ohne Patenthafte! 3 Nägel pro kurzem und 5 Nägel pro langem Paneel → 9 Nägel pro m² bei 2:1 in Stück bzw. 4:1 im Flächenverhältnis (lang:kurz)

DACHAUFBAU

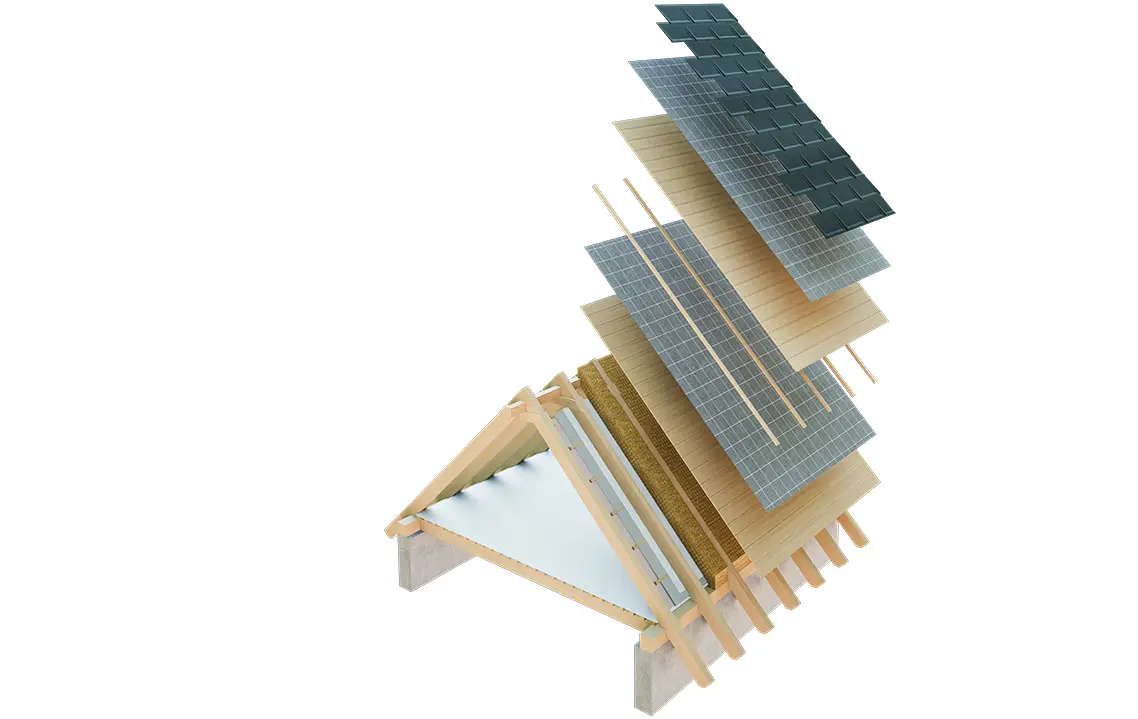

Dachbodenraum kann auch als Wohnraum genutzt werden

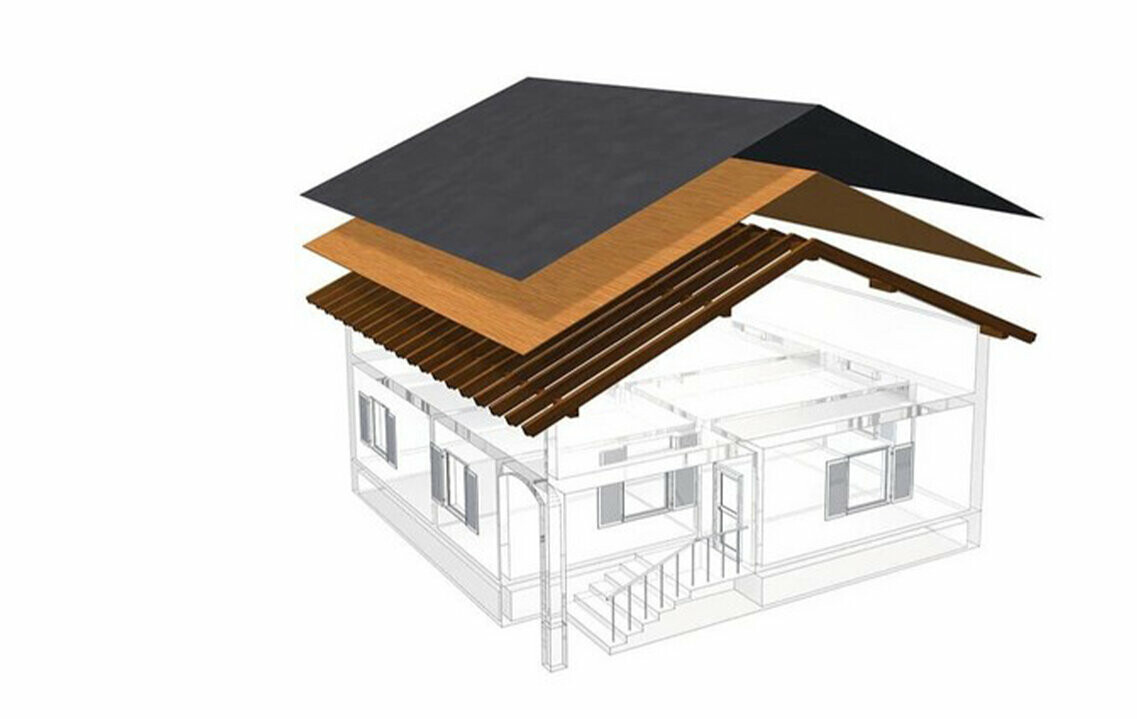

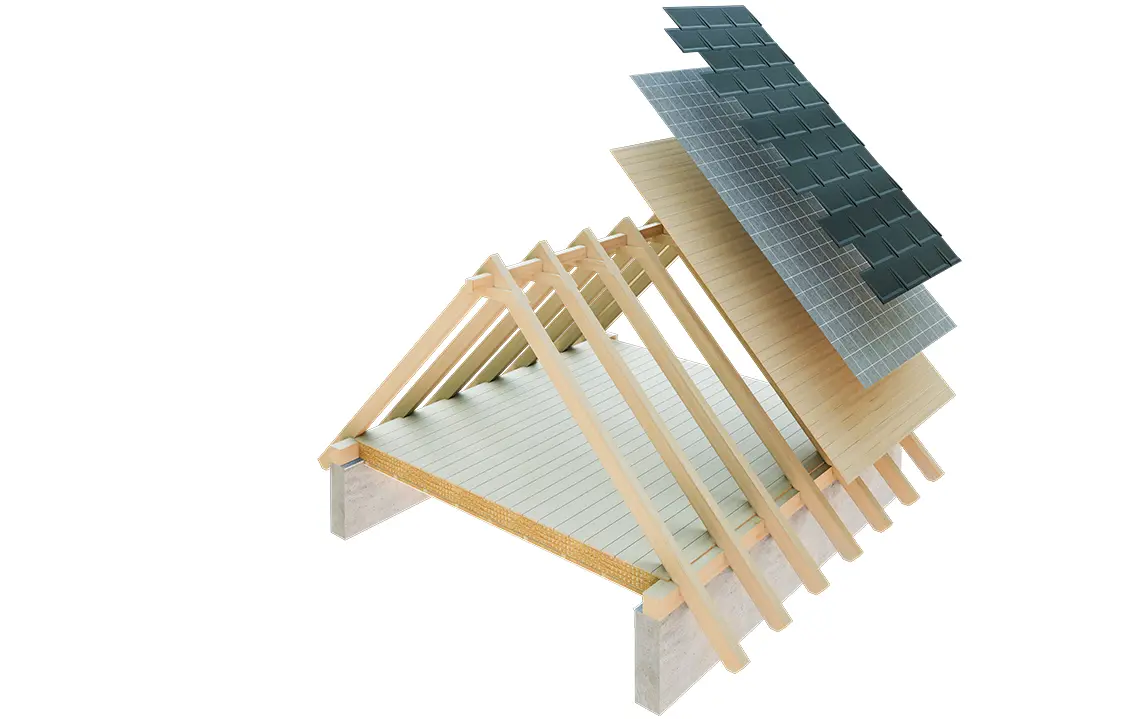

Dachbodenraum wird nicht für Wohnzwecke genutzt

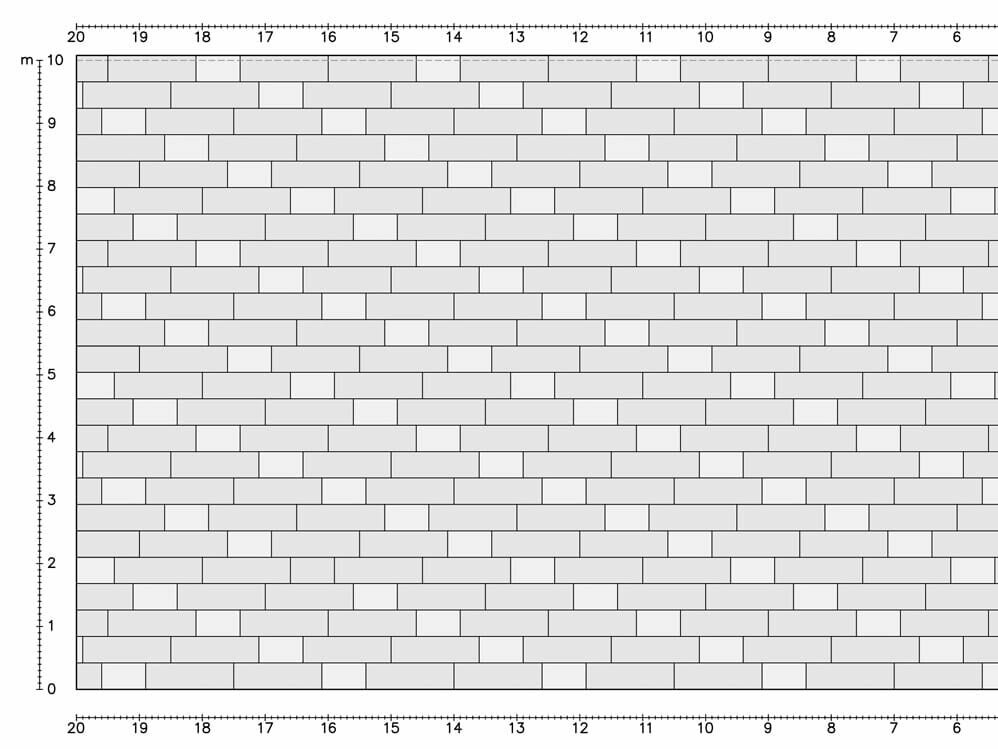

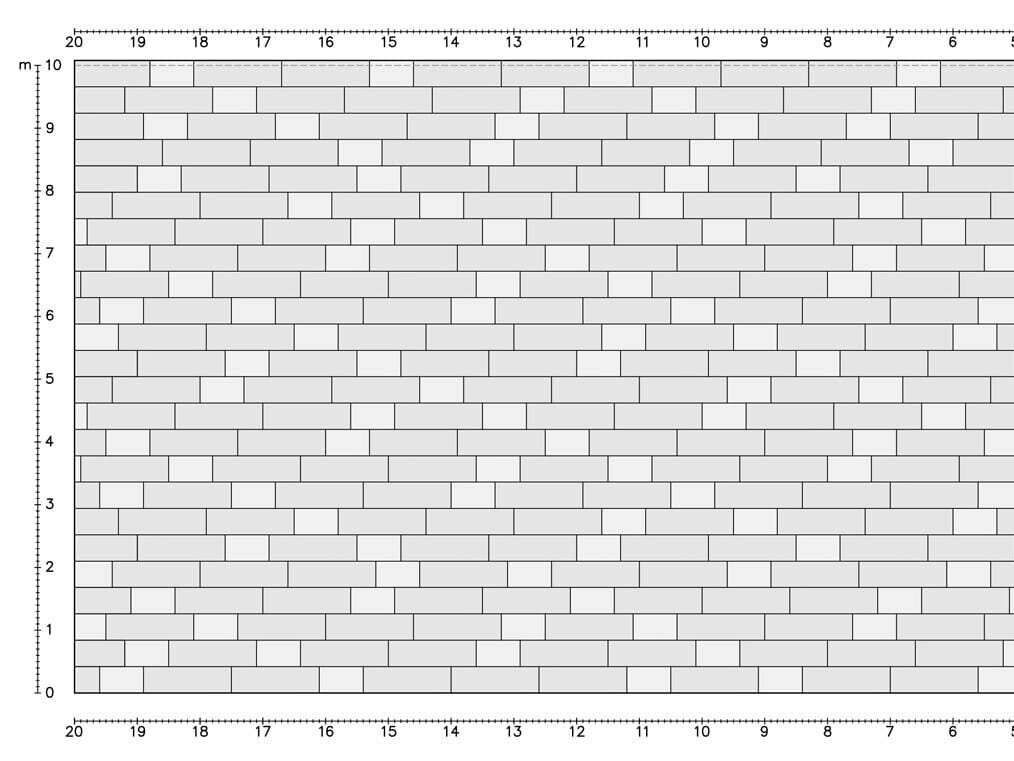

VERLEGBEISPIELE

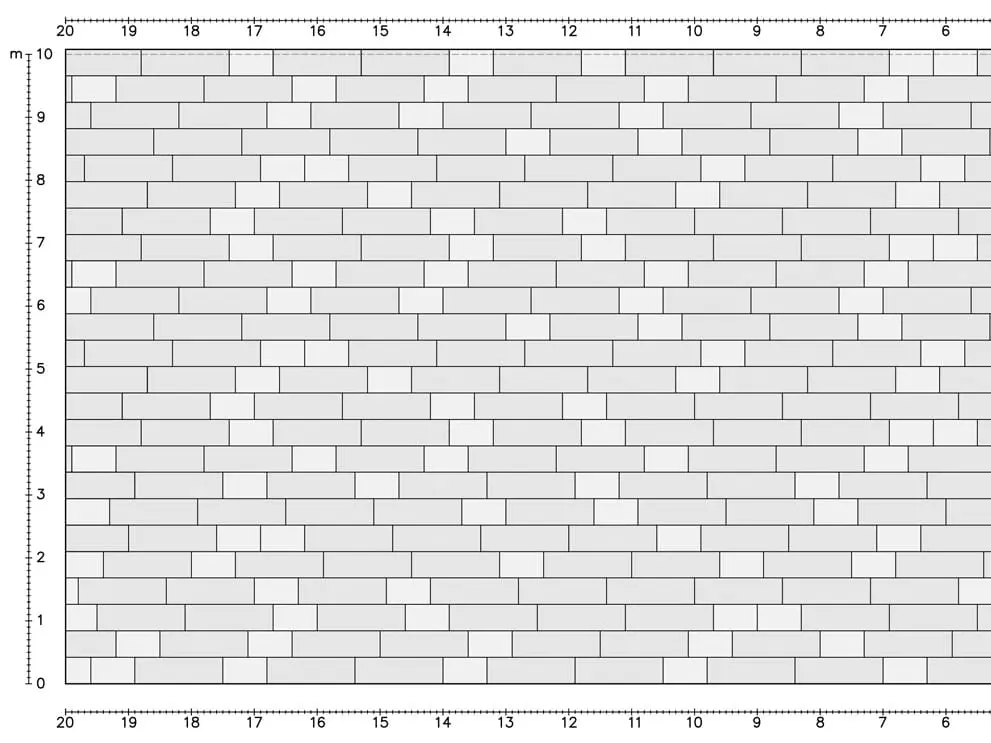

Verlegebeispiel 1

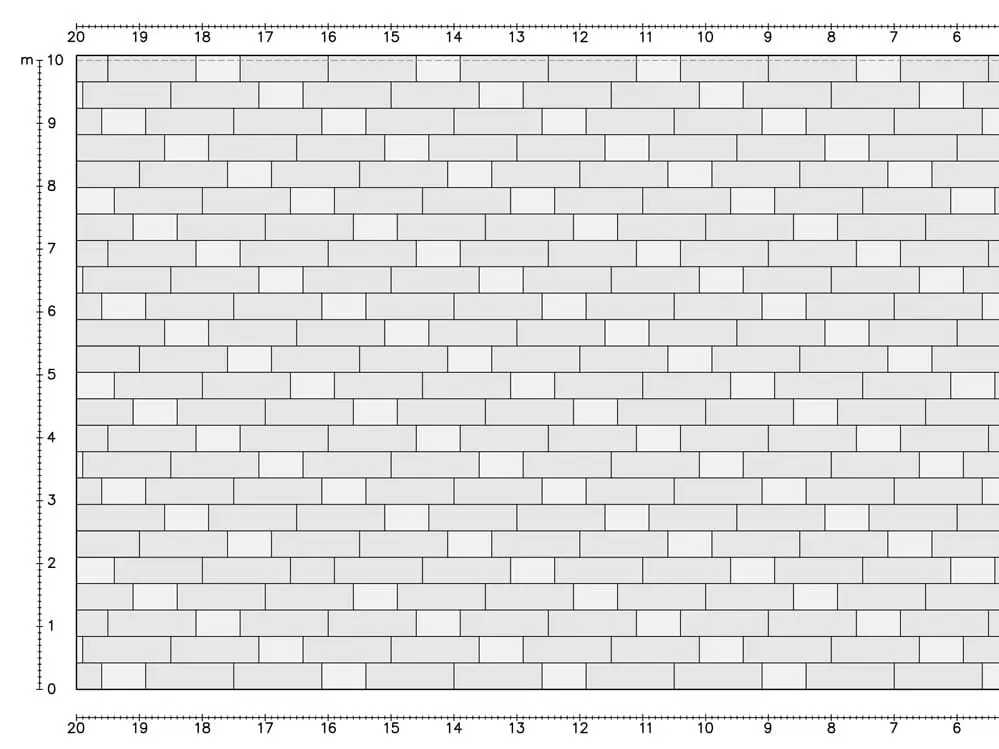

Verlegebeispiel 2

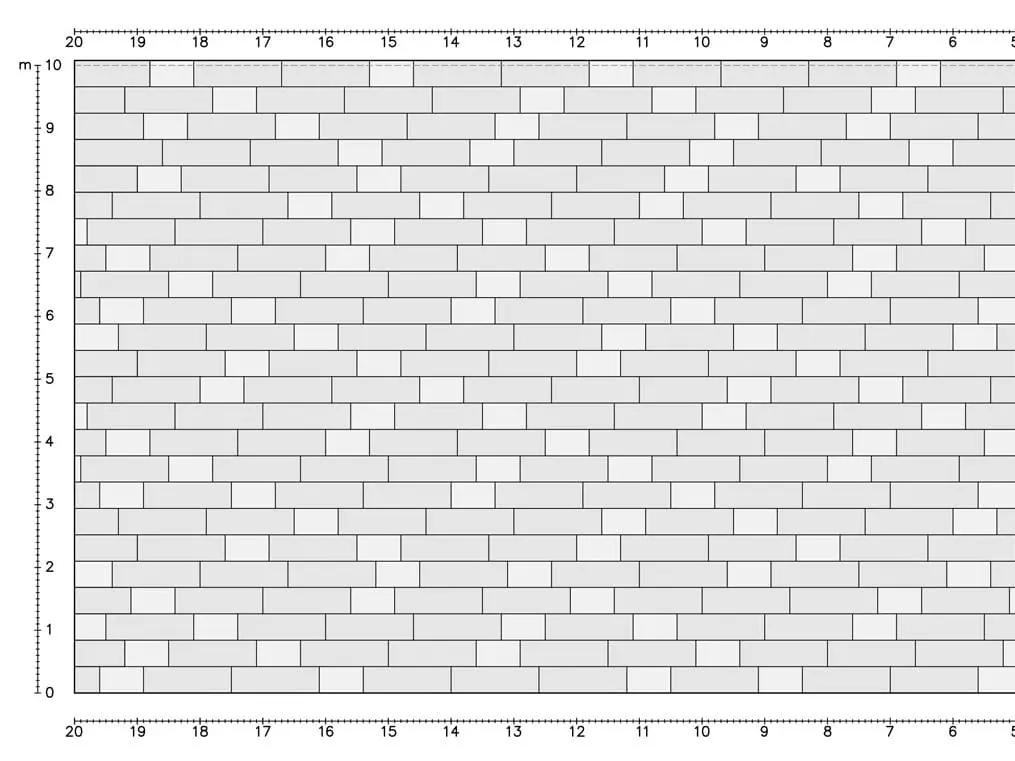

Verlegebeispiel 3

DACHPANEEL FX.12 – FARBTABELLE

DAS PRODUKT IST IN DEN FOLGENDEN FARBEN VERFÜGBAR

  ~ RAL ~ NCS
01 P.10 braun 7013 S 8005-Y20R
02 P.10 anthrazit 7016 S 8502-B
03 P.10 schwarz 9005 S 9000-N
04 P.10 ziegelrot 8004 S 4550-Y60R
05 P.10 oxydrot 3009 S 0530-Y90R
06 P.10 moosgrün 6005 S 7020-G
07 P.10 hellgrau 7005 S 6000-N
11 P.10 nussbraun 8019 S 8005-Y80R
43 P.10 steingrau¹ 7031 S 6005-R80B
01 P.10 braun
~ RAL
7013
~ NCS
S 8005-Y20R
02 P.10 anthrazit
~ RAL
7016
~ NCS
S 8502-B
03 P.10 schwarz
~ RAL
9005
~ NCS
S 9000-N
04 P.10 ziegelrot
~ RAL
8004
~ NCS
S 4550-Y60R
05 P.10 oxydrot
~ RAL
3009
~ NCS
S 0530-Y90R
06 P.10 moosgrün
~ RAL
6005
~ NCS
S 7020-G
07 P.10 hellgrau
~ RAL
7005
~ NCS
S 6000-N
11 P.10 nussbraun
~ RAL
8019
~ NCS
S 8005-Y80R
43 P.10 steingrau¹
~ RAL
7031
~ NCS
S 6005-R80B

¹ Die Farben P.10 steingrau, P.10 sandbraun, P.10 rostbraun, P.10 patina grün, Holz hell, Holz dunkel, patina grau und naturblank sind einer natürlichen Farbgebung nachempfunden und unterliegen somit einer geringen Schwankungsbreite, die den Produkten ihren unverwechselbaren Charakter gibt.

DACHPANEEL FX.12 – ZUBEHÖR

HIER FINDEN SIE EINE LISTE MIT DEM ZUBEHÖR ZUM PRODUKT

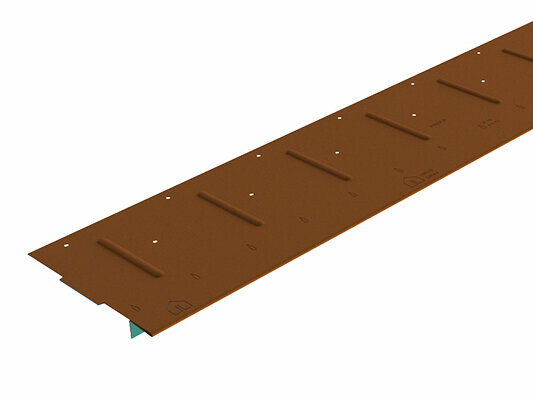

PREFA Saumstreifen für Dachschindel, Dachschindel DS.19, Dachrauten, FX.12 und R.16

PREFA SAUMSTREIFEN FÜR DACHSCHINDEL, DACHSCHINDEL DS.19, DACHRAUTEN, FX.12 UND R.16

1800 × 158 × 1,00 mm, vorgelocht

PREFA Vogelschutzgitter

PREFA VOGELSCHUTZGITTER

125 × 2.000 × 0,7 mm, mit Rundlochung Ø 5/7 mm

PREFA Lüftungsband

PREFA LÜFTUNGSBAND

mit Quadratlochung 6 mm, in den Farben braun/anthrazit und hellgrau/hellgrau, Dimensionen: 1,00 × 250 mm und 1,00 × 333 mm

PREFA Einlaufblech

PREFA EINLAUFBLECH

230 × 2.000 × 0,70 mm

PREFA Ortgangstreifen

PREFA ORTGANGSTREIFEN

95 × 2.000 × 0,70 mm, mit Haftstreifen

PREFA Sicherheitskehle

PREFA SICHERHEITSKEHLE

3.000 mm, mit Doppelfalz gekantet

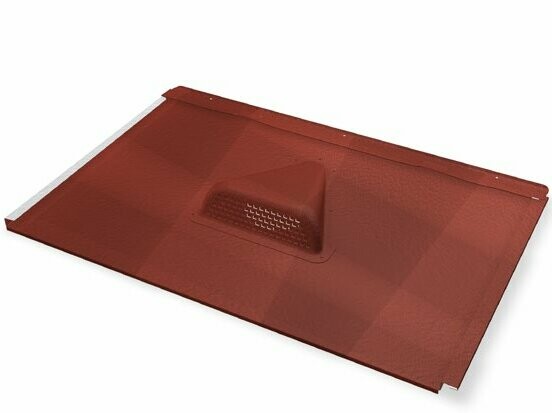

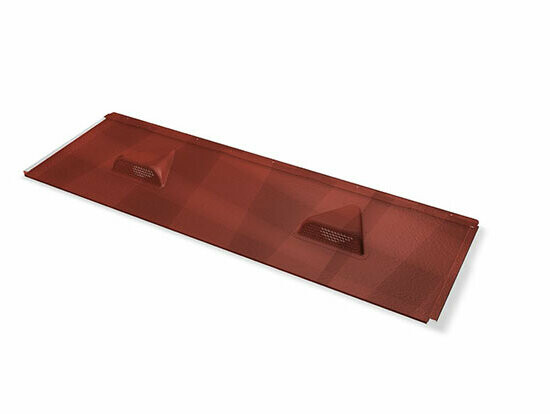

PREFA Froschmaullukenhaube

PREFA FROSCHMAULLUKENHAUBE

Zum Aufnieten, Lüftungsquerschnitt ca. 30 cm²

PREFA Grat- und Firstreiter

PREFA GRAT- UND FIRSTREITER

500 × 1,00 mm

PREFA Gratreitervorkopf

PREFA GRATREITERVORKOPF

PREFA Jet-Lüfter

PREFA JET-LÜFTER

3.000 × 1,00 mm, 1.200 × 1,00 mm, für Kaltdächer, für alle Sparrenlängen geeignet

PREFA Jet-Lüfter-Vorkopf

PREFA JET-LÜFTER-VORKOPF

PREFA Dachluke

PREFA DACHLUKE

Innenmaß 595 × 595 mm, ab 12° Dachneigung, komplett mit Holzrahmen, Anspreizstange mit Federsplint und 6 mm Doppelsteg-Lichtplatte

PREFA Einfassung für Velux-Dachflächenfenster

PREFA EINFASSUNG FÜR VELUX-DACHFLÄCHENFENSTER

in vielen Abmessungen verfügbar

PREFA Einfassung für Roto-Dachflächenfenster

PREFA EINFASSUNG FÜR ROTO-DACHFLÄCHENFENSTER

in vielen Abmessungen verfügbar

PREFA Einzeltritt

PREFA EINZELTRITT

bestehend aus zwei Fußteilen und Flächendichtung und Einzeltritt, inkl. Befestigungsmaterial, verstellbar für Dachneigungen von 12°-60°. Nach DIN EN 516-1-A

PREFA Laufstegstütze auf einem Fußteil

PREFA LAUFSTEGSTÜTZE AUF EINEM FUSSTEIL

250 mm, Dachneigung 5°-55°

PREFA Laufstegstütze auf zwei Fußteilen

PREFA LAUFSTEGSTÜTZE AUF ZWEI FUSSTEILEN

360 mm, Dachneigung 12°-55°

PREFA Laufsteg

PREFA LAUFSTEG

250 × 420 mm
250 × 600 mm
250 × 800 mm
250 × 1.200 mm
360 × 800 mm
360 × 1.200 mm

PREFA Laufstegverbinder

PREFA LAUFSTEGVERBINDER

PREFA Sicherheitsdachhaken nach EN 517B

PREFA SICHERHEITSDACHHAKEN NACH EN 517B

PREFA Sicherheitsdachhaken nach EN 517B

PREFA SICHERHEITSDACHHAKEN NACH EN 517B

auf Fußteilen

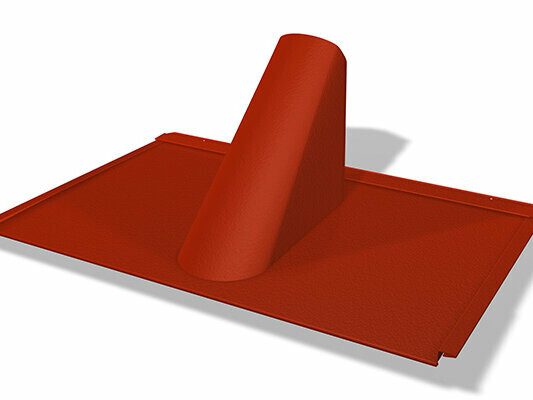

PREFA Einfassungsplatte für FX.12 und R.16

PREFA EINFASSUNGSPLATTE FÜR FX.12 UND R.16

für Rohrdurchführungen von Ø 80-125 mm und Dachneigungen von 17°-52°

PREFA Universaleinfassung

PREFA UNIVERSALEINFASSUNG

für Rohre Ø 40 - 120 mm, Dachneigung von 12° - 52°

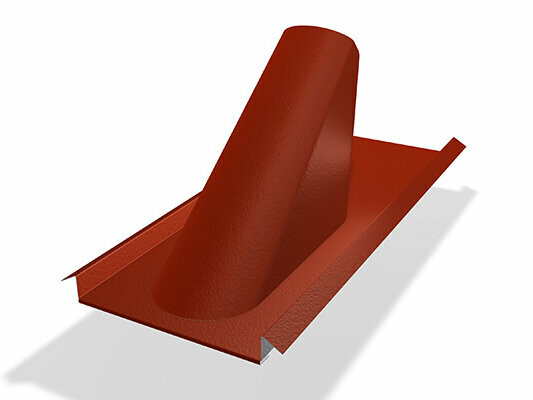

PREFA Einfassungsplatte zum Einfalzen

PREFA EINFASSUNGSPLATTE ZUM EINFALZEN

Dachneigung von 12° - 52°, Ø 80 - 125 mm

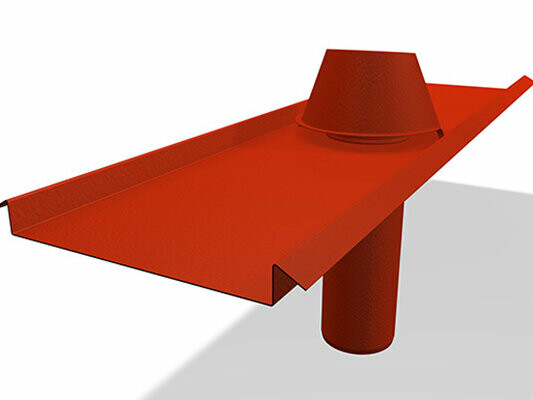

PREFA Entlüftungshaube

PREFA ENTLÜFTUNGSHAUBE

Dachneigung ab 12°, Ø 100 mm

PREFA Entlüftungsrohr

PREFA ENTLÜFTUNGSROHR

Ø 100 mm, Ø 120 mm, Einfassungsplatten
inkl. EPDM-Dichtung und Abdeckung

PREFA Faltmanschette 100

PREFA FALTMANSCHETTE 100

Ø 100 – 130 mm, dauerelastische EPDM Rohrmanschette für Dachdurchführungen

PREFA Unterlagsplatte

PREFA UNTERLAGSPLATTE

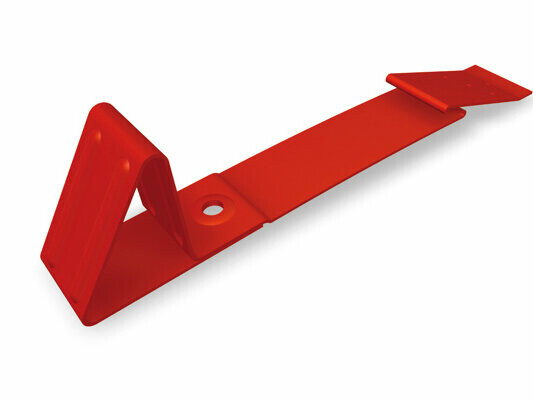

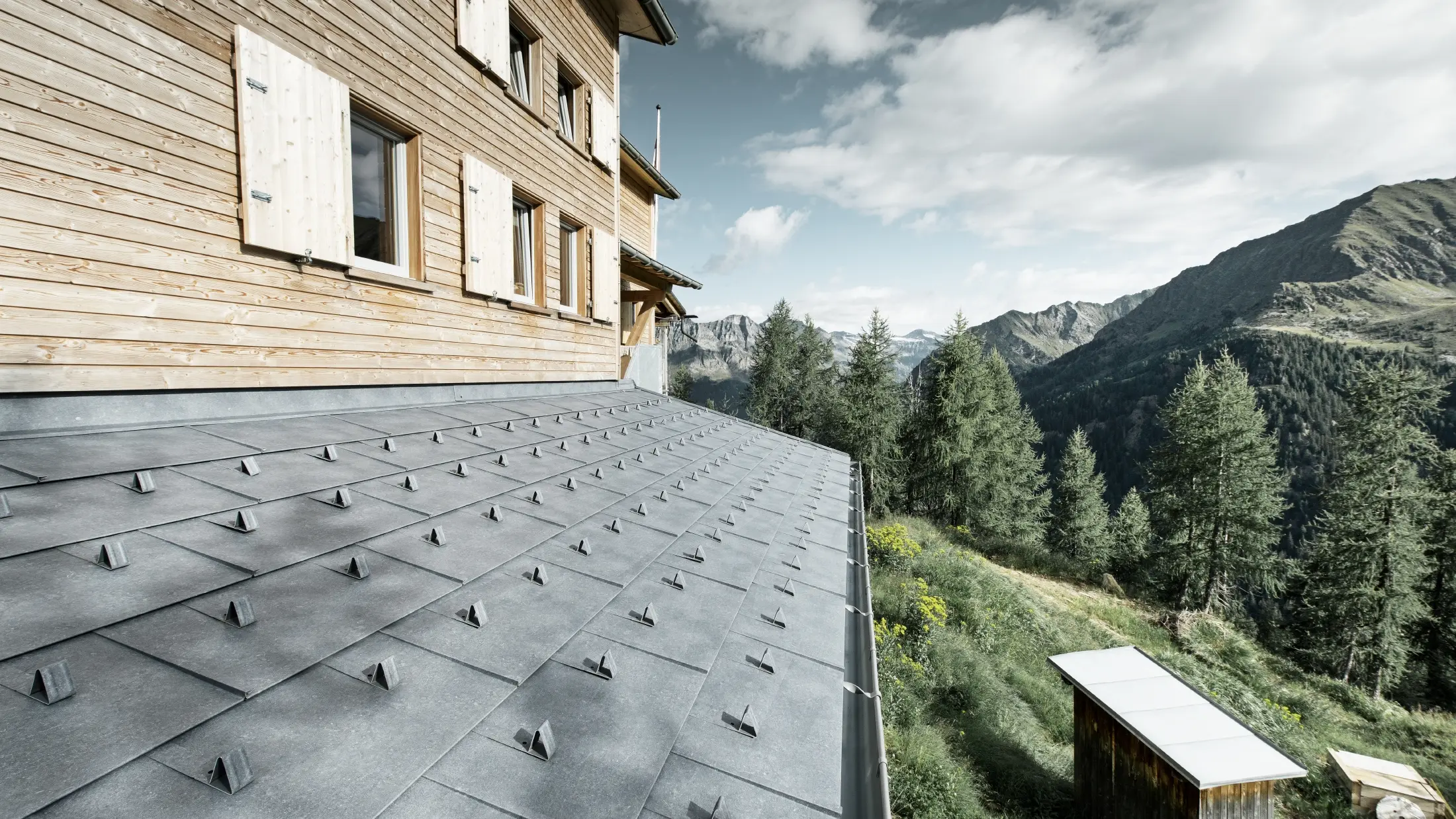

PREFA Schneestopper für FX.12, DS. 19 und R.16

PREFA SCHNEESTOPPER FÜR FX.12, DS. 19 UND R.16

PREFA Schneerechenhaken

PREFA SCHNEERECHENHAKEN

Durchzugshöhe 135 mm, Hakenhöhe 165 mm

PREFA Rundstange

PREFA RUNDSTANGE

für Schneerechenhaken, 15 × 3.000 mm

Abschluss für PREFA Schneerechen

ABSCHLUSS FÜR PREFA SCHNEERECHEN

PREFA Schneerechensystem

PREFA SCHNEERECHENSYSTEM

mit 3 Durchzügen

PREFA Schneerechensystem

PREFA SCHNEERECHENSYSTEM

Einlegprofil 3.000 mm 25/25

PREFA Eiskralle

PREFA EISKRALLE

Einlegprofil inkl. Befestigungsmaterial für Schneerechensystem

PREFA Abschluss für Schneerechensystem

PREFA ABSCHLUSS FÜR SCHNEERECHENSYSTEM

PREFA Gebirgsschneefangstütze

PREFA GEBIRGSSCHNEEFANGSTÜTZE

300 x 246 mm, für Rundholz Ø 140 mm

PREFA Kaminhut

PREFA KAMINHUT

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

PREFA Flachprofil

PREFA FLACHPROFIL
