Vorteile der PREFA Dachplatten R.16
MODERNE OPTIK
Besonders ansprechende moderne Optik durch schlichtes Design
MODERNE OPTIK
Besonders ansprechende moderne Optik durch schlichtes Design

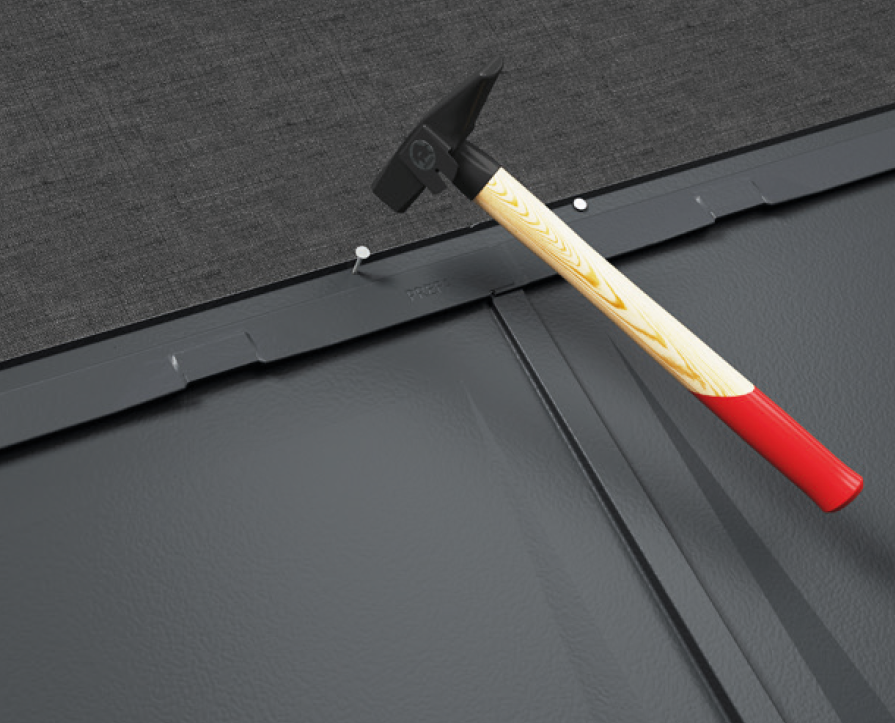

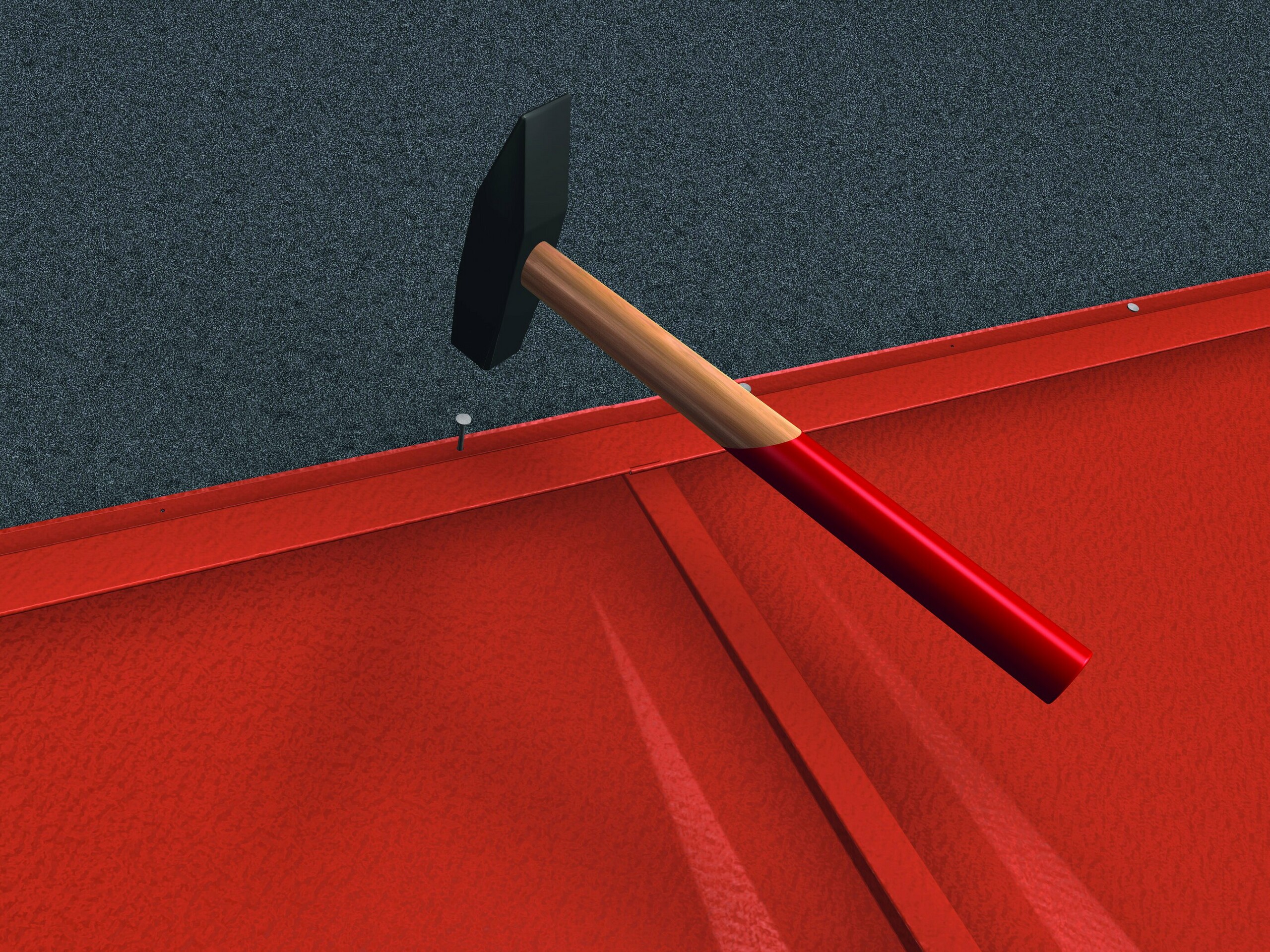

Direkt genagelt, ohne zusätzliche Hafte
Sie sieht nicht nur gut aus, sondern ist auch schnell verlegt: Durch die direkte Befestigung an der integrierten Haftleiste erleichtert die Dachplatte R.16 das Spengler-Arbeitsleben enorm. Sie ermöglicht außerdem völlig neue Perspektiven in der Dachgestaltung. Durch das große Format mit 70 cm Elementlänge ist es möglich, das Dach mit nur 3,4 Dachplatten R.16 pro Quadratmeter zu decken und gleichzeitig durch schlichte Eleganz zu glänzen.
Zum Einsatz kommt die Dachplatte R.16 ab einer Mindestdachneigung von 17°. Mit einem Gewicht von gerade einmal 2,5 kg/m² ist sie ein wahres Leichtdach, ist zudem sturmsicher und dank Aluminium auch rostfrei.
Experten-Tipp: Der Schalldämpfstreifen macht die PREFA Dachplatte R.16 leiser
Aluminiumdächer sind leiser als ihr Ruf. Geräusche werden von jedem Menschen anders wahrgenommen. Um Schallemissionen so gering wie möglich zu halten, verfügt die PREFA Dachplatte R.16 über einen Schalldämpfstreifen (FD.TEC). Für noch mehr Wohnkomfort empfehlen wir, zusätzlich eine dickere Trennlage zu verwenden.
Farbtabelle der PREFA Dachplatte R.16
Die Dachplatte R.16 ist in vielen PREFA Standardfarben in P.10 Qualität erhältlich.
Die PREFA Farbpalette reicht von der klassischen Ziegeloptik über moderne Grauschattierungen bis hin zu natürlichen Brauntönen. Folgende Dachfarben stehen Ihnen als Standardfarben zur Verfügung:
Farbübersicht (10)
Farbe |
Bezeichnung |
~ RAL |
|
P.10 braun |
7013 |
|
P.10 anthrazit |
7016 |
|
P.10 schwarz |
9005 |
|
P.10 ziegelrot |
8004 |
|
P.10 oxydrot |
3009 |
|
P.10 moosgrün |
6005 |
|
P.10 hellgrau |
7005 |
|
P.10 nussbraun |
8019 |
|
P.10 dunkelgrau |
7043 |
|
P.10 steingrau |
7031 |
Hinweise
- Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
- Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Patinagrün, Eiche natur, Patinagrau, Walnuss braun und Eiche beige-grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
- Bei Metallicfarben können Farbdifferenzen auftreten.
- Naturblank: Veränderungen der Oberflächenoptik durch Verarbeitung und Umwelteinflüsse unterliegen nicht der Gewährleistung. Hinweisblatt beachten.
- Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.
Lassen Sie sich von den zahlreichen bereits umgesetzten Projekten mit der PREFA Dachplatte R.16 inspirieren
Egal, ob Sie Ihr Dach sanieren oder ob Sie das Dach neu decken möchten, in unserer Referenzgalerie und Sanierungsgalerie finden Sie viele Projekte mit dem Aludach von PREFA. Einige können Sie auch gleich hier entdecken:

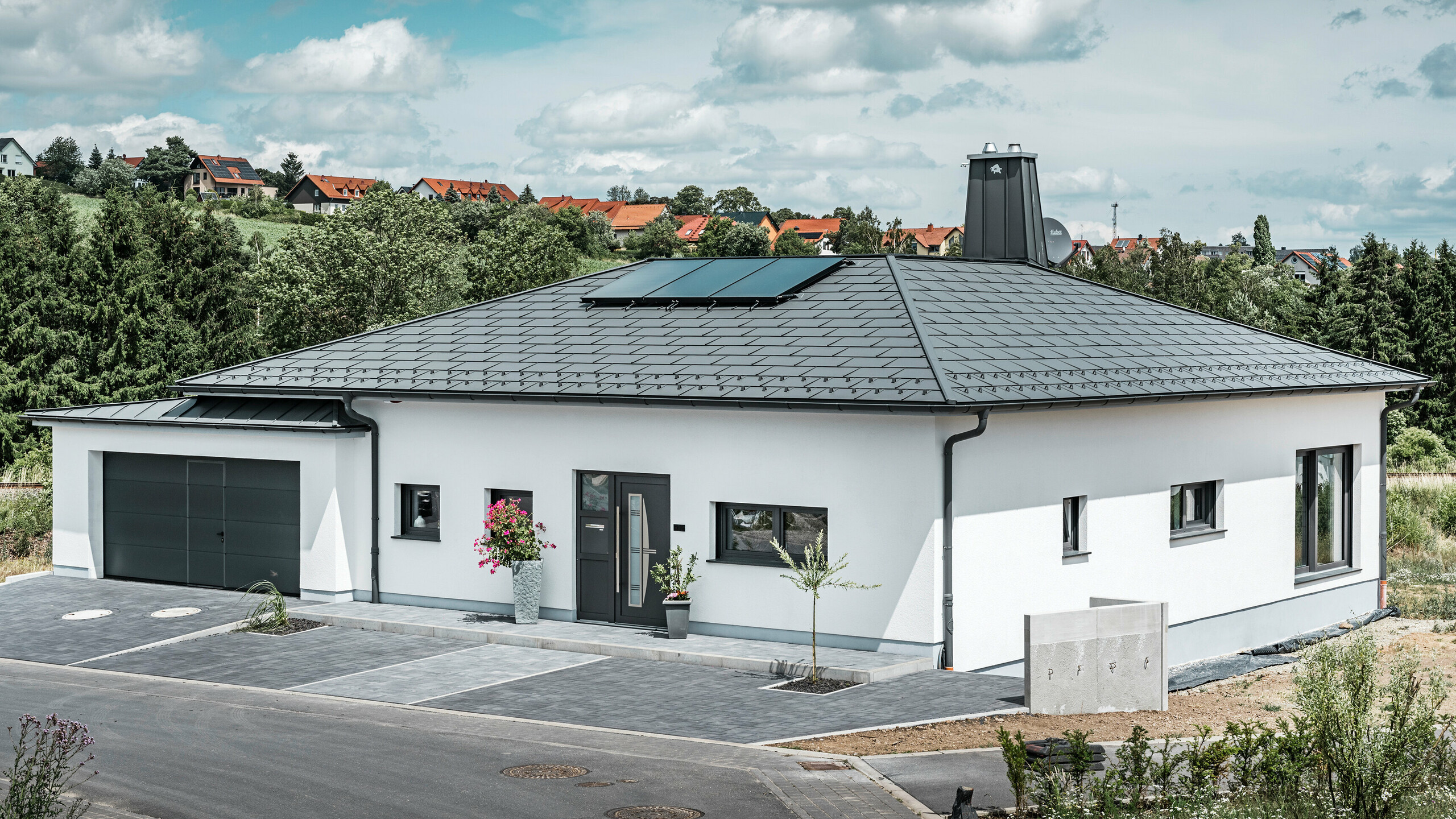

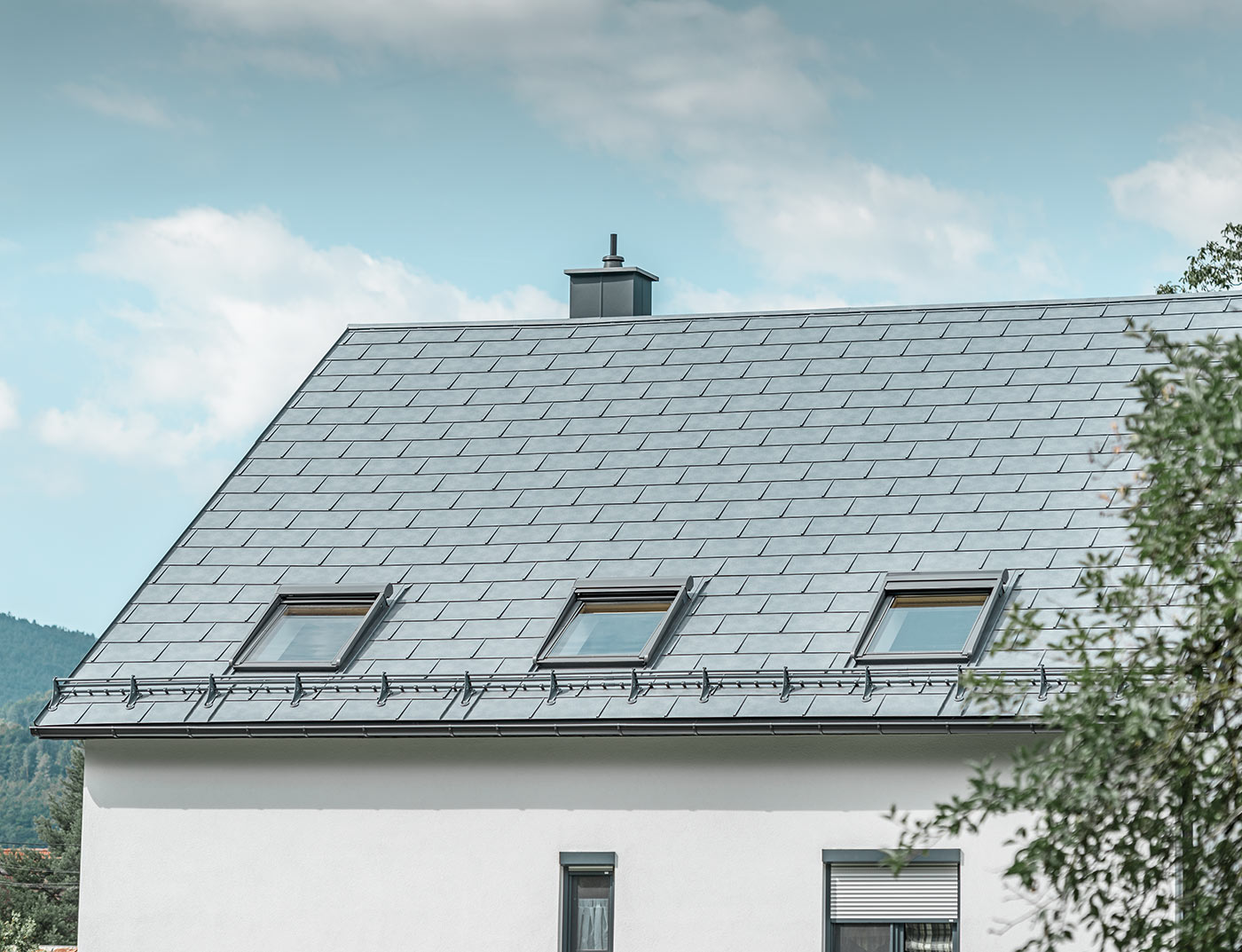

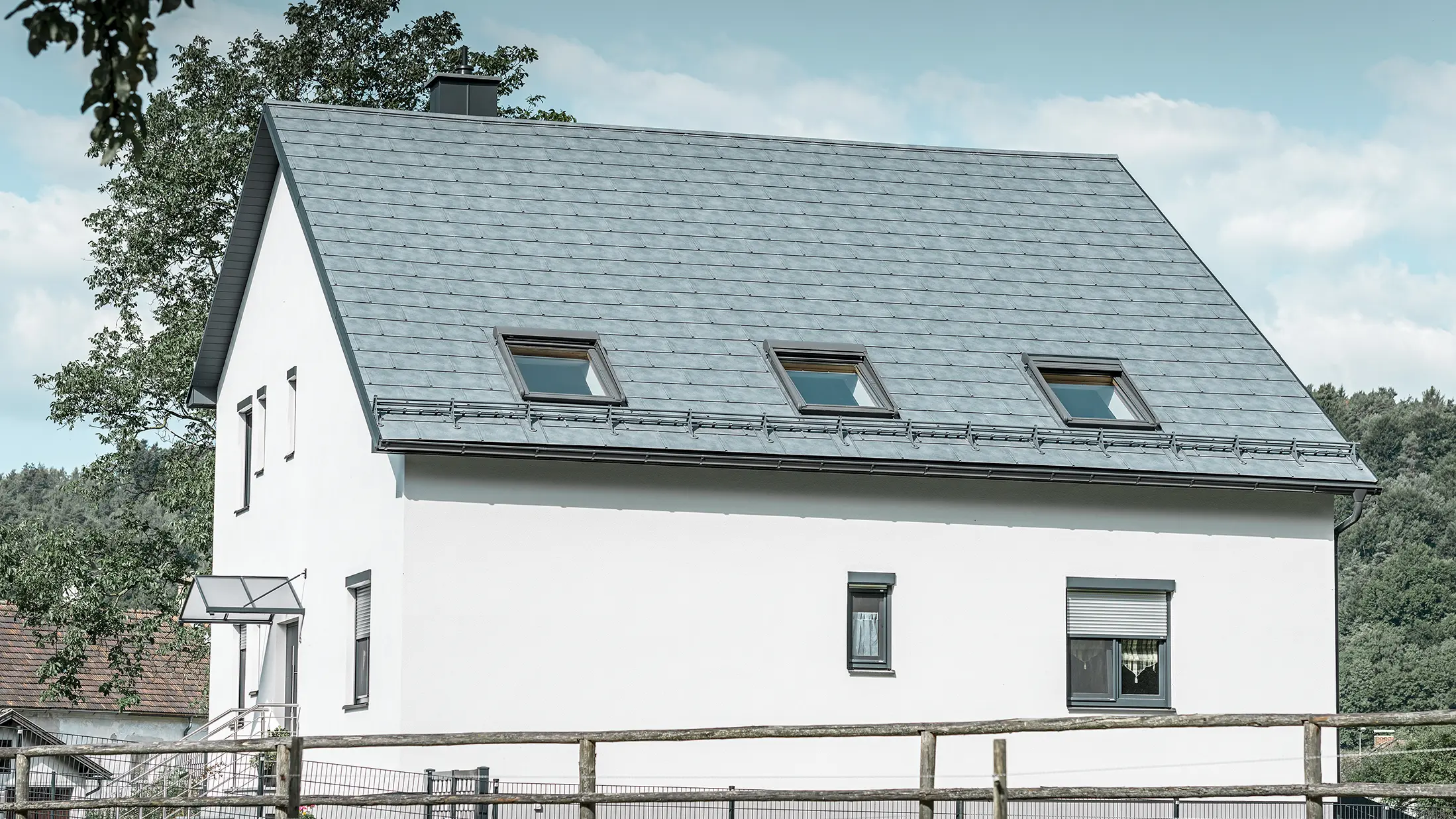

Einfamilienhaus mit PREFA Dachplatte R.16 in Steingrau

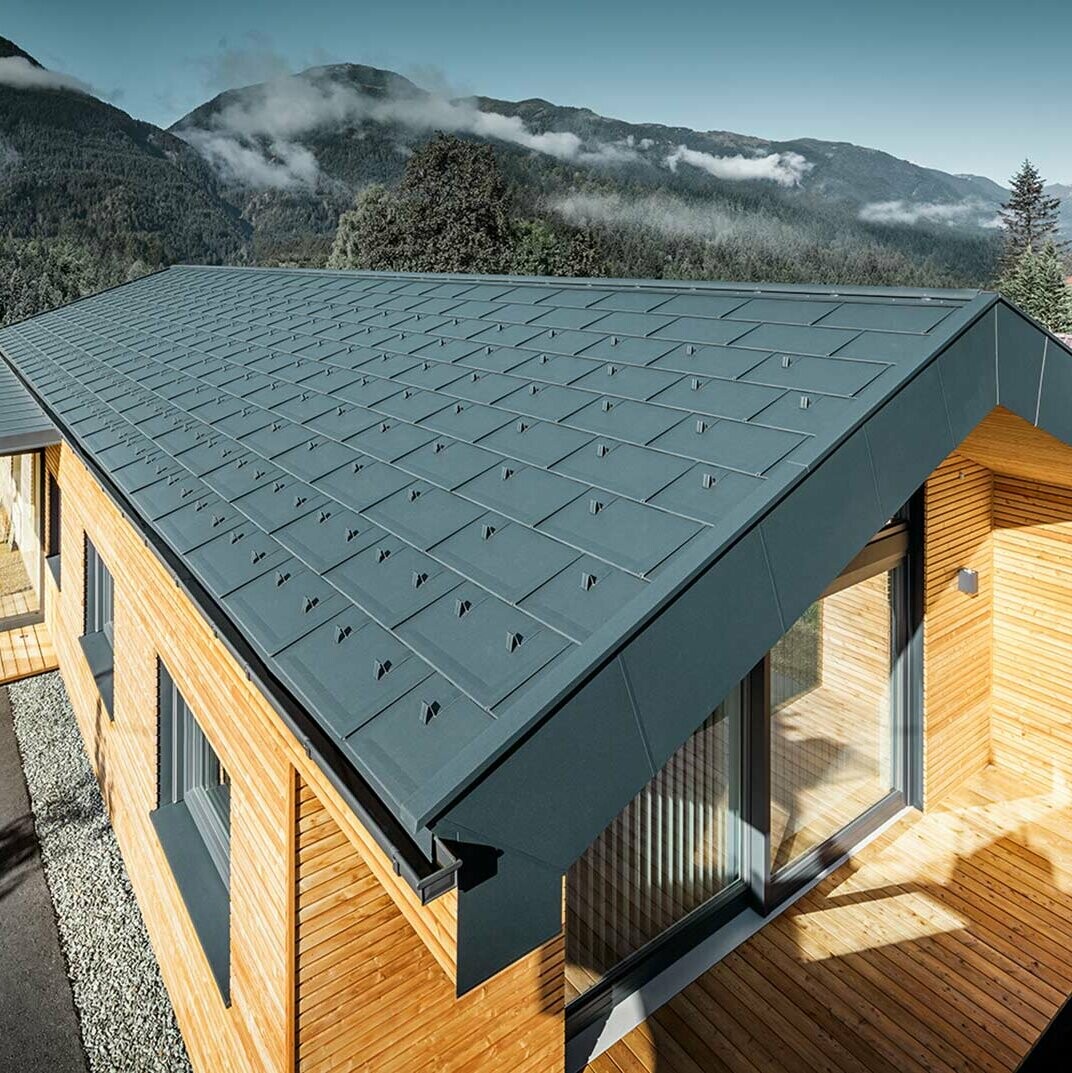

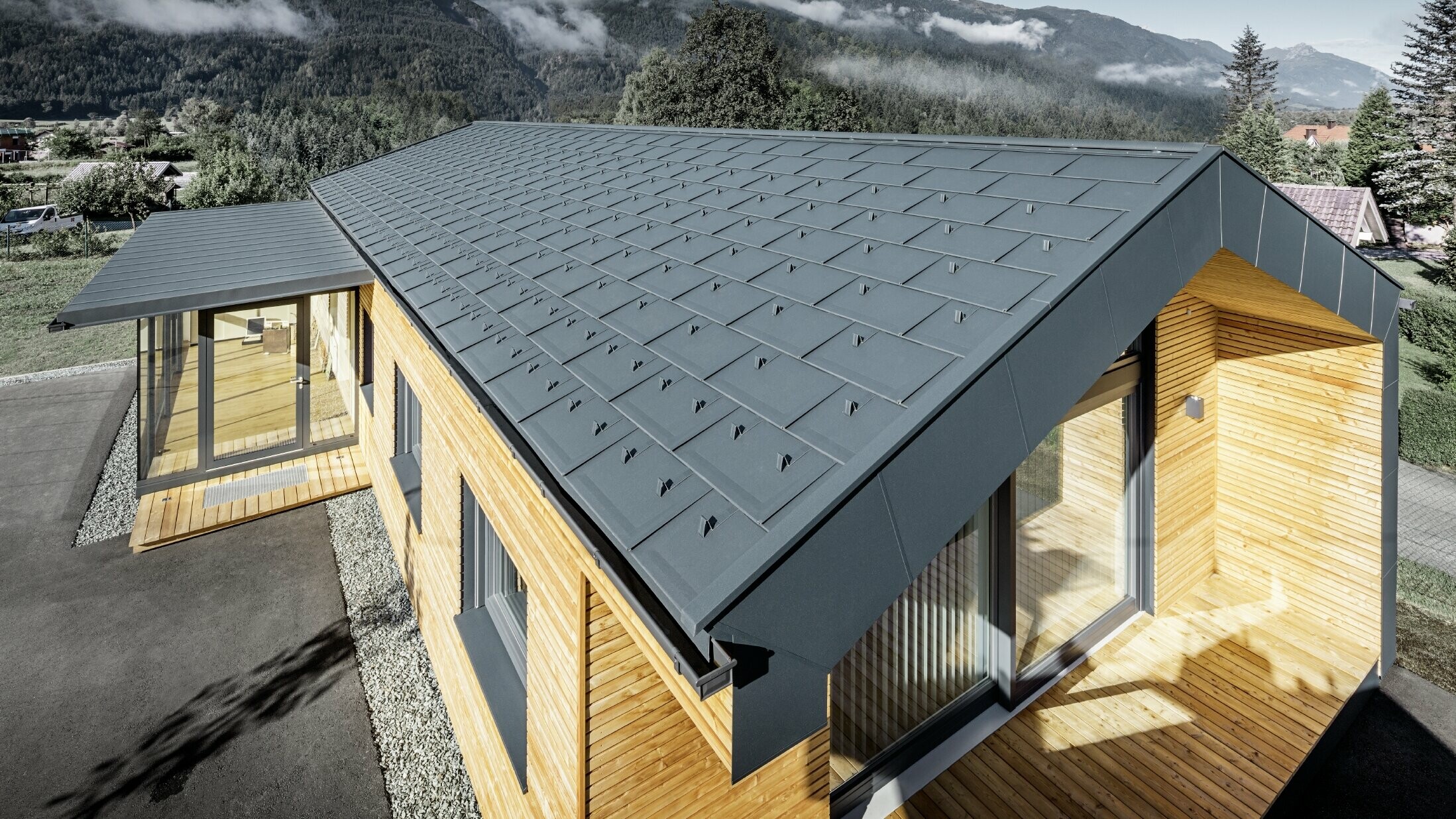

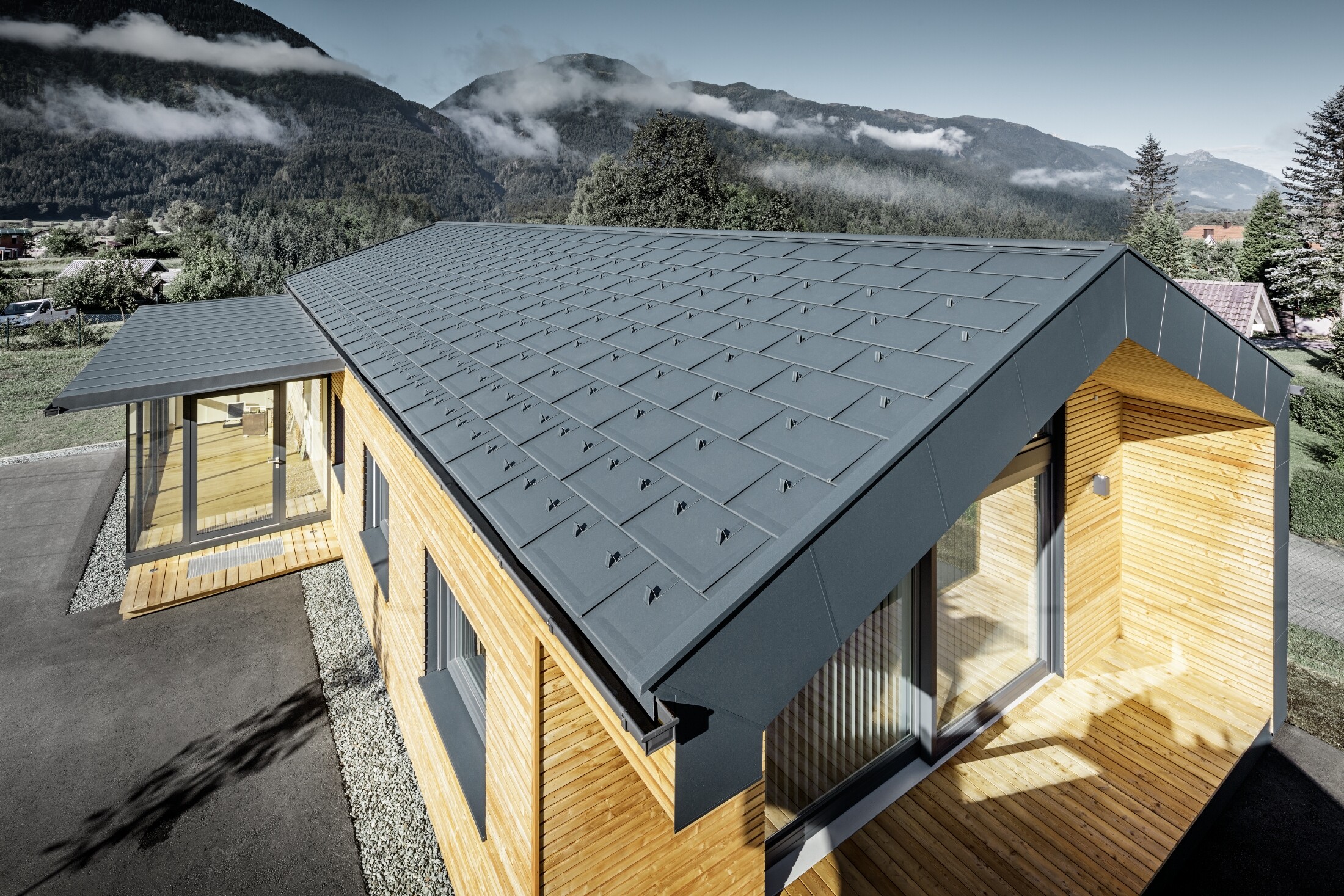

Bürogebäude gedeckt mit PREFA Dachplatte R.16 in P.10 Anthrazit
Wohnhaus mit der PREFA Dachplatte R.16 in P.10 Nussbraun

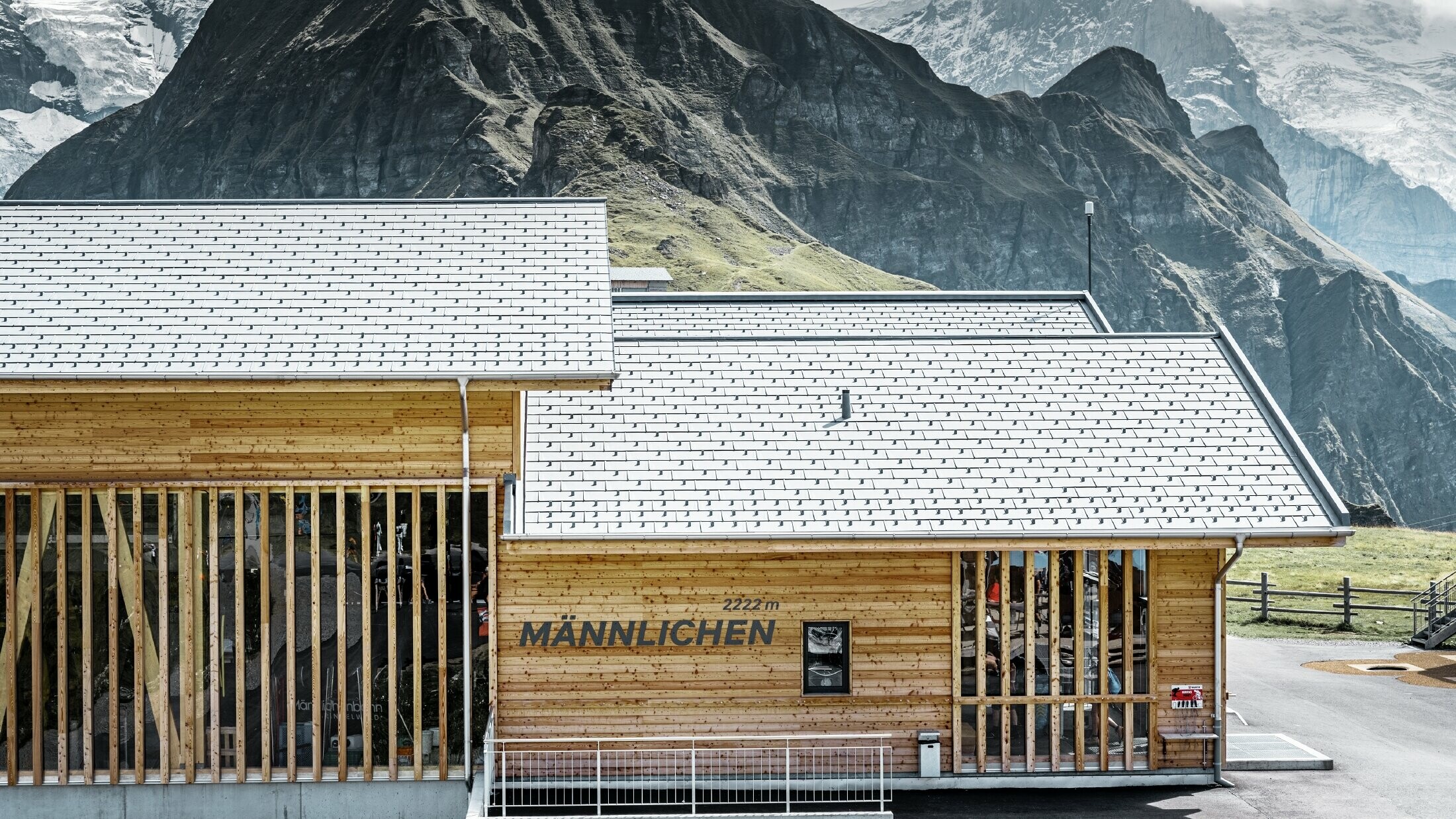

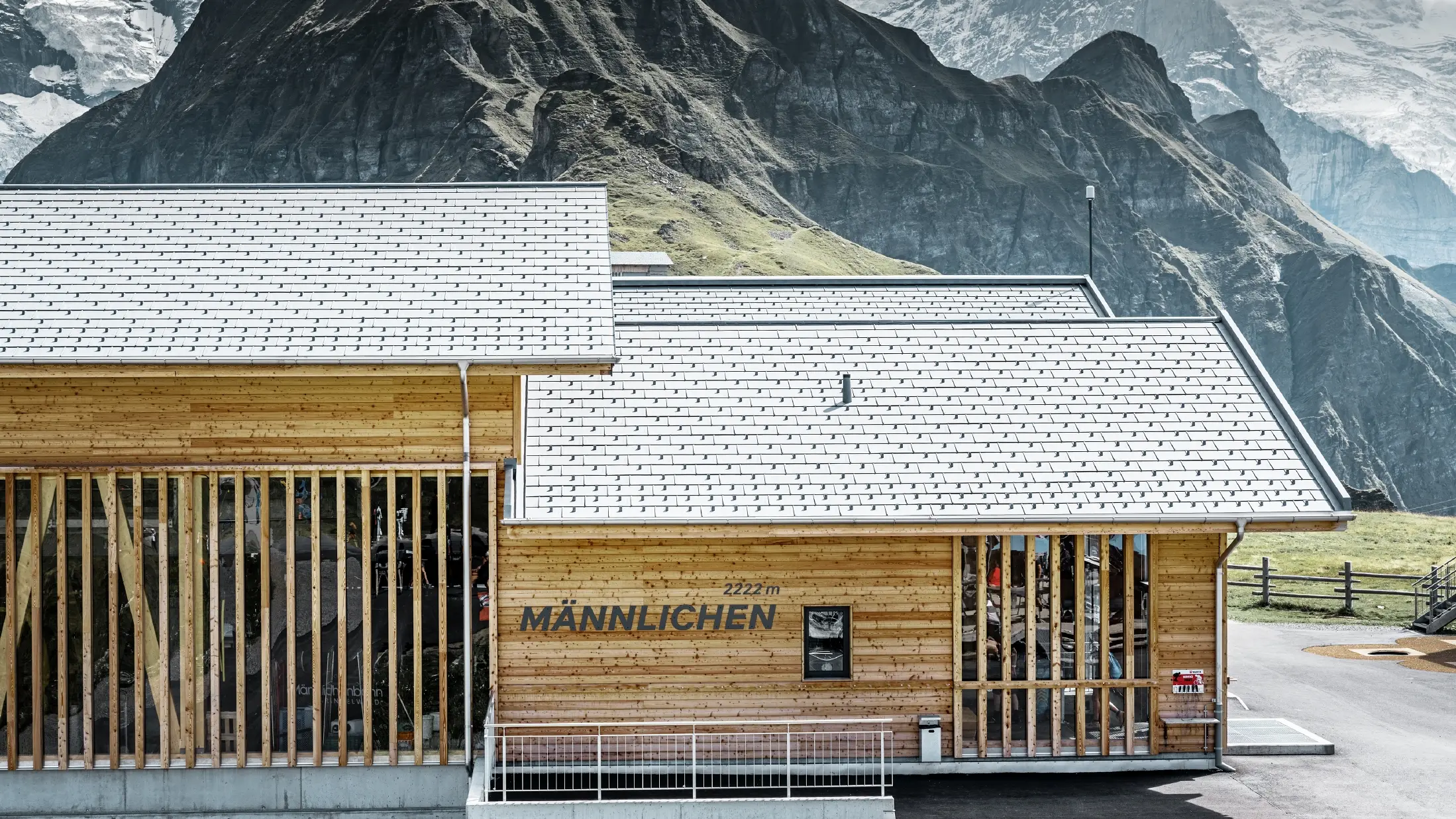

Bergstation Grindelwald-Männlichen eingedeckt mit der PREFA Dachplatte R.16 in P.10 Steingrau

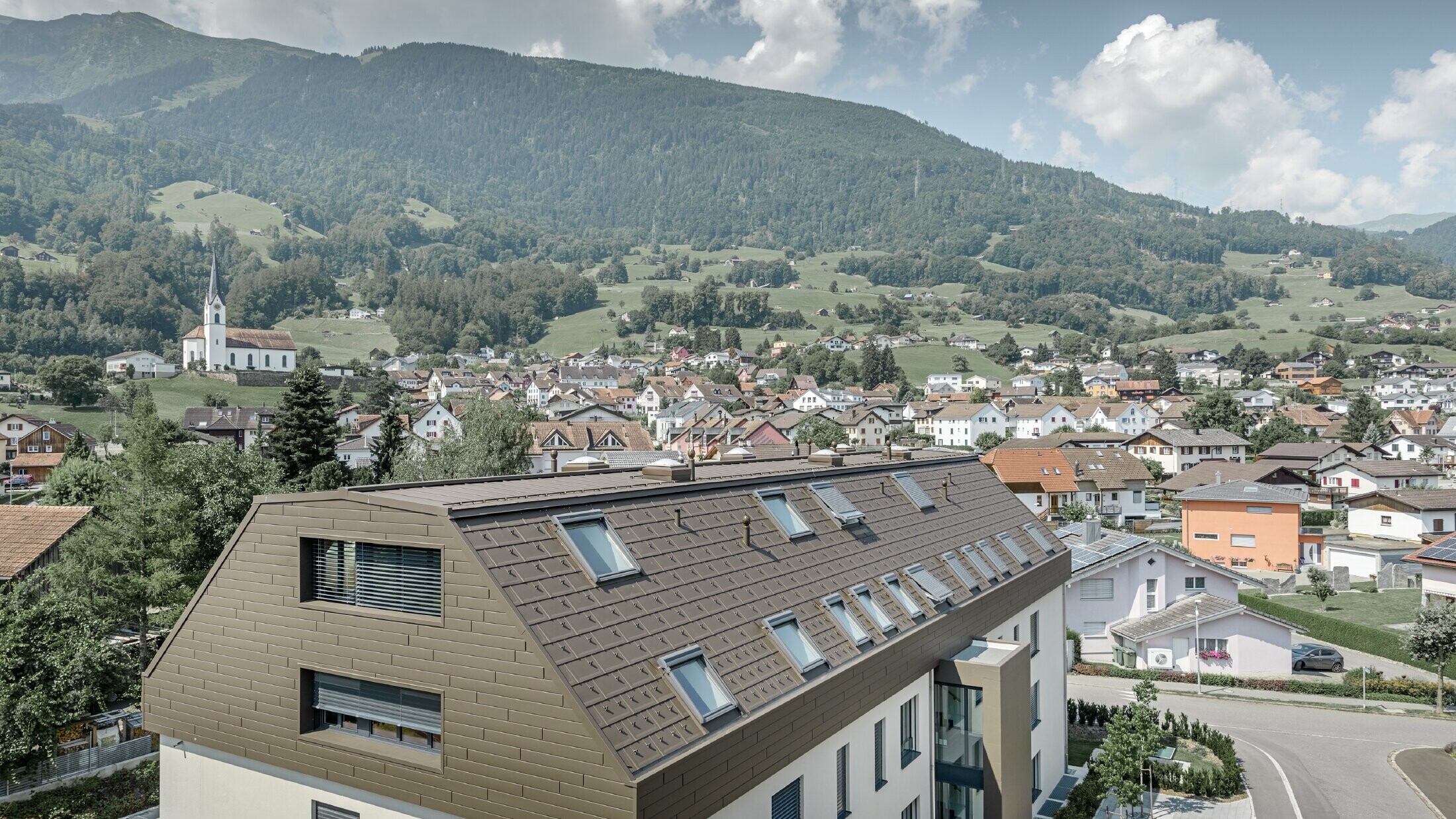

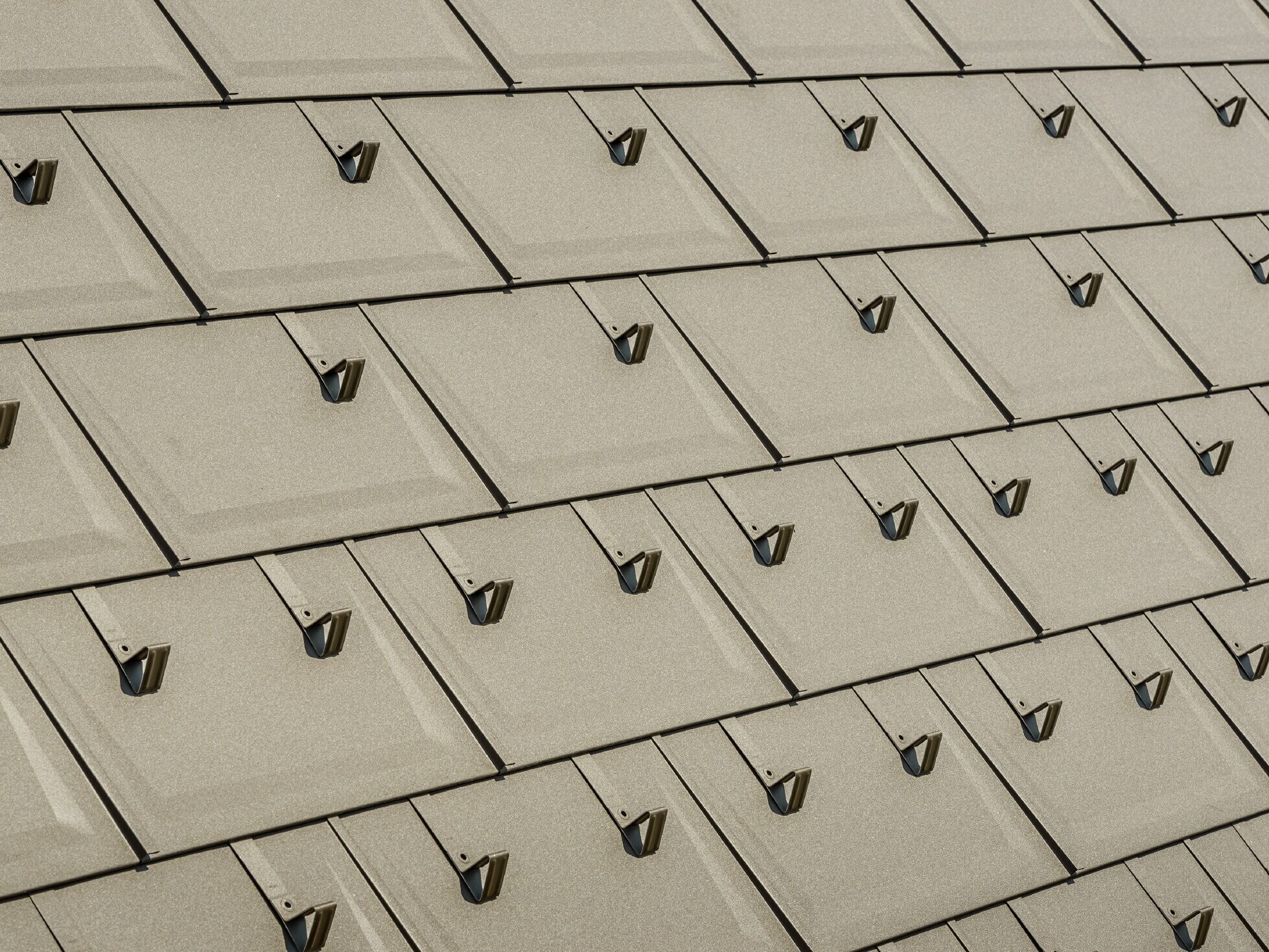

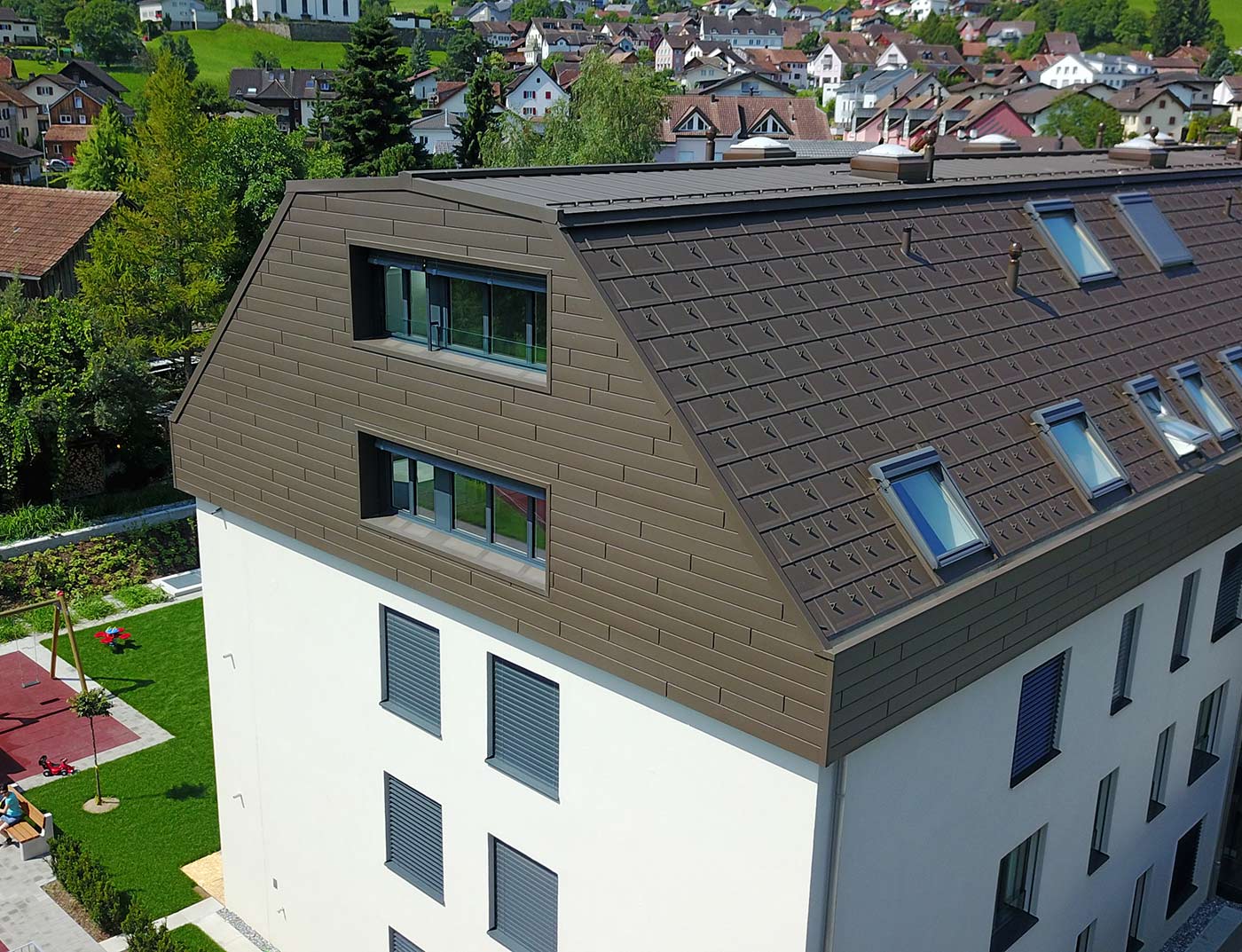

Mehrfamilienhaus mit PREFA Dachplatte R.16 und Siding in P.10 Braun

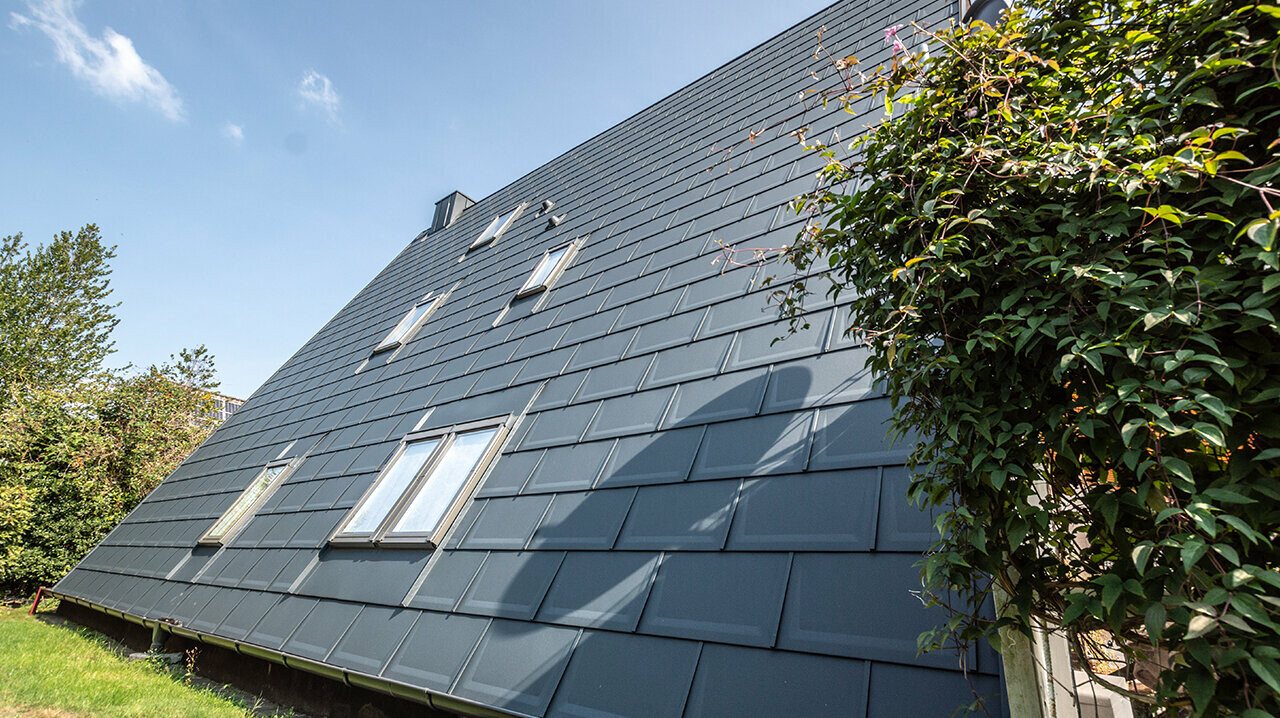

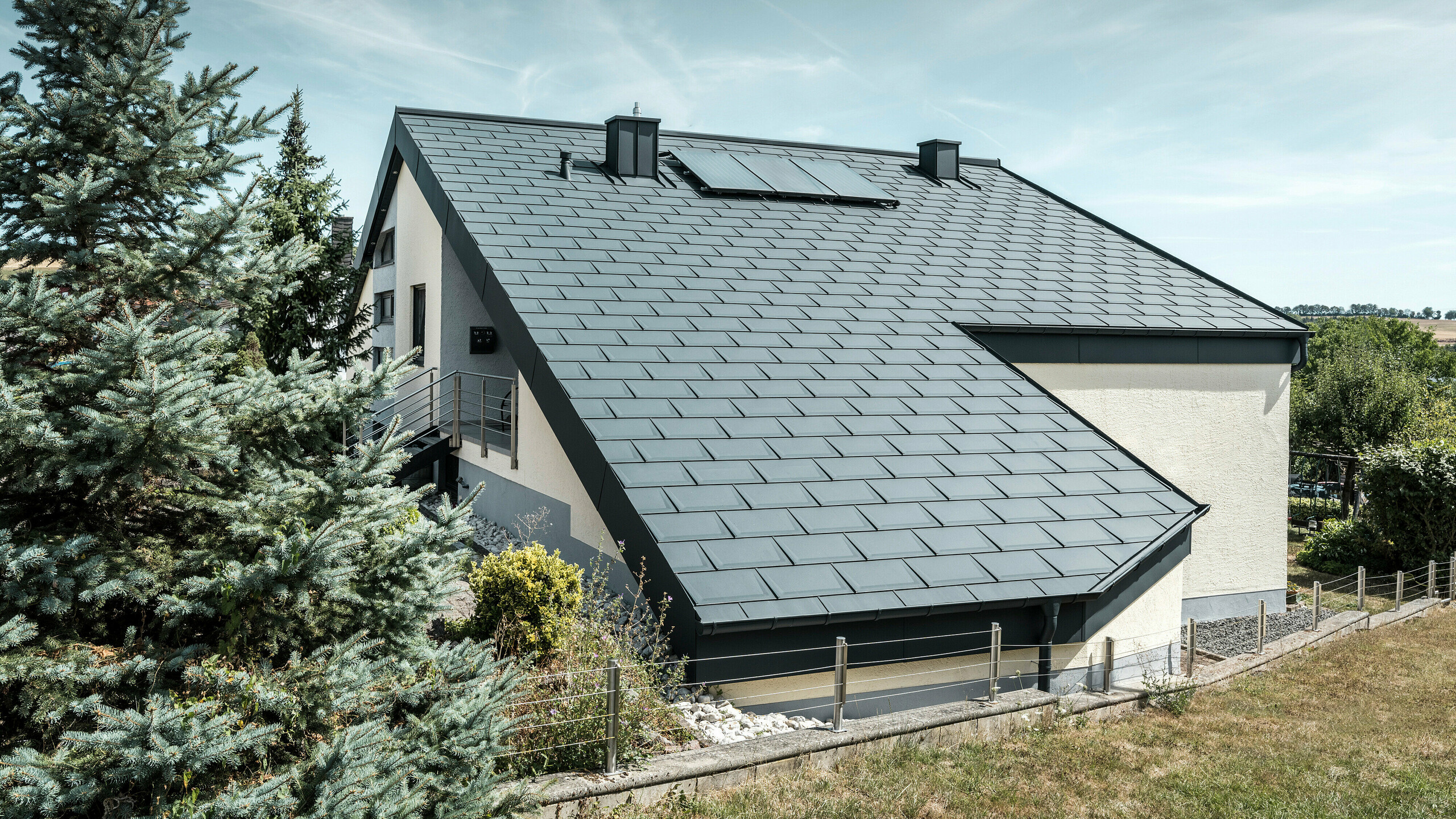

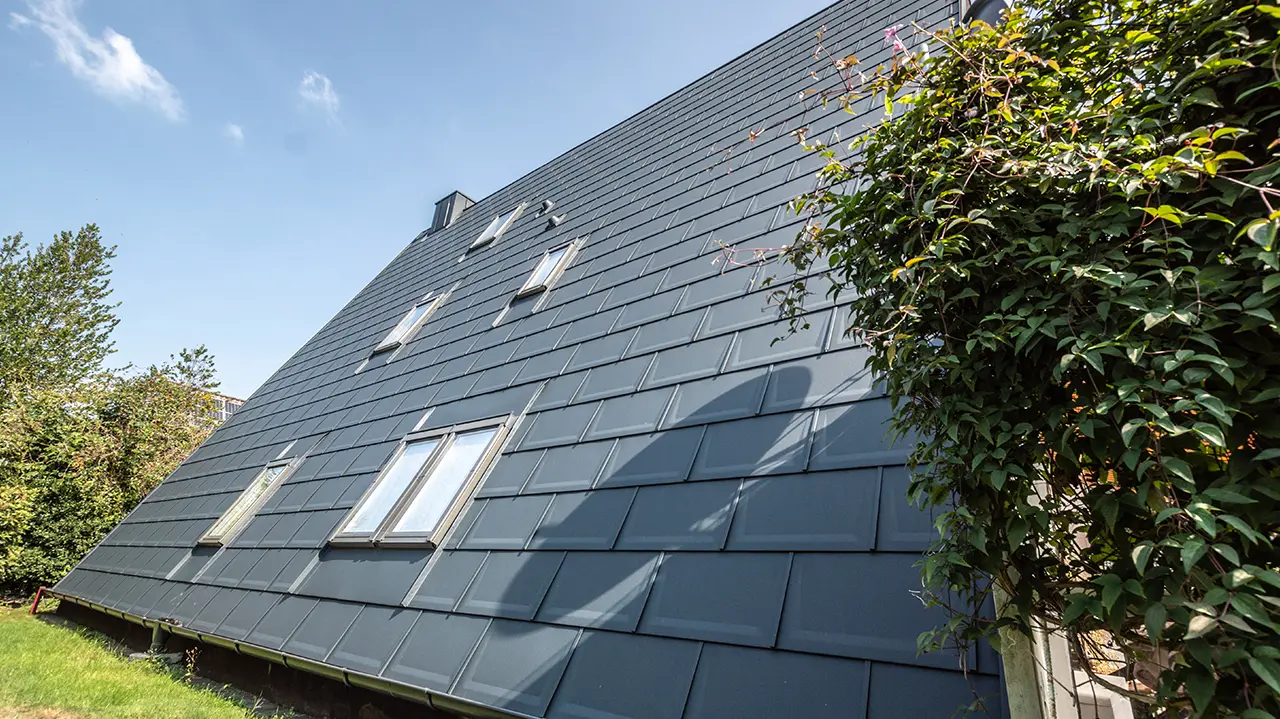

Nurdachhaus mit PREFA Dachplatte R.16 in P.10 Anthrazit mit vielen Dachfenstern
Klassisches Einfamilienhaus in Italien mit Dachplatten R.16 in P.10 Nussbraun
Traditionelles Wohnhaus in Italien mit einer rustikalen Holzfassade. Für die Dacheindeckung wurden nussbraune PREFA Dachplatten R.16 verwendet.

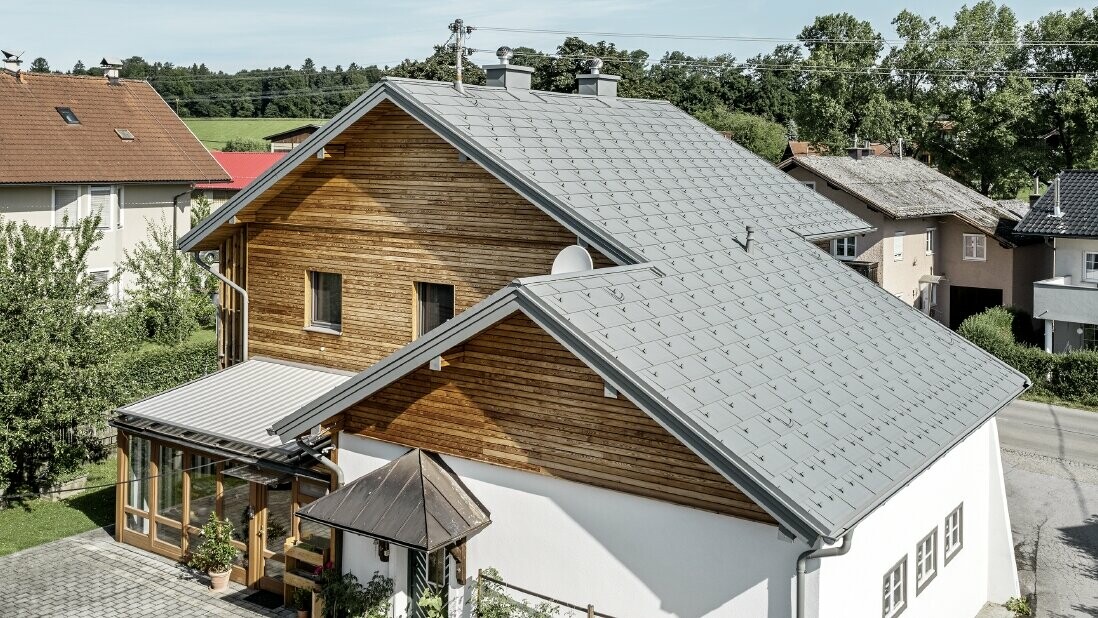

Neu saniertes Dach mit der PREFA Dachplatte R.16 in P.10 Hellgrau
Einfamilienhaus mit PREFA Dachplatte R.16 in Steingrau
Bürogebäude gedeckt mit PREFA Dachplatte R.16 in P.10 Anthrazit
Wohnhaus mit der PREFA Dachplatte R.16 in P.10 Nussbraun
Bergstation Grindelwald-Männlichen eingedeckt mit der PREFA Dachplatte R.16 in P.10 Steingrau
Mehrfamilienhaus mit PREFA Dachplatte R.16 und Siding in P.10 Braun

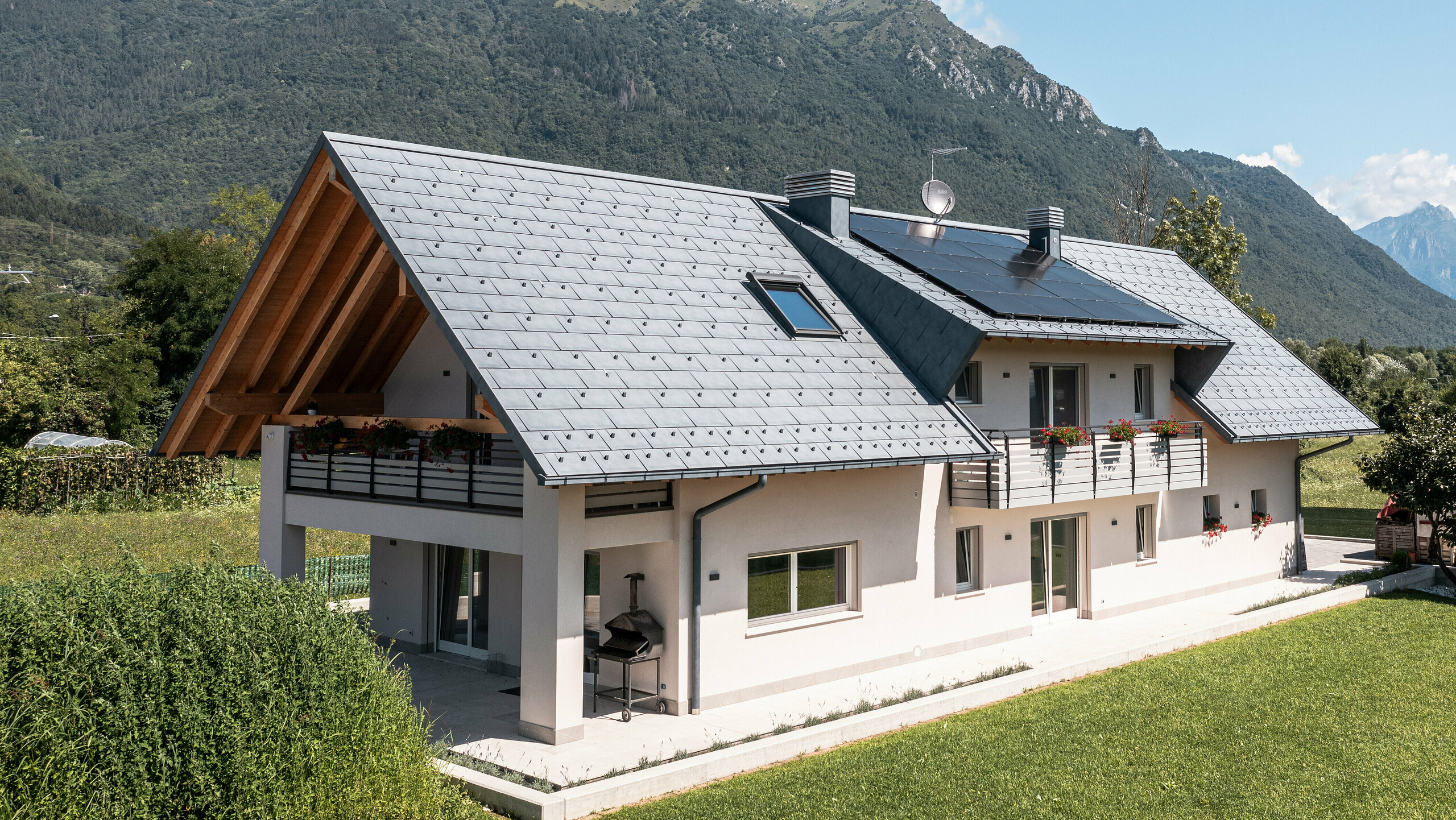

Nurdachhaus mit PREFA Dachplatte R.16 in P.10 Anthrazit mit vielen Dachfenstern
Klassisches Einfamilienhaus in Italien mit Dachplatten R.16 in P.10 Nussbraun
Traditionelles Wohnhaus in Italien mit einer rustikalen Holzfassade. Für die Dacheindeckung wurden nussbraune PREFA Dachplatten R.16 verwendet.
Neu saniertes Dach mit der PREFA Dachplatte R.16 in P.10 Hellgrau

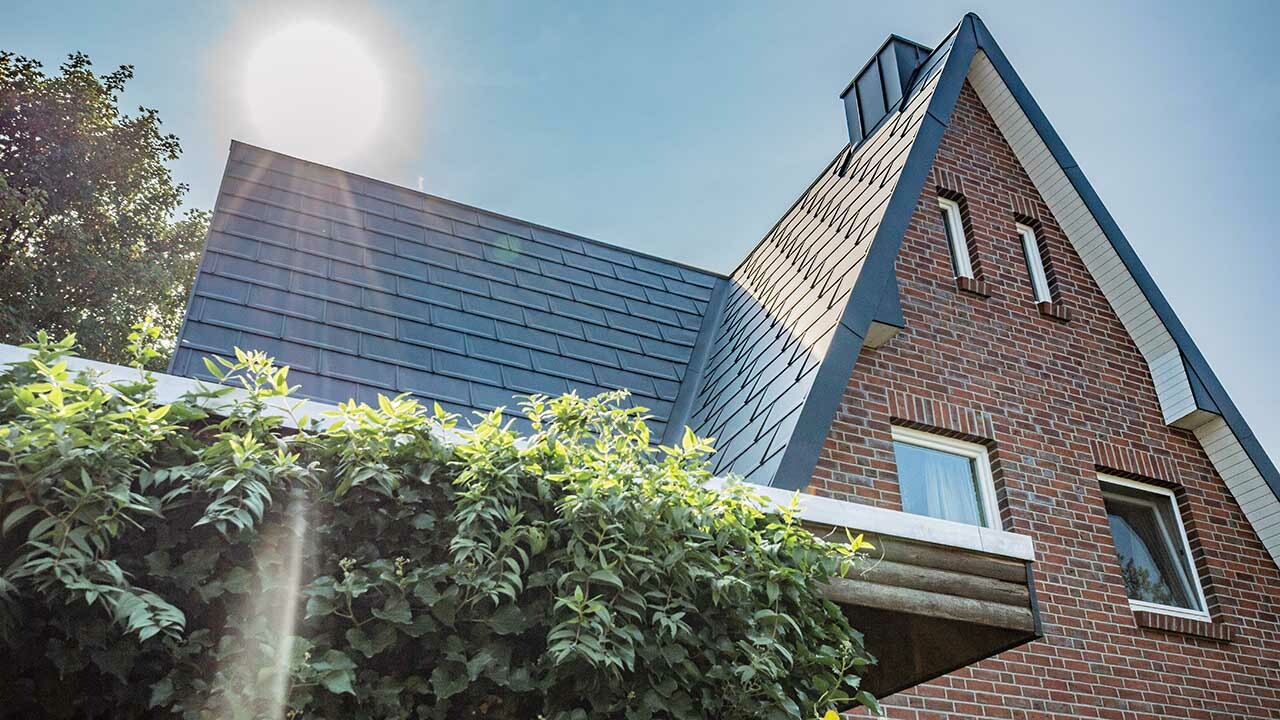

Für den Bauherren Joachim Marx fiel die Wahl bei der Neueindeckung seines Hauses auf das leichte Aluminiumdach von PREFA, denn mit den 2,5 kg/m² wird der Dachstuhl nicht unnötig mit schwerem Gewicht belastet. Auch Dachdeckermeister Heiko Paul von Dachdeckerei Paul und Timmermann weiß die Leichtigkeit zu Schätzen, weil das Dach sehr weit nach unten geführt wird, die Traufe befindet sich fast im Erdreich. Mit der PREFA Dachplatte erhält man ein schnelles Ergebnis in sehr kurzer Zeit, das fertige Produkt lässt sich leicht befestigen und hält umso länger. PREFA Fachberater Olaf Oetjen freut sich über diese besondere Dachform eines Nurdachhauses
Wir begleiten Spenglermeister Waldemar Koch und und PREFA Lehrverleger Wolfram Linsser bei einer Dachsanierung mit der neuen Dachplatte R.16. Bei der Dachsanierung wurde das leicht Aludach von PREFA verwendet, da eine leichte Konstruktion erforderlich war.
Haben Sie noch Fragen zur PREFA Dachplatte R.16?: FAQ
Es wäre zu einfach, wenn wir Ihnen hier einen Gesamtpreis angeben könnten oder Ihnen sagen könnten, eine Dachplatte oder eine Fassadenschindel kostet xy €. So einfach ist es leider nicht, denn bei einem PREFA Dach oder einer PREFA Fassade bedarf es einer sorgfältigen Kalkulation durch unsere Fachverleger.
Metalldächer sind laut Norm ÖVE/ÖNORM EN 62305-3 als natürlicher Bestandteil des Blitzschutzsystems definiert. PREFA Glattbanddeckungen sind somit als natürlicher Bestandteil der Fangeinrichtung und PREFA Kleinformate als natürliche Ableitungseinrichtung des Blitzschutzsystems (Anbringung einer zusätzlichen Fangeinrichtung und Anklemmen an die Erdung) zulässig.
PREFA Dachplatten, Dachschindeln und Dachrauten, Dachpaneele FX.12 eignen sich aufgrund ihres geringen Gewichtes hervorragend zur Überdeckung von bestehenden Altdächern. Die Montage auf die bestehende Dachsubstanz wie zum Beispiel Bitumenschindeln und Bitumenbahnen kann schnell durchgeführt werden. Voraussetzung für eine mögliche Überdeckung sind eine intakte Unterkonstruktion, die richtige Dachneigung und die Voraussetzungen der bauphysikalischen Grundlagen!
Kleine Hagelkörner können einem PREFA Dach mit Stuccooberfläche nichts anhaben. Bei Hagel mit extremen Korngrößen ist eine funktionelle Beschädigung des Daches, wie bei allen Dachbaustoffen, nicht auszuschließen. Das Durchschlagen der PREFA – Bedachung ist jedoch selbst bei extremsten Hagelbedingungen mit an Sicherheit grenzender Wahrscheinlichkeit auszuschließen.
Technische Informationen
Material |
Beschichtetes Aluminium, 0,7 mm stark, Coil-Coating-Beschichtung |
|---|---|
Standardoberfläche |
Stucco |
Abmessungen |
700 × 420 mm in verlegter Fläche (3,4 Stk./m²) |
Gewicht |
Ca. 2,5 kg/m² |
Mindestdachneigung |
17° (ca. 31 %) |
Unterkonstruktion und Trennlage* |
Auf Vollschalung (mind. 24 mm); von 17 bis 25° ist eine Bitumentrennlage erforderlich; * Länderspezifische Normen und Fachregeln beachten. |
Basisbefestigung |
Direkt, 3 PREFA Rillennägel pro Dachplatte R.16 (d. h. ca. 10 PREFA Rillennägel pro m²) |

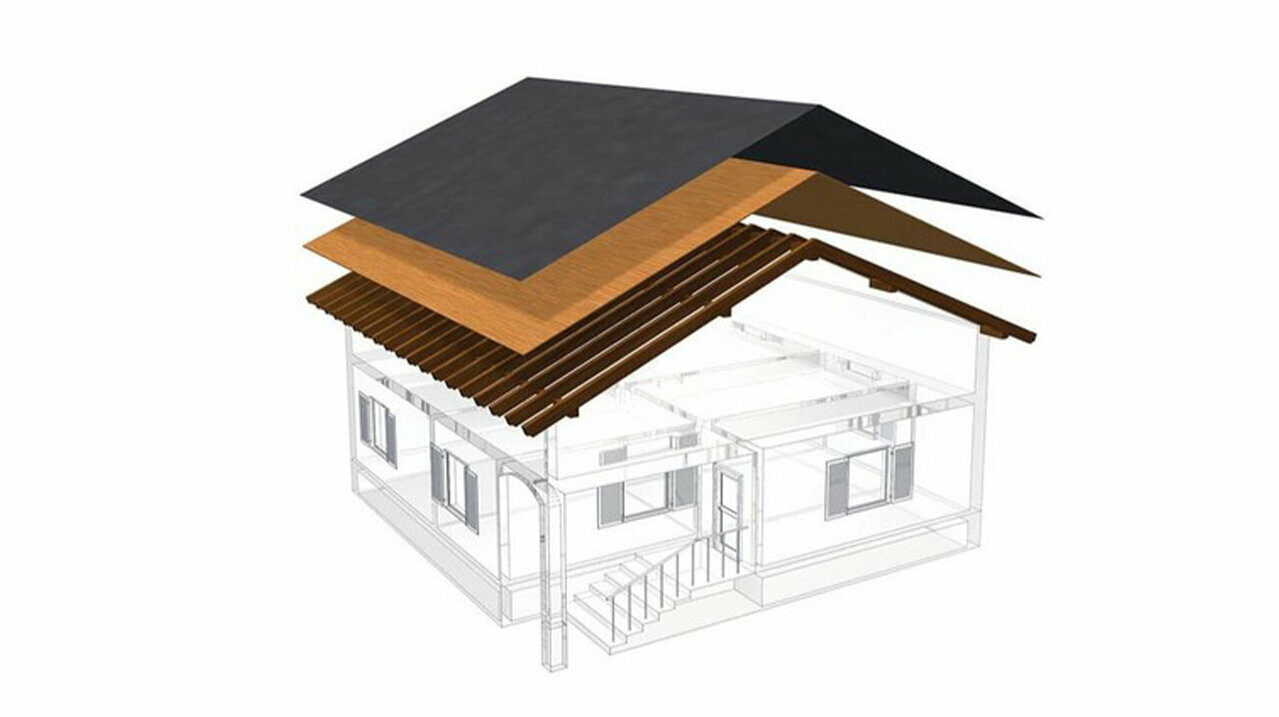

Dachaufbau
PREFA Aluminiumdächer werden mit belüfteter Unterkonstruktion ausgeführt, dabei sind die Dacheindeckung und die Wärmedämmschicht durch einen belüfteten Zwischenraum getrennt. Dadurch kann z. B. entstandenes Kondenswasser wieder abtransportiert werden.
Meist wird die Dachhaut belüftet, wie in dem ersten Bild zu sehen ist. Es kann aber auch der ganze Dachbodenraum durchlüftet sein (Bild rechts).
Planung & Anwendung
Hier finden Sie Ausschreibungstexte sowie Details zur PREFA Dachplatte R.16 als Download. Die Verlegeanleitungen und Verlegetipps fürs Dach, Planungsleitfaden, Erhebungsbogen Dach sowie Verlegevideos zur Dachplatte R.16 finden Sie im Servicebereich (nur für Spengler- und Dachdecker-Partnerbetriebe – halten Sie bitte Ihre Zugangsdaten bereit).
Hinweis für Architektur- und Planungsbüros: 3D- und BIM-Daten sowie Texturen unserer Produkte finden Sie zudem hier: digital planen
Ausschreibungstexte
Zubehör
Hier finden Sie eine Liste mit passendem Zubehör für die PREFA Dachplatte R.16, vom Ortgangblech und Jetlüfter bis hin zu Schneestoppern und Laufsteg:

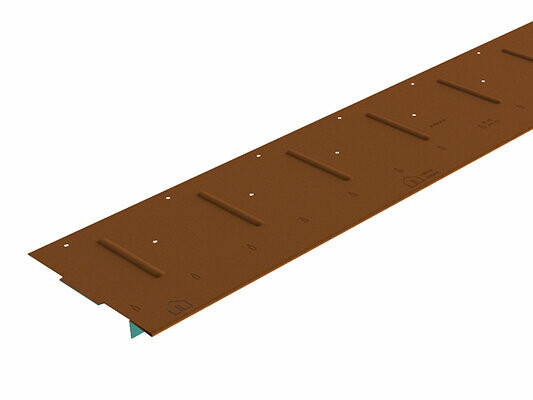

Saumstreifen für Dachschindeln, Dachrauten, FX.12 und R.16
1800 × 158 × 1,00 mm, vorgelocht

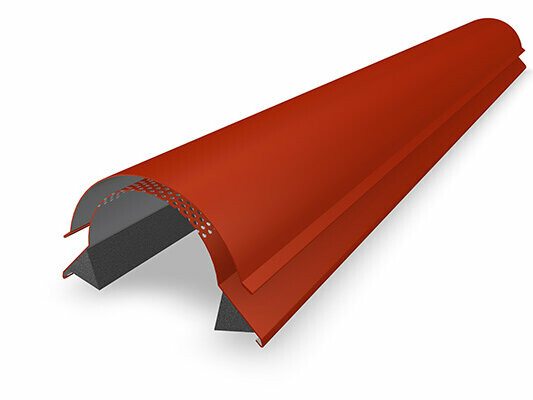

Jet-Lüfter
3.000 × 1,00 mm, 1.200 × 1,00 mm, selbsttragender Jetlüfter für belüftete Dächer

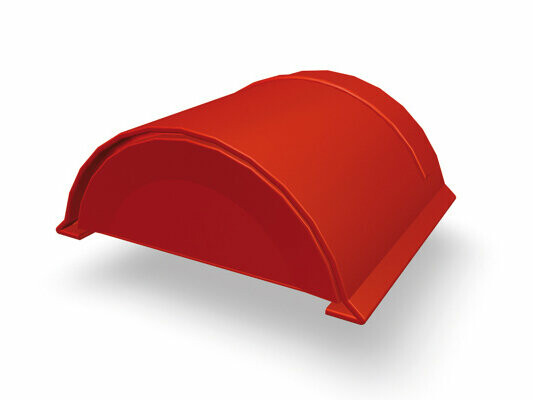

Jet-Lüfter-Vorkopf
-

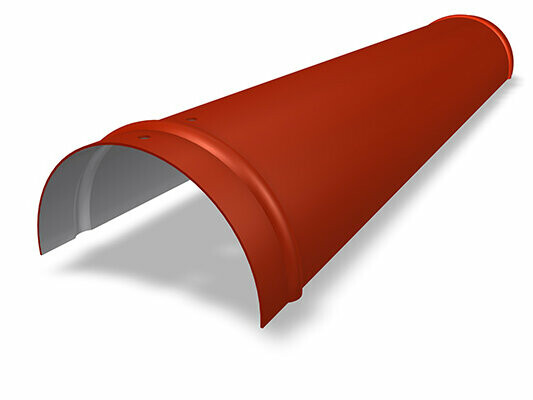

Grat- und Firstreiter
500 × 1,00 mm

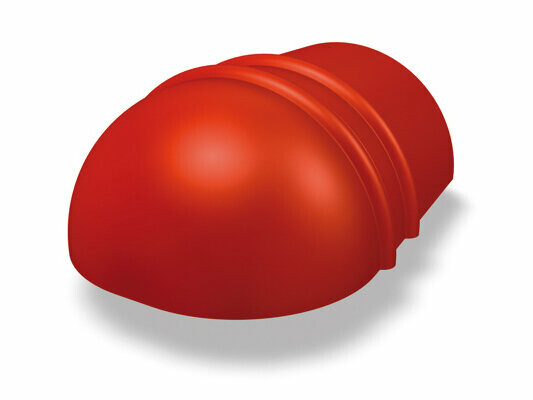

Gratreitervorkopf
-

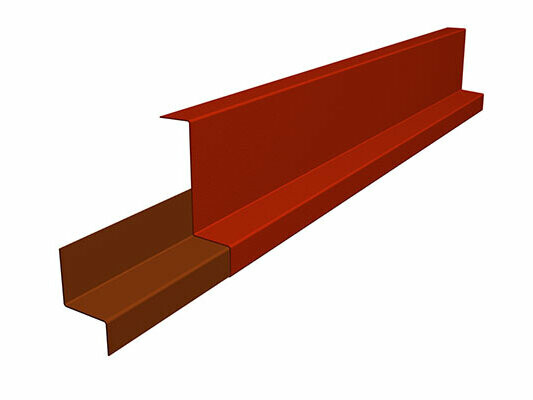

Ortgangstreifen
95 × 2.000 × 0,70 mm, mit Haftstreifen

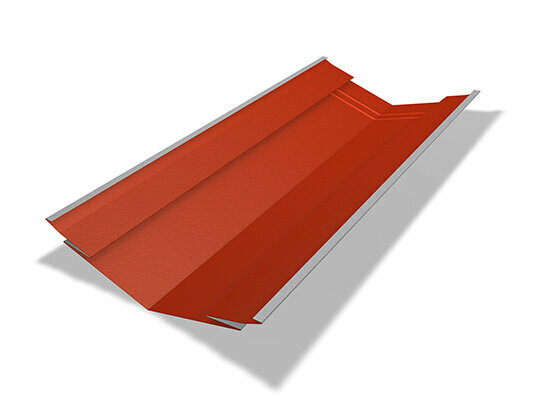

Sicherheitskehle
3.000 mm, mit Doppelfalz gekantet

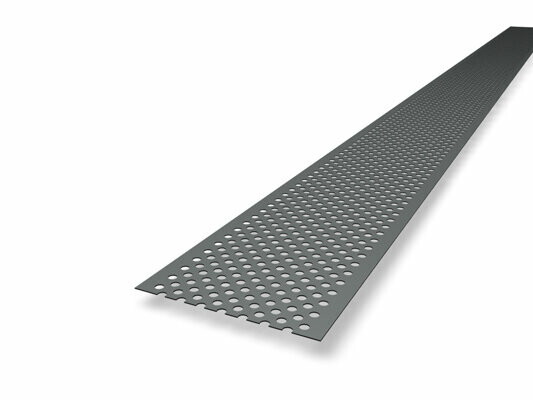

Vogelschutzgitter
125 × 2.000 × 0,7 mm, mit Rundlochung Ø 5/7 mm

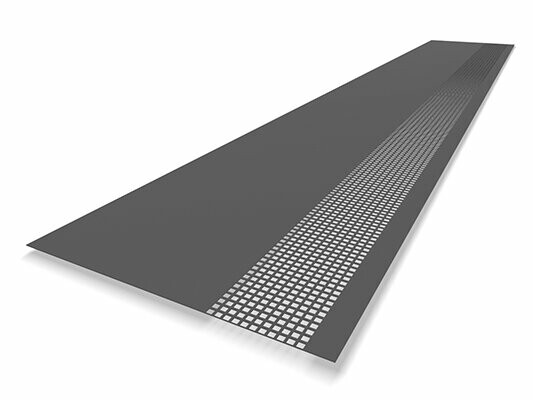

Lüftungsband
mit Quadratlochung 6 mm, in den Farben braun/anthrazit und hellgrau/hellgrau, Dimensionen: 1,00 × 250 mm und 1,00 × 333 mm

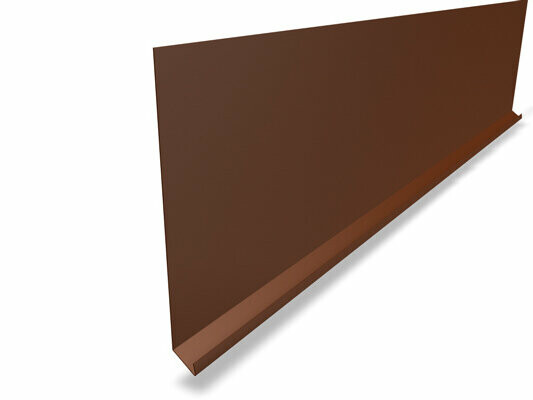

Einlaufblech
230 × 2.000 × 0,70 mm

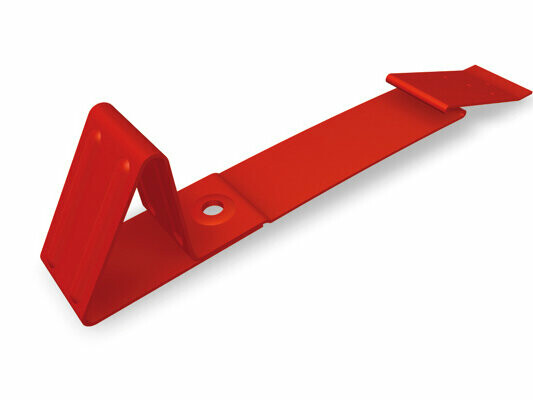

Schneestopper für R.16, FX.12 und DS.19
-

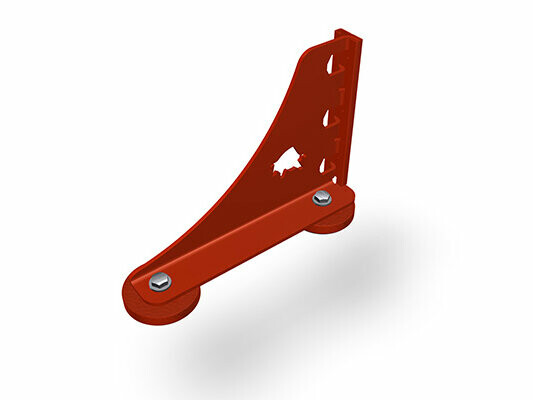

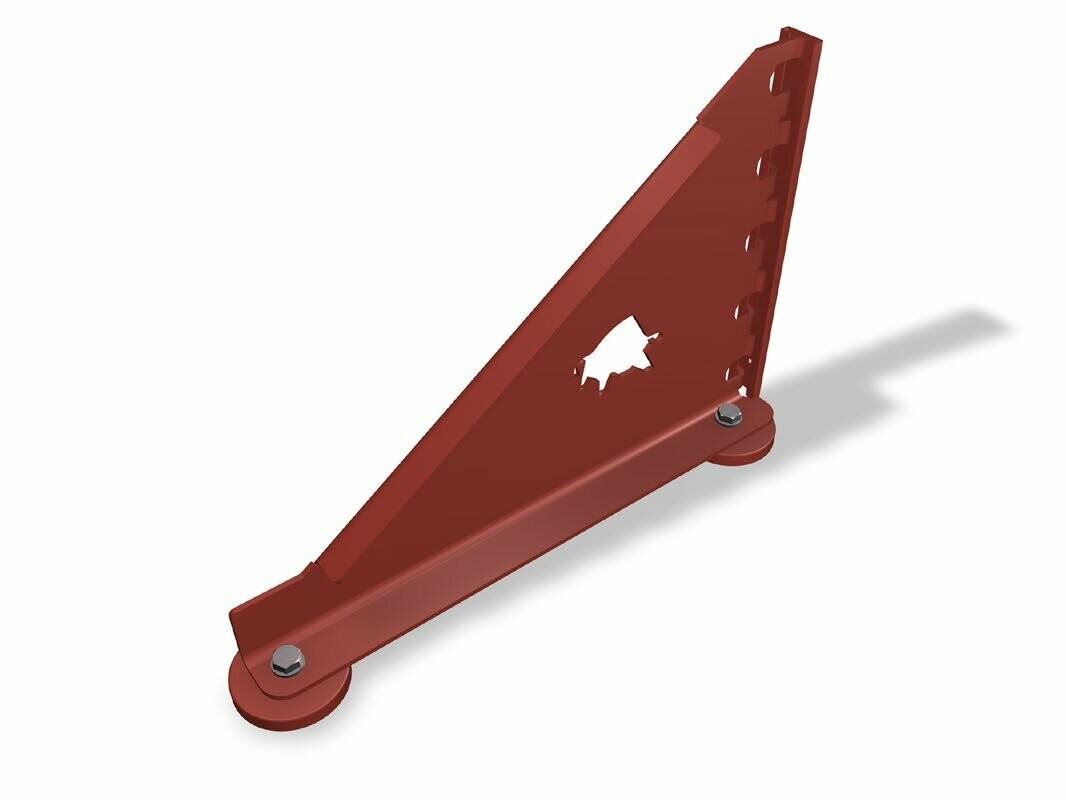

Haken für Schneerechensystem
mit 3 Durchzügen

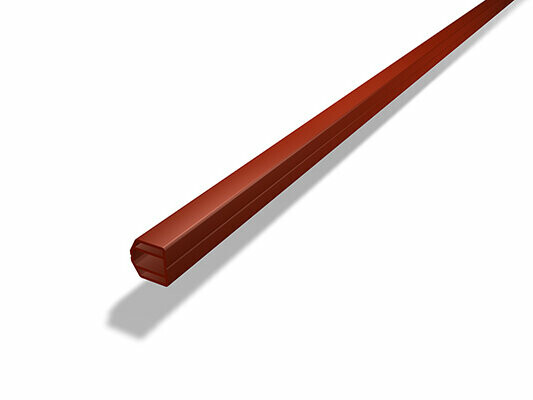

Einlegprofil
3.000 mm; 25/25

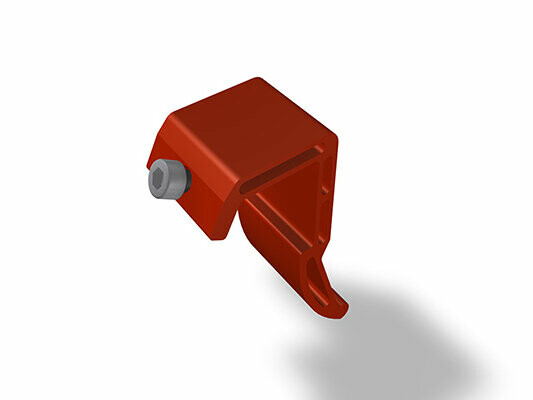

Eiskralle
passend für Einlegprofil

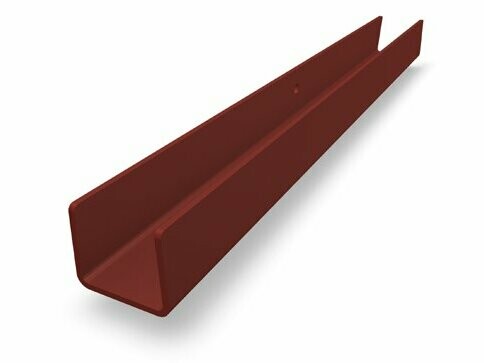

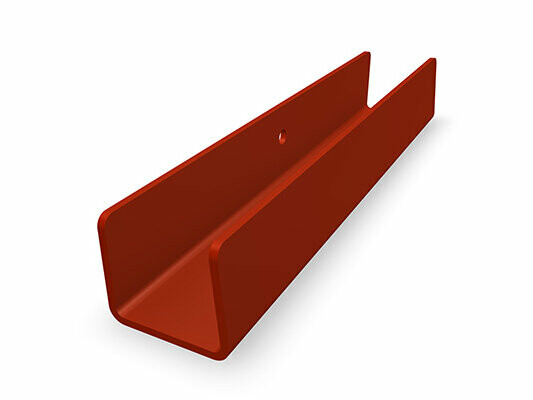

Abschluss für Schneerechensystem
für Einlegprofil

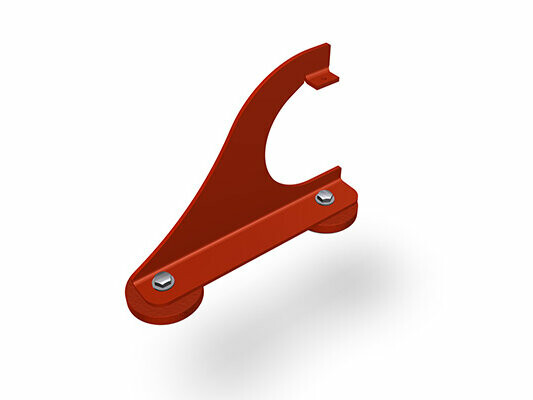

Gebirgsschneefangstütze
für Rundholz Ø 140 mm
Solarhalter mit Abdeckkappe
Länge: 260 mm
Solarhalter Sunny
zur Montage von Solar-Modulen auf allen PREFA Kleinformat- und Stehfalzdachsystemen

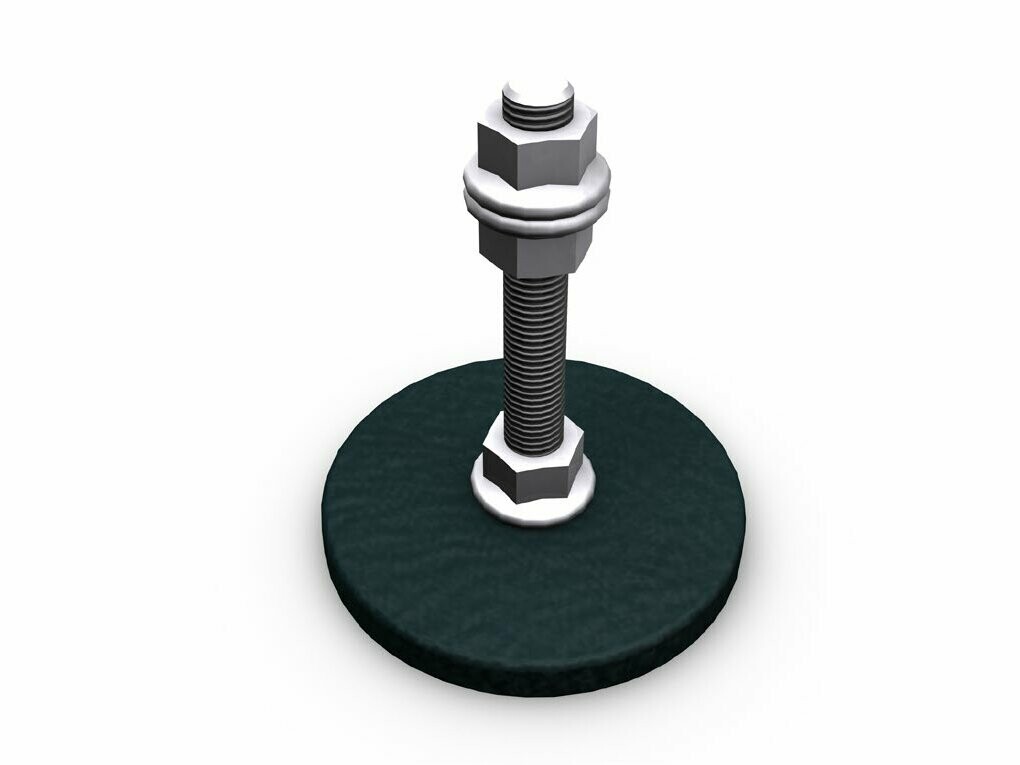

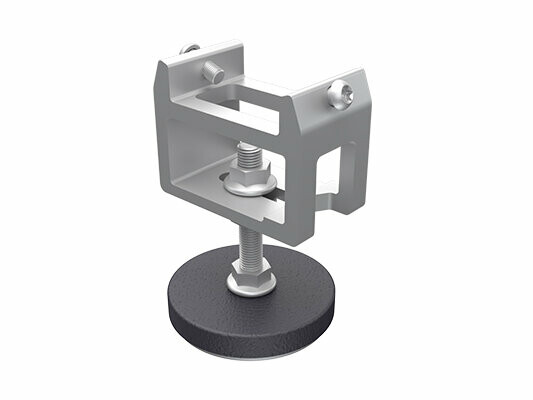

Solarhalter Vario
Zur Montage von Solar-Modulen auf allen PREFA Kleinformat-Dachsystemen. Variable Montage: flexible Höhenanpassung zum Ausgleich von Niveauunterschieden. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Er

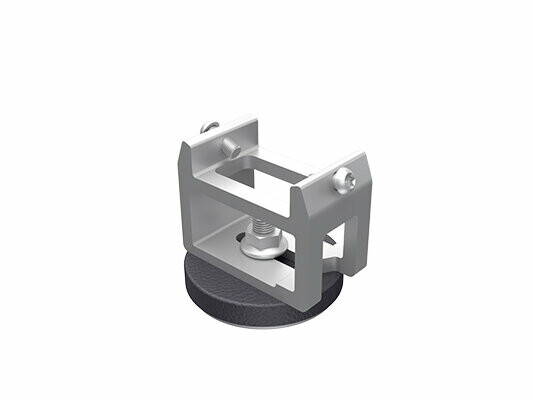

Solarhalter Fix
Zur Montage von Solar-Modulen auf allen PREFA Kleinformat-Dachsystemen. Fixe Montage: zur flachen Anbindung mit geringer Bauhöhe. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Erzeugnissen.

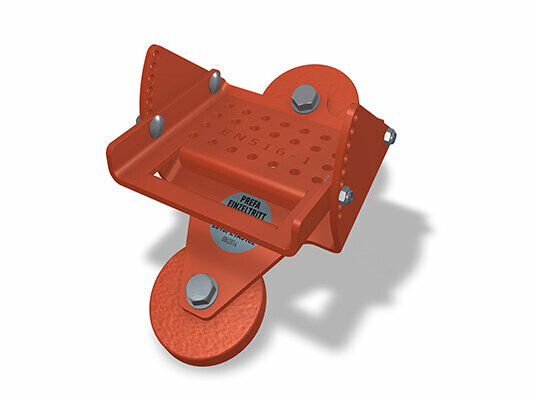

Einzeltritt
verstellbar für Dachneigungen von 12°-60°; geprüft nach DIN EN 516-1-A

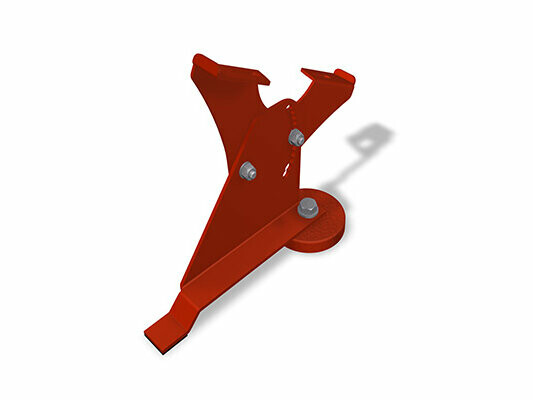

Laufstegstütze auf einem Fußteil
250 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-A

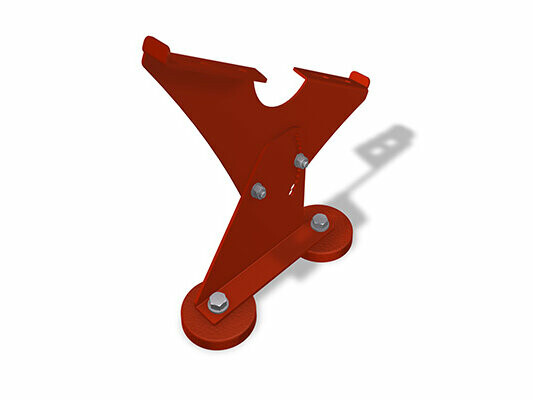

Laufstegstütze auf zwei Fußteilen
360 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-B

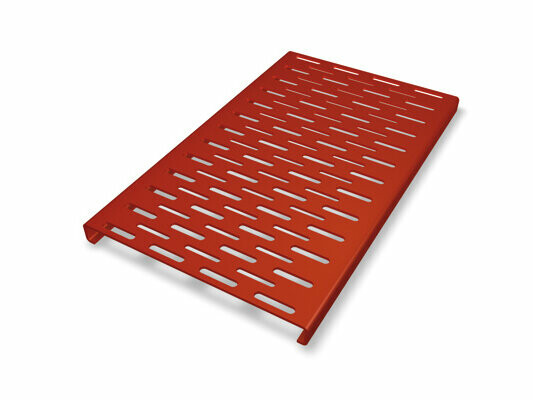

Laufsteg
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; geprüft nach EN 516-1-A bzw EN 516-1-B

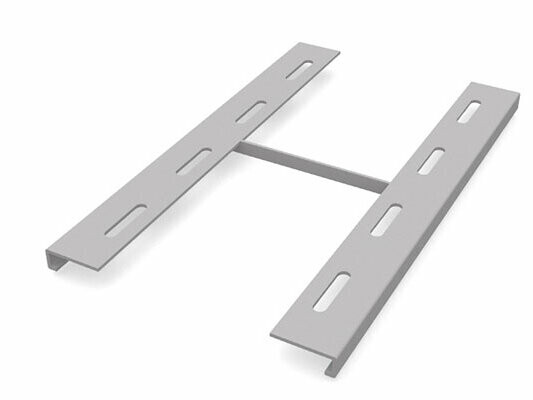

Laufstegverbinder
-

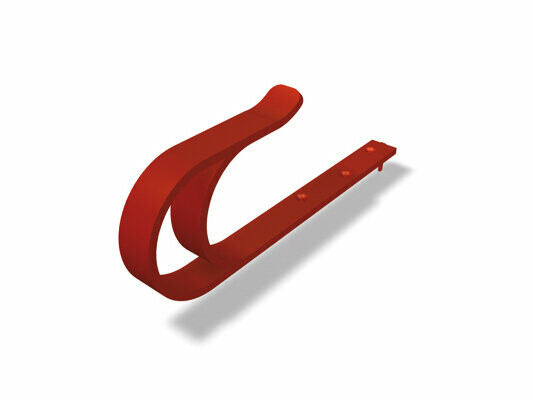

Sicherheitsdachhaken
nach EN 517 – B

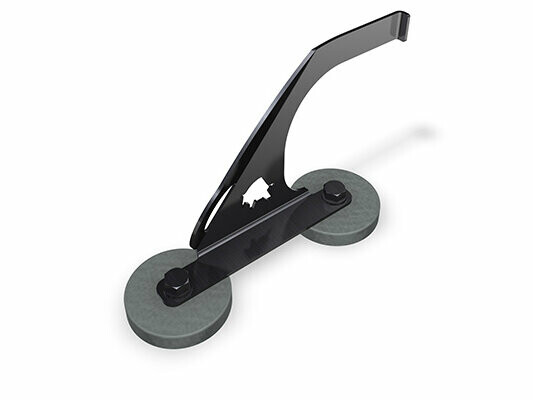

Sicherheitsdachhaken auf Fußteilen
nach EN 517 – B

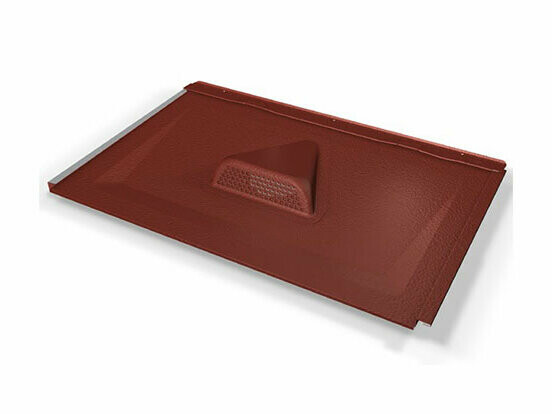

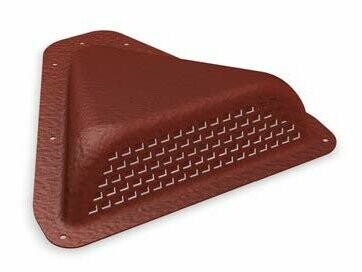

Froschmaullukenhaube
Zum Aufnieten, Lüftungsquerschnitt ca. 30 cm²

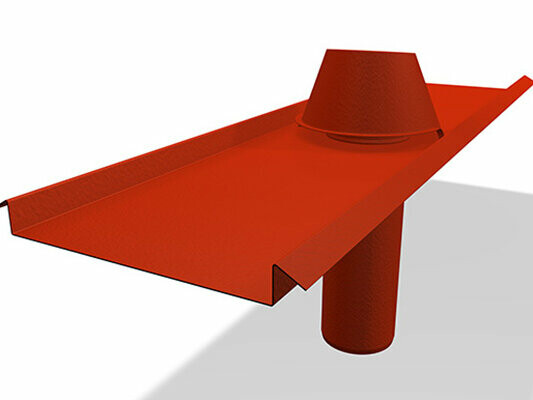

Entlüftungshaube
Ø 100 mm, ab 12° Dachneigung

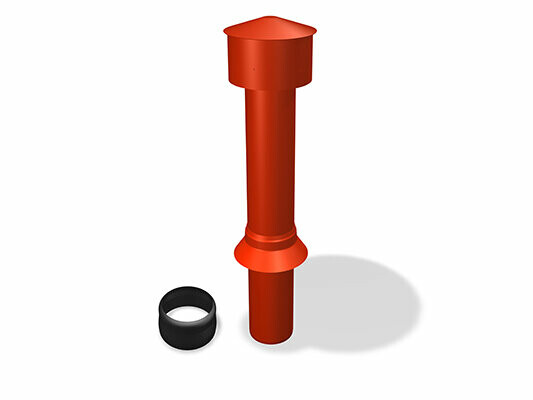

Entlüftungsrohr
Ø 100 mm, Ø 120 mm inkl. EPDM-Dichtung und Abdeckung

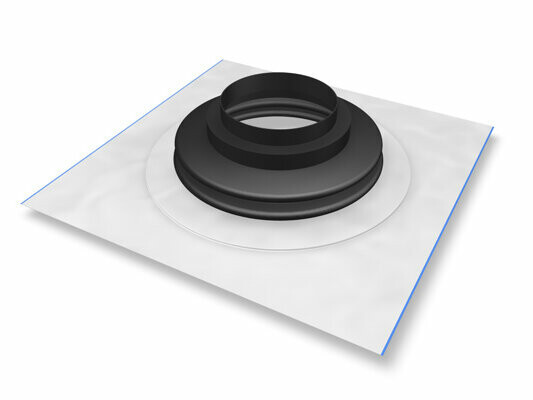

Faltmanschette 100
Ø 100 – 130 mm, dauerelastische EPDM Rohrmanschette für Dachdurchführungen

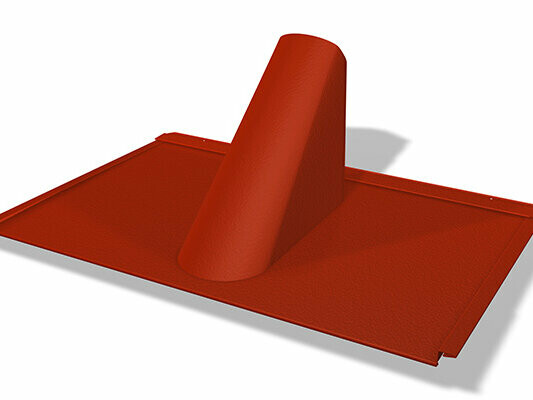

Einfassungsplatte für R.16 und FX.12
für Rohrdurchführungen von Ø 80-125 mm und Dachneigungen von 17°-52°

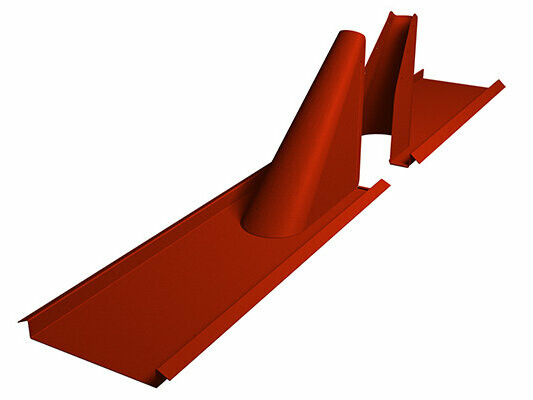

Universaleinfassung 2-teilig
Dachneigung von 12° - 52° für Rohre Ø 40 - 120 mm

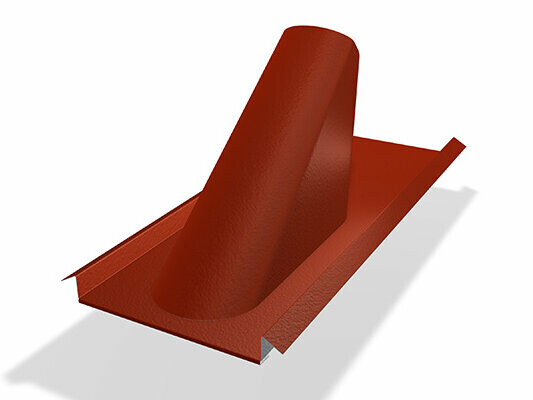

Einfassungsplatte zum Einfalzen
Dachneigung von 12° - 52°, Ø 80 - 125 mm

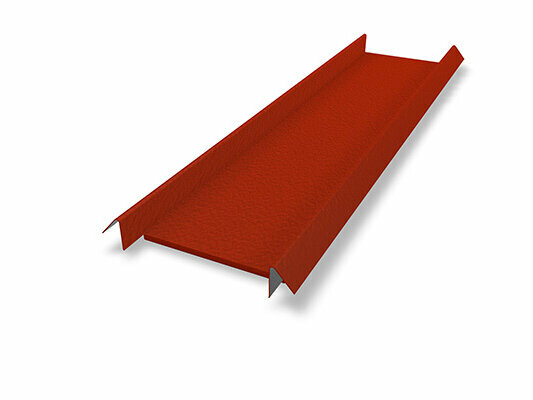

Unterlagsplatte
Länge: 540 mm, Breite: 125 mm

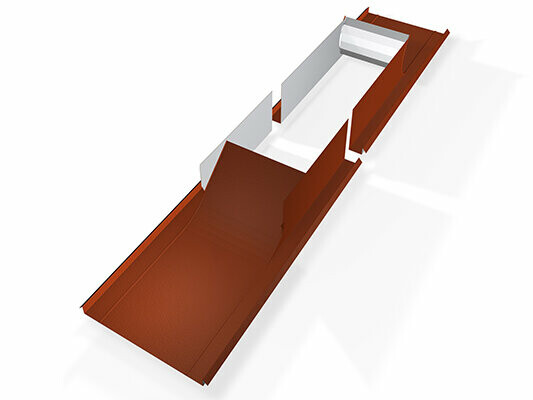

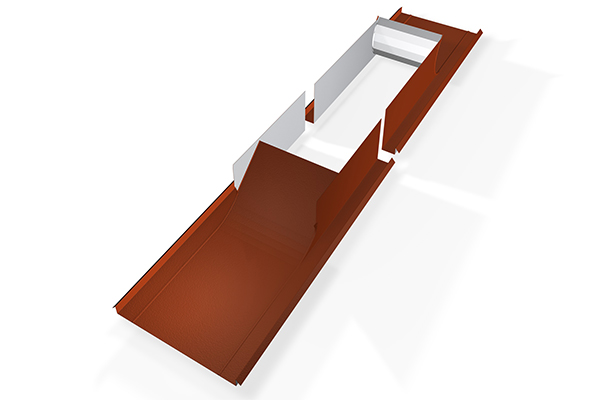

Einfassung Vario
Breite: 120 – 600 mm, 600 – 1.020 mm, Länge Variabel 150 – 980 mm, Dachneigung von 12° – 55°

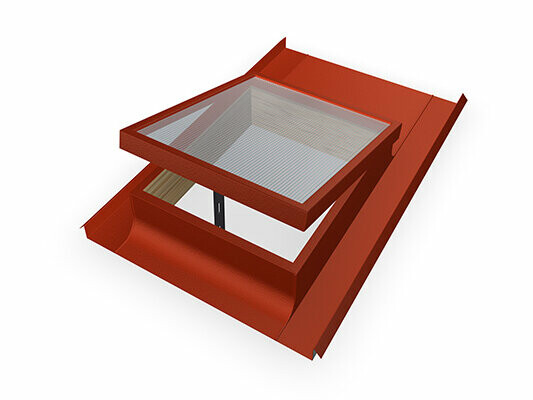

Dachluke
-

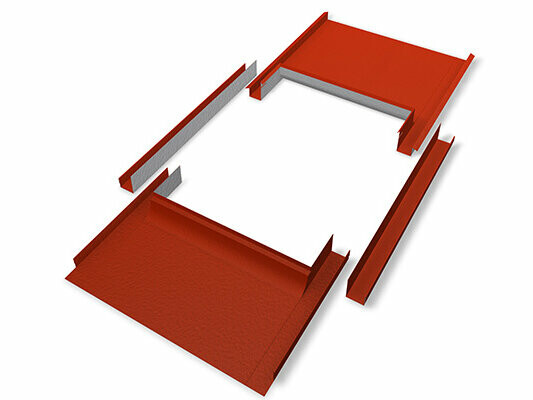

Fenstereinfassungen für Roto & Roto-Q-Serie
in vielen Abmessungen verfügbar
Fenstereinfassungen für Velux
in vielen Abmessungen verfügbar

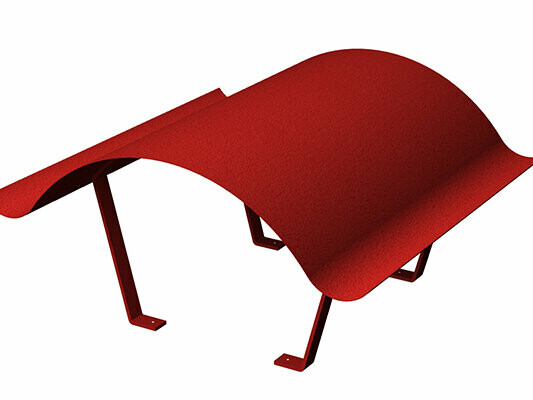

Kaminhut
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

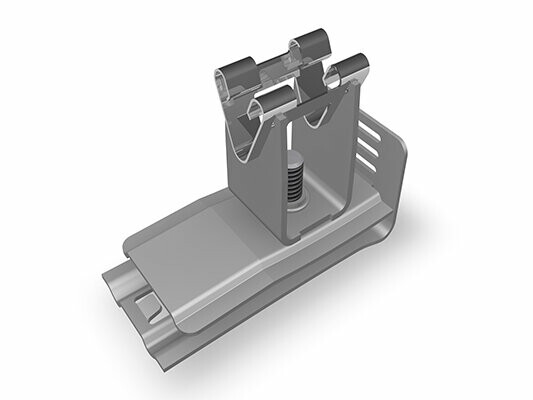

Dachleitungshalter für Blitzschutzdraht
Klemmbereich: 2 – 8 mm; Runddrahtaufnahme: Ø 8 mm :

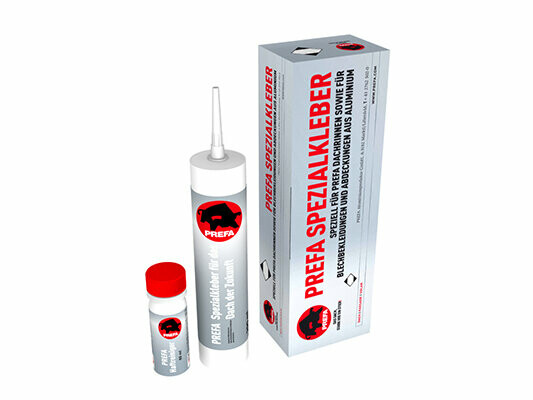

Spezialkleberset
Inhalt: 1 Kartusche PREFA Spezialkleber 290 ml, 1 Dose Haftreiniger 60 ml, 1 Schleifpapier, 1 Reinigungstuch, 2 Adapterdüsen
