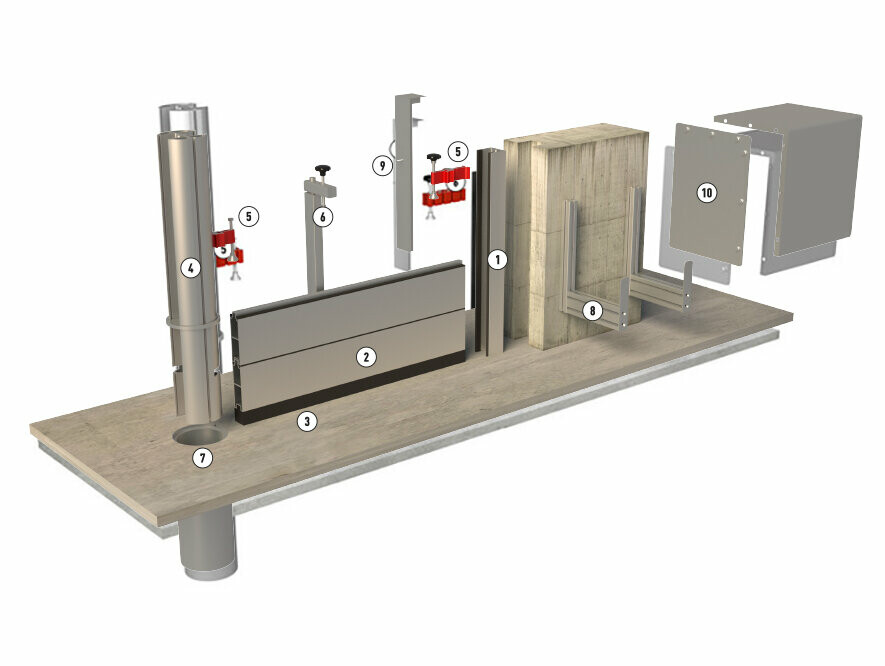

Mobile Hochwasserschutzwand

• 1 Wandprofil: Als U- oder H-Profil im Mauerwerk oder in, vor bzw. hinter der Leibung fest verbaut.
• 2 Dammbalken: Unterster Dammbalken mit der Bodendichtung (Nr. 3) verbunden.
• 3 Bodendichtung: Für die Abdichtung zwischen unterstem Dammbalken und Boden.

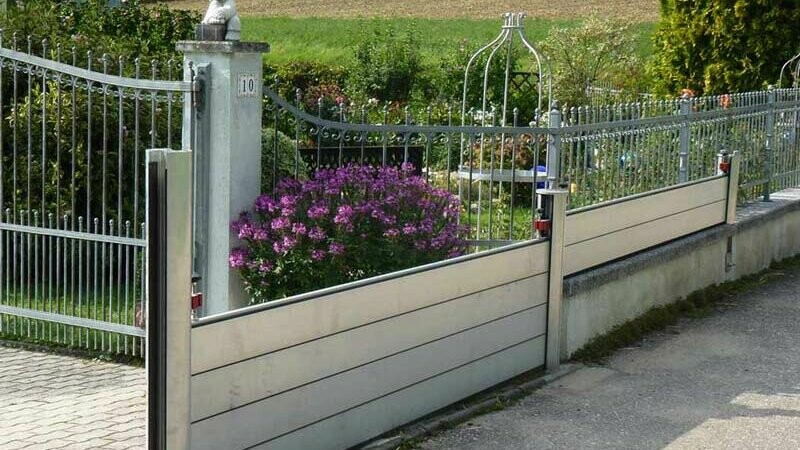

• 4 Mittelsäule (Rundprofil): Für lange und mehrstufige Sperren werden diese Steher als Zwischenpfeiler eingesetzt.
• 5 Spannstück mit Sechskantschraube
• 6 Spannstück mit Sterngriff

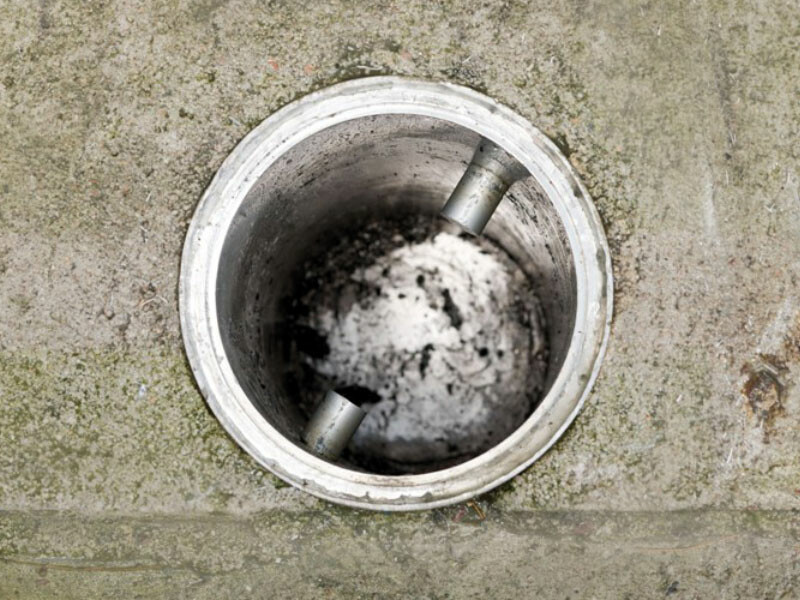

• 7 Bodenhülse: Im Fundament betonierte Hülse zur Aufnahme der Mittelsäule.
• 8 Wandhalterung: Zur Lagerung der Dammbalken bei Nichtgebrauch.
• 9 Abdeckung: Zum Abdecken der Wandprofile bei Nichtgebrauch.
• 10 Lagerabdeckung: Zum Abdecken der gelagerten Balken im Außenbereich.

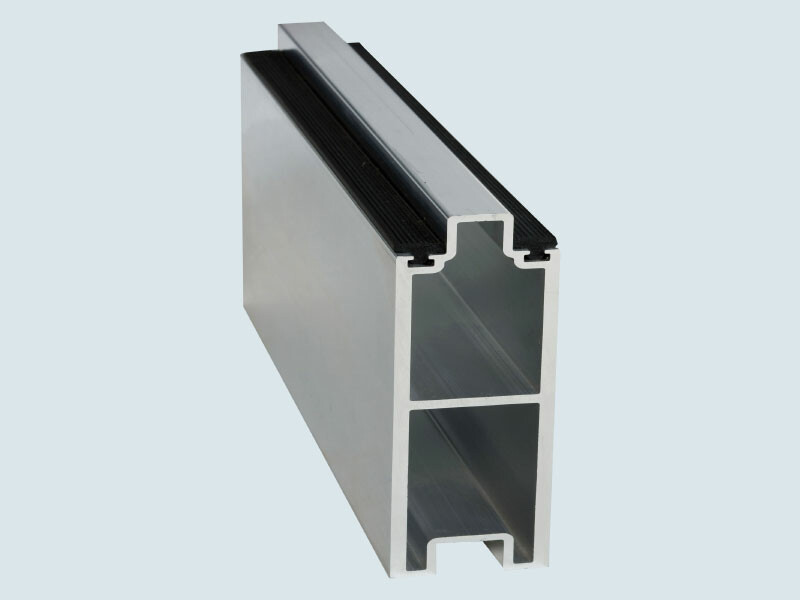

Das Profil ist aus einer robusten und korrosionsfesten Aluminiumlegierung hergestellt und eignet sich durch den geringen Pflegeaufwand auch für lange Lagerungen. Die Profile werden in drei Ausführungsstärken (25, 50 und 80 mm) angeboten. Beim System 80 sind höhere Bauweisen und größere Spannweiten möglich. Die Aluminiumprofile werden in einem Nut- und Feder-System einfach aufeinander gestapelt. Hohe Stabilität und maximale Sicherheit wird durch Ineinandergreifen der Dammbalken gewährleistet. Die Profile werden beidseitig in die Befestigungsprofile eingeschoben und von oben mit Spannstücken fixiert. Die Profile sind bis zu einer Länge von 6 m lieferbar und können bis zu 3 m hoch installiert werden. Eine statische Berechnung wird auf alle Fälle empfohlen. Die eingelegte Systemdichtung besteht aus EPDM/Moosgummi und ist bei Bedarf leicht austauschbar. Nach dem Einsatz ist eine Reinigung und Kontrolle der Profile bzw. Dichtungen obligat um die Funktionalität bei künftigen Ereignissen zu garantieren.

Das PREFA Hochwasserschutzsystem ist in drei verschiedenen Dammbalkenstärken verfügbar:

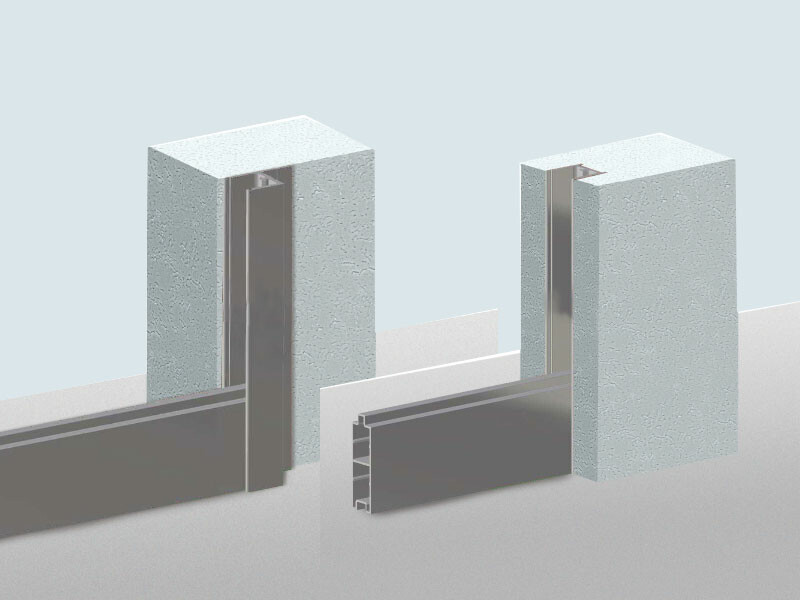

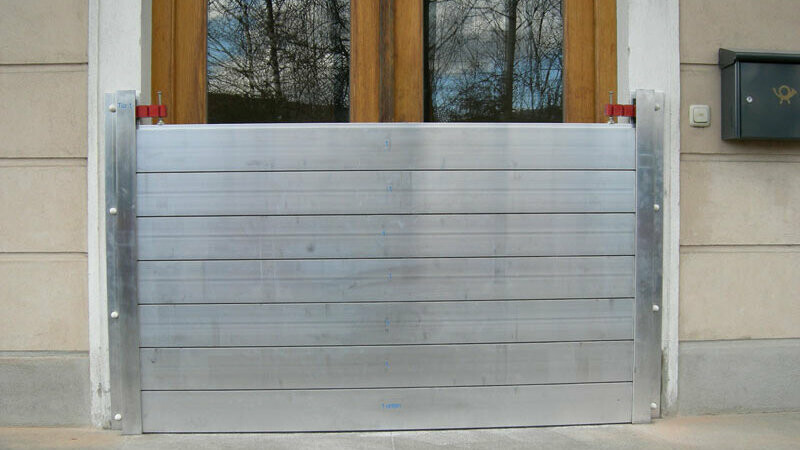

Die Anbringung der fixen Befestigungsprofile kann auf drei Arten erfolgen: In, hinter oder vor der Leibung. Die Dimensionierung der Befestigung erfolgt nach statischen Anforderungen zum Gesamtsystem passend und ist im Einzelfall zu entscheiden. Eingelegte Systemdichtungen aus Moosgummi verhindern das Eindringen von Wasser.

Das Gewicht beträgt nur 9,4 kg (System 50 mm; System 80 mm: 11,3 kg) je Laufmeter. Bei der Erstmontage muss vorab auf geeignetem Untergrund eine Bodenhülse angebracht werden. Die Steher sind einfache ohne Spezialwerkzeug mittels Bajonettverschluss in der Bodenhülse verankert. Zusätzliche Abstützungen sind bei Bedarf vorzusehen.

Mit zwei Spannstücken werden die Balken von oben fixiert. Die Schraube am Spannstück wird mittels Sechskantschlüssel leicht angezogen (alternativ gibt es eine Schraube mit Kreuzgriff). Die Spannstücke verhindern das Auftreiben der Profile, bis sich die Balken selbst mit Wasser füllen und somit der Anpressdruck der Dichtungen erhöht wird. Während des Einsatzes können die Spannstücke jederzeit entfernt werden, um eine eventuelle Aufstockung des Systems zu ermöglichen.
